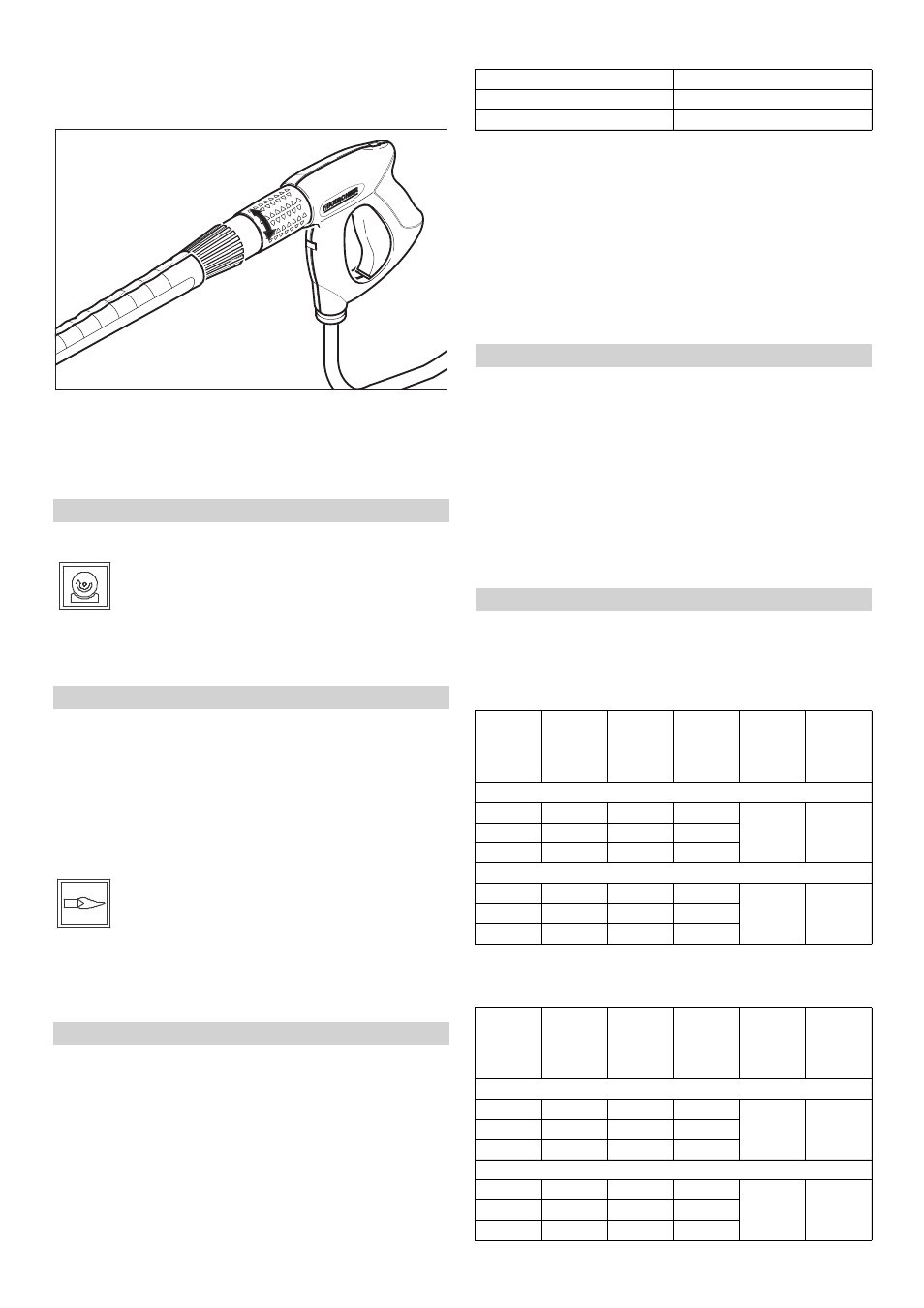

5
Ruotando invece la valvola di regolazione di portata in senso
antiorario, la pressione di esercizio e la portata diminuiscono.
Ruotando la valvola di regolazione di portata in senso orario
si ottiene un aumento della portata e della pressione di eser-
cizio.
Ruotando la valvola di regolazione di portata in senso antio-
rario si ottiene una diminuzione della portata e della pressio-
ne di esercizio.
Aprire l'alimentazione dell'acqua.
Simbolo "Motore acceso"
Tirare la leva della pistola a spruzzo e posizionare l'interrutto-
re dell'apparecchio (A) su „1“ (Motore acceso).
La spia luminosa "stato di pronto" (F) indica lo stato di pronto.
ƽ
Pericolo
Pericolo di scottature!
Attenzione
Il funzionamento ad acqua calda senza carburante danneggia la
pompa di alimentazione del combustibile. Verificare la corretta
alimentazione del combustibile prima di attivare il funzionamento
ad acqua calda.
Il bruciatore può essere attivato in caso di necessità.
Simbolo "Bruciatore acceso"
Posizionare l'interruttore dell'apparecchio (A) su " Bruciatore
acceso".
La temperatura desiderata dell'acqua può essere impostata con
l'aiuto del termoregolatore (B). Temperatura massima: 98 °C.
ƽ
Pericolo
Pericolo di scottature! Se la temperatura di esercizio supera i 98
°C, la pressione di esercizio non deve essere maggiore di
3,2 MPa (32 bar).
Per cambiare dal funzionamento a caldo al funzionamento a va-
pore, far funzionare l'apparecchio fino a completo raffreddamen-
to e spegnerlo. Questa regolazione viene effettuata come segue:
ƽ
Sostituire l'ugello alta pressione con l'ugello vapore (ac-
cessorio).
Impostare il termoregolatore ad una temperatura di 150 °C.
Impostare la valvola di regolazione di portata posta sulla
pompa alta pressione alla quantità minima di acqua (girare in
senso antiorario).
Impostare la valvola di regolazione di portata posta sulla
pompa alta pressione alla quantità massima di acqua (girare
in senso orario).
Impostare il regolatore della portata acqua posto sulla pistola
"Easypress" alla quantità minima di acqua (girare a sinistra).
–
Se durante il funzionamento la leva della pistola a spruzzo
viene rilasciata, l'apparecchio si spegne.
–
Se la pistola viene riaperta entro il tempo prestabilito in "stato
di pronto"(2…8 minuti - regolabili), l' apparecchio riparte auto-
maticamente.
–
Il timer del circuito di allarme spegne la pompa ed il bruciato-
re, quando il il tempo prestabilito in "stato di pronto" viene su-
perato. La spia luminosa "stato di pronto" (F) si spegne.
–
Per la rimessa in funzione posizionare l'interruttore dell'appa-
recchio su "0" e riaccendere. Se l'apparecchio è comandato
a distanza, la rimessa in funzione può avvenire tramite l'ap-
posito interruttore nel telecomando.
–
I pneumatici di autovetture vanno puliti solamente con la boc-
chetta a getto piatto (25°) mantenendo una distanza di alme-
no 30 cm. Non utilizzare in nessun caso il getto puntiforme
per pulire i pneumatici.
Per tutte le altre operazioni sono disponibili i seguenti ugelli:
Se le tubazioni hanno una lunghezza che supera i 20 m oppure il
tubo flessibile alta pressione supera la lunghezza 2 x 10 m (DN:
8), è necessario usare i seguenti ugelli:
Impostazioni della pistola "Easypress" (opzione)
Funzionamento con acqua fredda
Funzionamento con acqua calda
Funzionamento con vapore
Codice N°
Modello
4.766-023
HDS 9/14
4.766-024
HDS 12/14
Senza pistola "Easypress"
Con pistola "Easypress" (opzione)
Stato di pronto
Scelta degli ugelli
Sporco
Ugello
Angolo di
spruzzo
Numero
compo-
nente:
6.415
Pressio-
ne [MPa]
Forza re-
pulsiva
[N]
HDS 9/14
forte
00060
0°
-257
14
44
media
25060
25°
-295
debole
40060
40°
-301
HDS 12/14
forte
00080
0°
-150
14
55
media
25080
25°
-152
debole
40080
40°
-153
Sporco
Ugello
Angolo di
spruzzo
Numero
compo-
nente:
6.415
Pressio-
ne [MPa]
Forza re-
pulsiva
[N]
HDS 9/14
forte
0075
0°
-419
10
37
media
2575
25°
-421
debole
4075
40°
-422
HDS 12/14
forte
0010
0°
-082
10
46
media
2510
25°
-252
debole
4010
40°
-253
