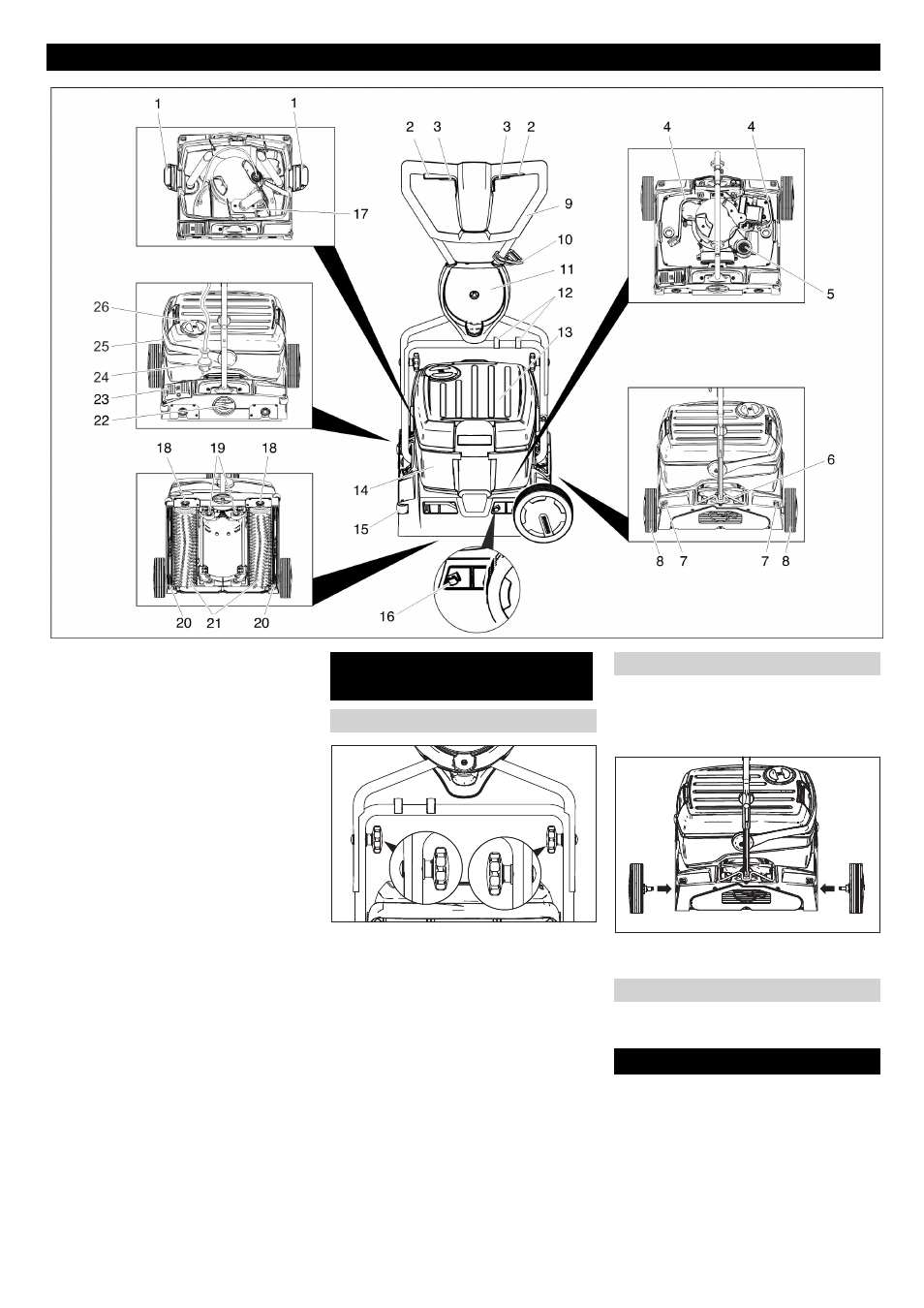

2

1 Temiz su tankının kilidi
2 Fırça tahrik şalteri
3 Temizlik çözeltisi şalteri
4 Temizlik çözeltisi hortumu
5 Toz süzgeci (emme)
6 İtme kolunun kilidi
7 Taşıma bandının kilit açma tuşu
8 Taşıma tekerleği *
9 İtme yayı
10 Çekme desteği kancası
11 Taşıma bandının tutucusu *
12 Klips
13 Temiz su deposu
14 Pis su deposu
15 Boşaltma makarası
16 Emme kolu değişim bastırıcısı
17 Şamandıra
18 Fırça değişim tuşu
19 Yürüyen aksam
20 Emme kolu
21 Fırça merdanesi
22 Fırça baskı basıncı döner kolu
23 Emme kolunu indirme pedalı
24 Şebeke fişi
25 Pis su tankının taşıyıcı kolu
26 Temiz su deposunun kapağı

* BR 40/10 C Classic'te teslimat kapsamına
dahil değildir

Üst itme kolu yarısını alt itme kolu yarı-
sına itin.

Dikkat
Hasar görme tehlikesi. Montaj sırasında
kabloyu sıkıştırmayın.

Delikleri hizalayın (2 yükseklik ayarı
mümkündür).

İtme kolu yarılarını kilit vidaları, pullar
ve yıldız kollarla bağlayın.

Kabloyu klipsle itme koluna sabitleyin.

BR 40/10 C Classic'te taşıma tekerlekleri
teslimat kapsamına dahil değildir. Taşıma
tekerlekleri montaj seti "Aksesuarlar" bölü-
münde açıklanmıştır.

Taşıma tekerleklerinin eksenlerini ci-
hazdaki deliklere takın ve kilitleyin.

Cihaz devreye sokulmadan önce fırçalar
takılmalıdır (Bkz. “Bakım çalışmaları”).

Not
Fırça tahrikini hemen devre dışı bırakmak
için fırça tahrikinin şalterini bırakın.

Kumanda elemanları

Cihazı çalıştırmaya başlama-

dan önce

İtme demirinin takılması

Taşıma tekerleklerinin takılması

Fırçaların takılması

Çalıştırma

88

TR
