Elementos de mando iv 100/75 m b1 – Karcher IV 100 - 40 M B1 User Manual
Page 72
– 5
1 Tubo de la turbina de absorción
2 Empuñadura limpieza de filtro
3 Tapa cámara de filtro
4 Cámara del filtro
5 Manguito de empalme para accesorios
6 Depósito de residuos
7 Palanca para desbloquear el depósito
de residuos
8 Rodillos-guía con freno de estaciona-
miento
9 Tapa de cierre
10 Empuñadura deslizante
11 Amortiguador del sonido
12 Difusor
13 Manómetro
14 armario de distribución
15 Botón "Desconexión del aparato"
16 Botón luminoso "Conexión del aparato"
17 Piloto de control "Avería en el motor"
18 Interruptor de conexión y desconexión
19 Piloto de control "Tensión de red dispo-
nible"
20 Piloto de control "Tecla de desconexión
de emergencia activada"
21 Tecla de desconexión de emergencia

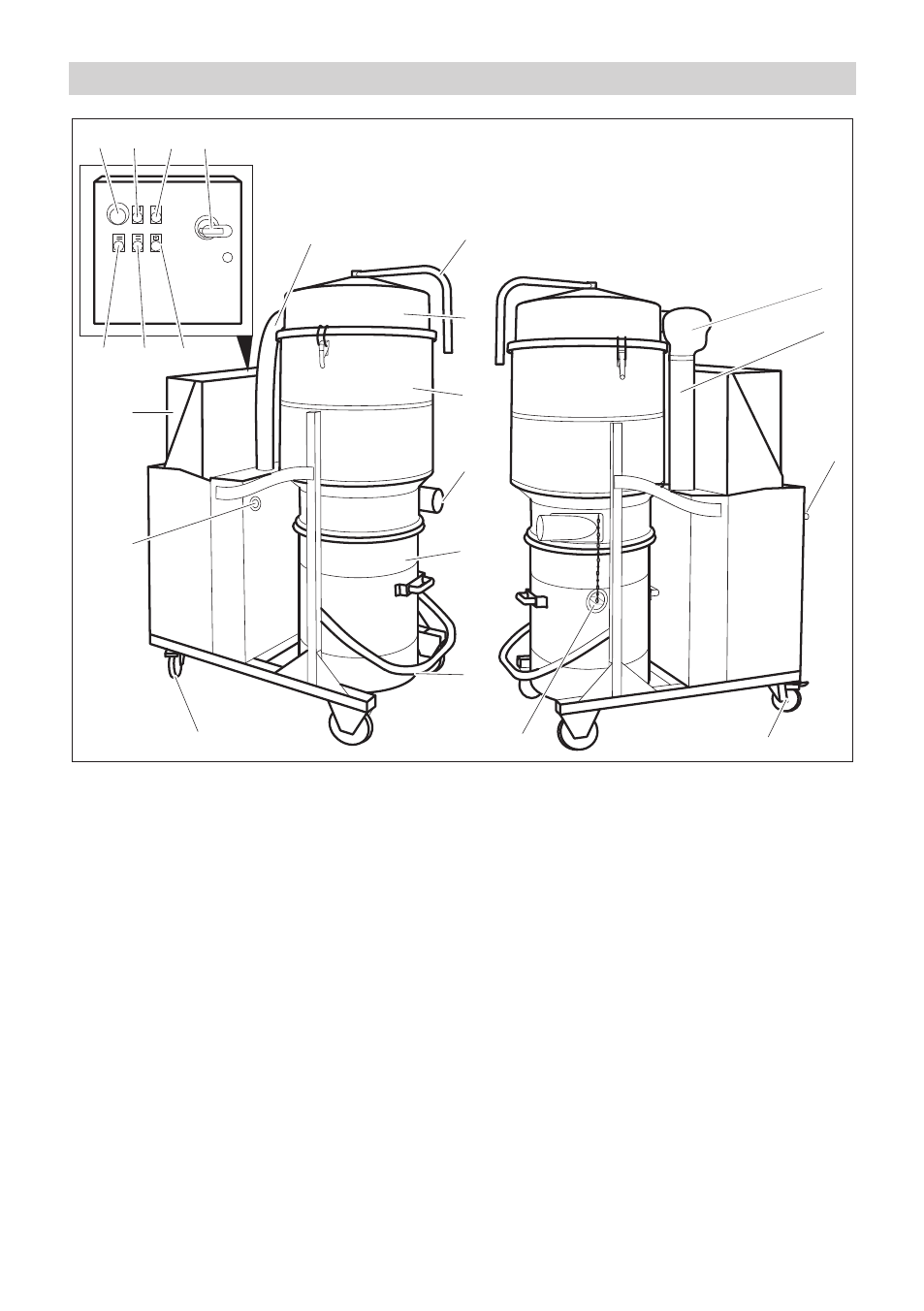

Elementos de mando IV 100/75 M B1
I
0
1
OFF
ON
!
1
2
3
4
5
6
7
8
8
11
14
15 16 17
18
19
20
21
9
10
12
13
72
ES
