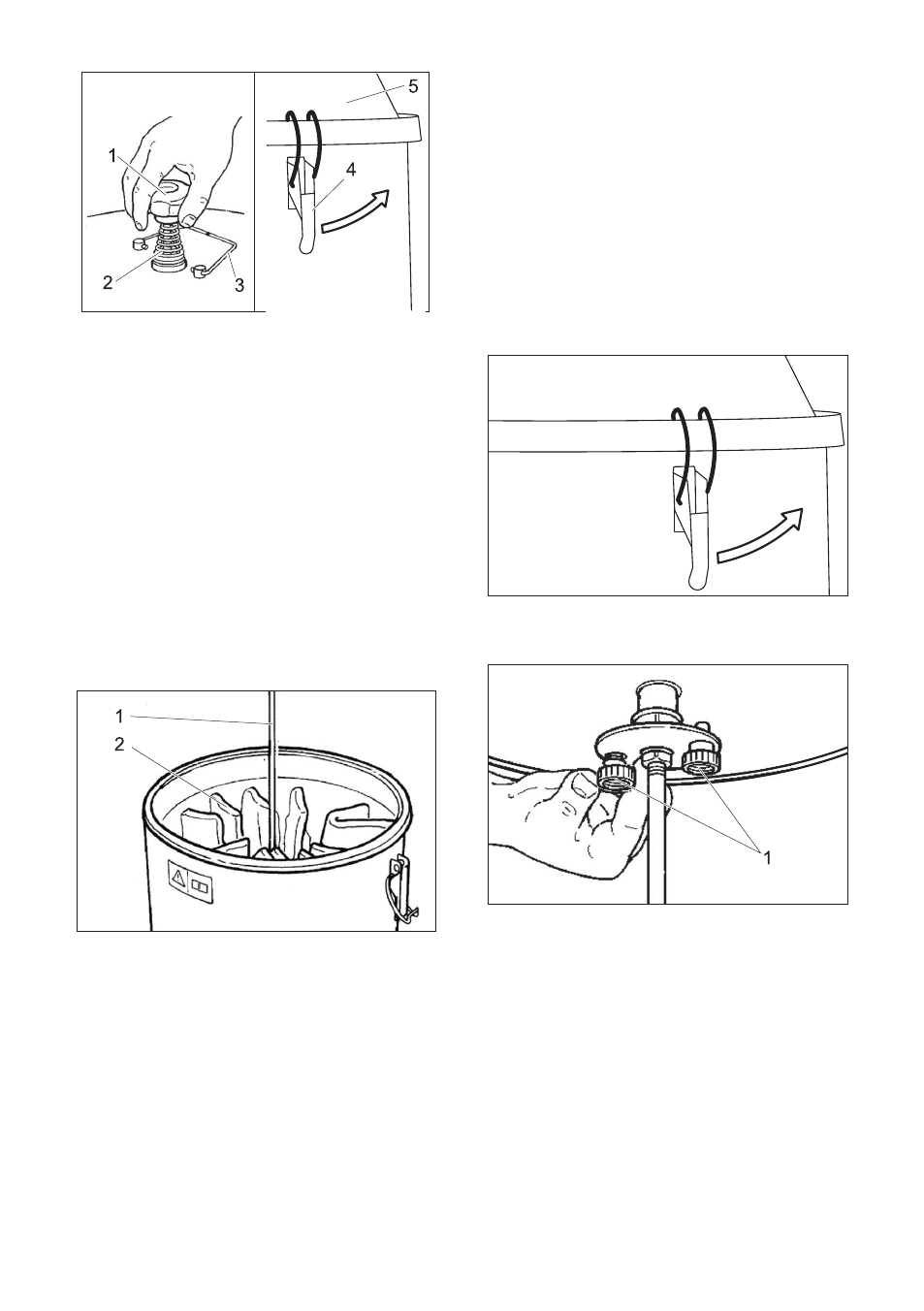

1 Ручка чистки фильтра
2 Пружина
3 Фиксационная скоба очистки фильтра
4 Блокировка
5 Крышка камеры фильтра

Откинуть в сторону защитную скобу
чистки фильтра.
 Открутить ручку чистки фильтра.
 Снять пружину.
 Открутить гайку под пружиной (необ-
ходим торцовый гаечный ключ 27
размера).
 Открыть замки.
 Снять крышку камеры фильтра.
1 Корпус
2 Фильтр

Открыть узлы лент на фильтре и
снять корпус.
 Вынуть фильтр.
 После извлечения фильтр следует
немедленно упаковать в поставляю-
щийся в комплекте мешок и закрыть.
 Использованный фильтр в пылене-
проницаемом закрытом мешке ути-
лизировать в соответствии с
требованиями законодательства.
 Установить и закрепить новый
фильтр в обратной последователь-
ности.
 Нажать кнопку "Выключить прибор".
 Выключить аппарат переключателем
Вкл./Выкл. и отключить от электросе-
ти.
 Отсоединить нижний конец шланга
всасывающей турбины и вытянуть
его.
 Открыть замки.
 Снять крышку камеры фильтра.
1 Болт с накатанной головкой

Выкрутить оба винта и снять фильтр
с прибора.
 Установить и закрепить новый
фильтр в обратной последователь-
ности.
