– 4

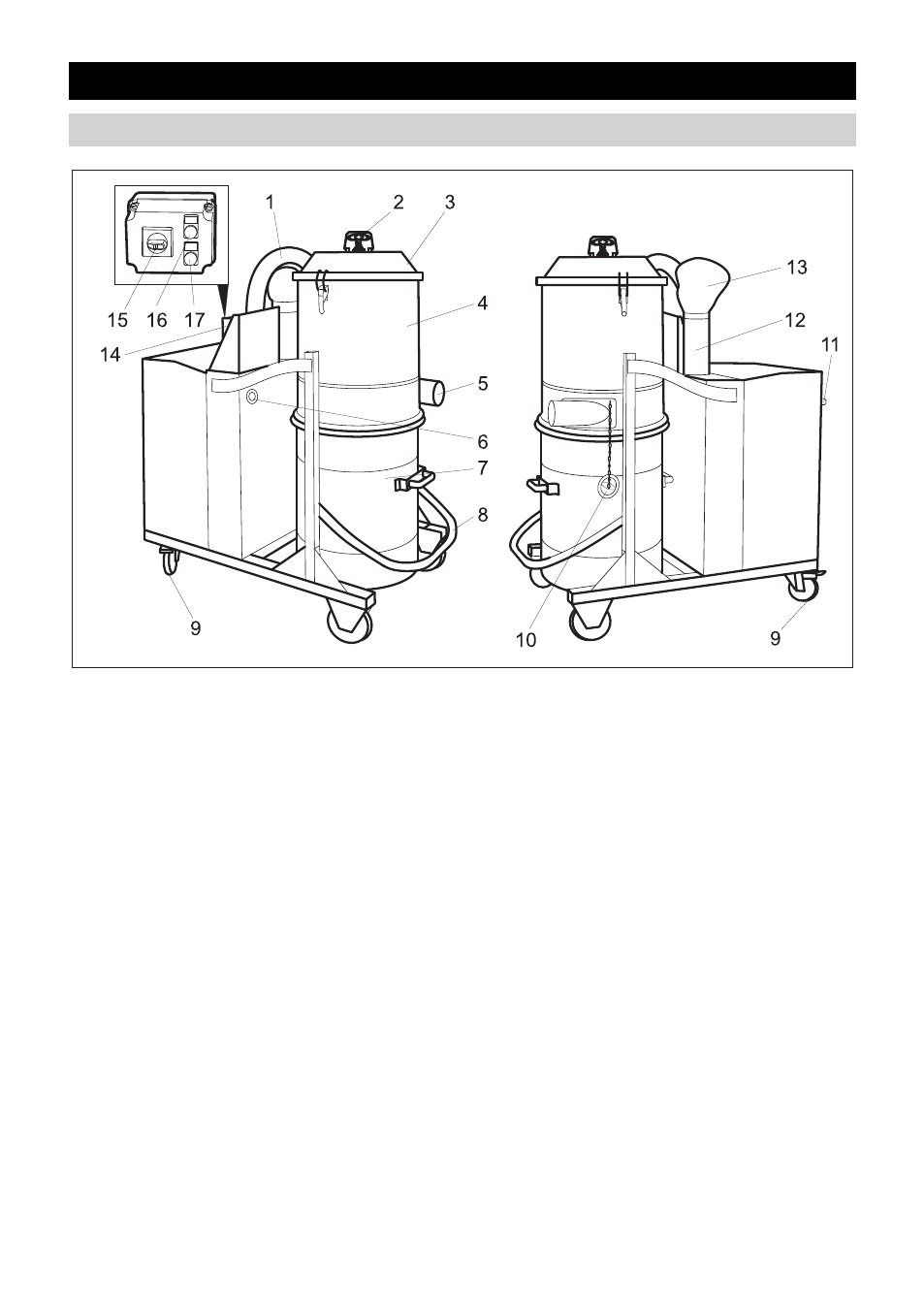

1 Tubo de la turbina de absorción
2 Empuñadura limpieza de filtro
3 Tapa cámara de filtro
4 Cámara del filtro
5 Manguito de empalme para accesorios
6 Manómetro
7 Depósito de residuos
8 Palanca para desbloquear el depósito
de residuos
9 Rodillos-guía con freno de estaciona-
miento
10 Tapa de cierre
11 Empuñadura deslizante
12 Amortiguador del sonido
13 Difusor
14 armario de distribución
15 Interruptor de conexión y desconexión
16 Piloto de control "Tensión de red dispo-
nible"
17 Piloto de control "Dirección de giro erró-
nea"
Elementos del aparato
Elementos de mando IV 100/40 M B1, IV 100/55 M B1
71 ES
