– 1
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
– Bei Transportschaden sofort Händler
informieren.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
www.kaercher.de/REACH
Dieser Fernbedienschrank ist zum An-
schluss und Betrieb eines Saugers bis
max. 7,5 kW in Verbindung mit 4 externen
Fernbedienungen bestimmt.
– Über max. 4 externe Fernbedienungen
wird der Sauger gemäß den eingestell-
ten Parametern der SPS-Steuerung im
Fernbedienschrank angesteuert. Um
spezielle Anwendungen zu ermögli-
chen, können die Fernbedienungen
auch mit Ventilen oder Schiebern kom-
biniert werden.
– Ein Sanftanlauf zur Reduzierung des
Anlaufstroms kann optional in den
Fernbedienschrank eingebaut werden.
Teile-Nr. 4.812-236.0

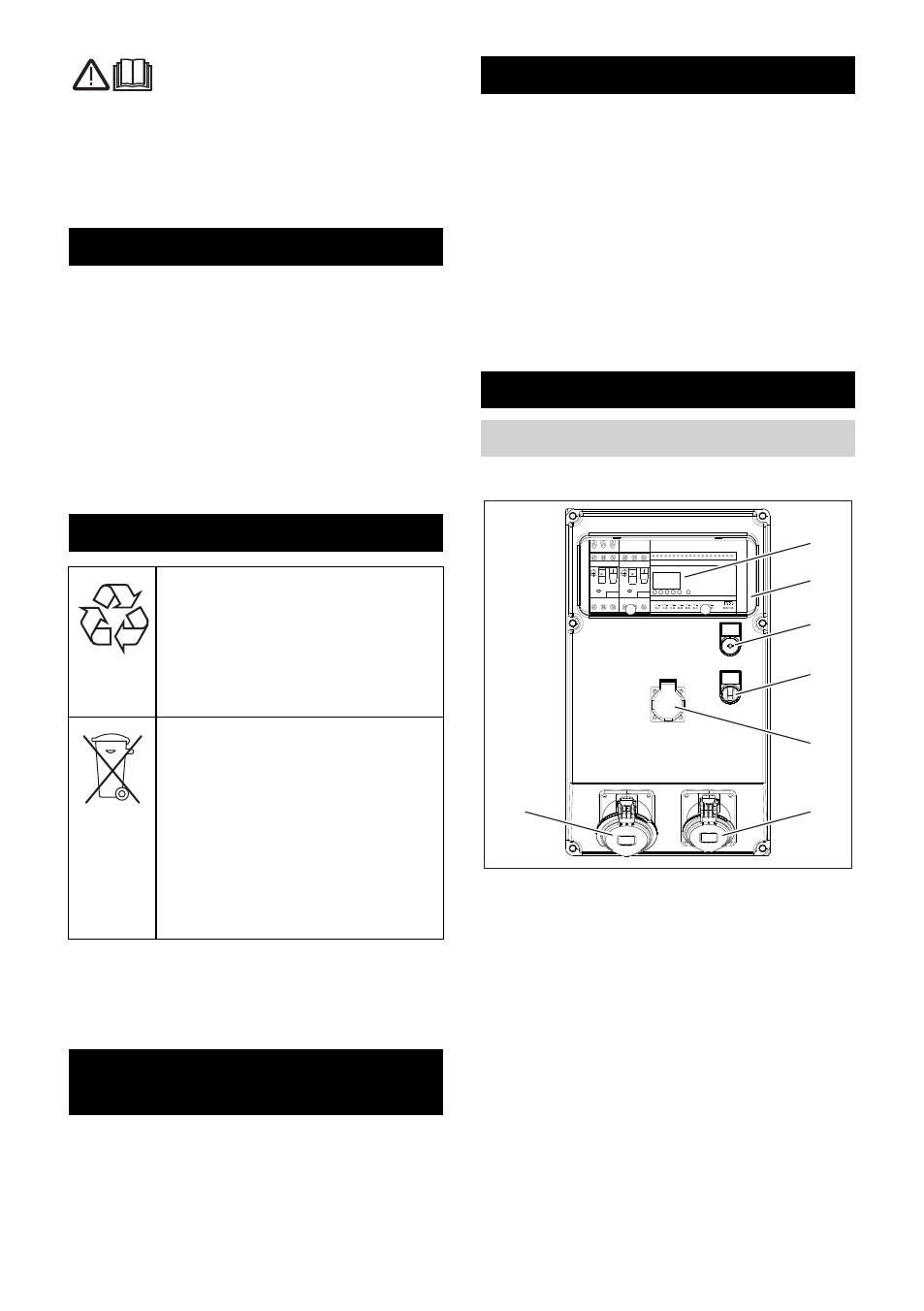

1 SPS-Steuerung
2 Sichtfenster
3 Kontrolllampe des Fernbedienschranks
4 Wahlschalter für Steckdose
5 Steckdose 230V
6 Steckdose CEE, 16A, 400V
7 Steckdose CEE, 32A, 400V
Inhaltsverzeichnis
Umweltschutz. . . . . . . . . . . . . . DE . . .1
Bestimmungsgemäße Verwen-
dung . . . . . . . . . . . . . . . . . . . . . DE . . .1
Funktion . . . . . . . . . . . . . . . . . . DE . . .1
Geräteelemente . . . . . . . . . . . . DE . . .1
Betriebsarten . . . . . . . . . . . . . . DE . . .2
Bedienung . . . . . . . . . . . . . . . . DE . . .2
Garantie . . . . . . . . . . . . . . . . . . DE . . .4
Zubehör und Ersatzteile . . . . . . DE . . .4
Umweltschutz
Die Verpackungsmaterialien
sind recyclebar. Bitte werfen Sie
die Verpackungen nicht in den
Hausmüll, sondern führen Sie
diese einer Wiederverwertung
zu.
Altgeräte enthalten wertvolle re-
cyclingfähige Materialien, die ei-
ner Verwertung zugeführt wer-
den sollten. Batterien, Öl und
ähnliche Stoffe dürfen nicht in
die Umwelt gelangen. Bitte ent-
sorgen Sie Altgeräte deshalb
über geeignete Sammelsyste-
me.
Bestimmungsgemäße
Verwendung
Funktion
Geräteelemente
Fernbedienschrank
-AS0
-Q1 -Q2
-AS10
-A1
-S1 -S1
-H1
-X2 -X3
-X4
1
2
3
4
5
6 7
3 DE
