Teile-Nr. 4.812-068.0

1 Taster inkl. Kontrolllampe der Fernbe-

dienung

1 Schalter der Fernbedienung

Hinweis: Über die Parameter der SPS-
Steuerung können verschiedene Betriebs-
arten eingestellt werden.
1 Taster-Betrieb der Fernbedienung: 1x

drücken = Sauger läuft (Kontrolllampe
blinkt bzw. leuchtet *), erneutes Drü-
cken = Sauger geht aus (Kontrolllampe
erlischt)

2 Taster-Betrieb der Fernbedienung: 1x

drücken = Sauger läuft (Kontrolllampe
blinkt bzw. leuchtet *), nach Ablauf der
eingestellten Laufzeit schaltet der Sau-
ger ab (Kontrolllampe erlischt)

3 Schalter-Betrieb der Fernbedienung:

Sauger läuft solange der Schalter auf
„ein“ (I) steht.

* Kontrolllampe blinkt: B129-B135 = 1, Kon-
trolllampe leuchtet: B129-B135 = 0

–

Parameter B020 bis B030 einstellen:
Laufzeit des Saugers an den jeweiligen
Stationen bei Taster-Betrieb der Fern-
bedienung vorgeben.

–

Parameter B033 einstellen:
Maximale Laufzeit des Saugers vorge-
ben. Dadurch wird ein Dauerlauf des
Saugers verhindert, wenn keine Ab-
schaltung über die Fernbedienung er-
folgt.

–

Parameter B049 bis B052 einstellen:
Betriebsart der jeweiligen Fernbedie-
nung vorgeben.

–

Parameter B065 zurücksetzen:
Reset des Schichtzählers durchführen.
Dazu Passwort (1234) eingeben oder
Navigationstasten (◄/►) gleichzeitig 2
Sekunden lang gedrückt halten.

–

Parameter B129 bis B135 einstellen:
Das Signal „Kontrolllampe“ an der Fern-
bedienung kann auch zum Schalten
von Ventilen, Schiebern usw. genutzt
werden.

–

Parameter B137 einstellen:
Sanftanlauf ja/nein

–

Parameter B143 einstellen:
Nachlaufzeit des Saugers vorgeben.
Dadurch wird das Saugrohr nach dem
Schließen aller Ventile oder Schieber
freigesaugt.
Achtung: Bei Nutzung dieser Funktion
muss eine Falschluftklappe eingebaut
sein, um einen zu hohen Unterdruck im
System zu verhindern.

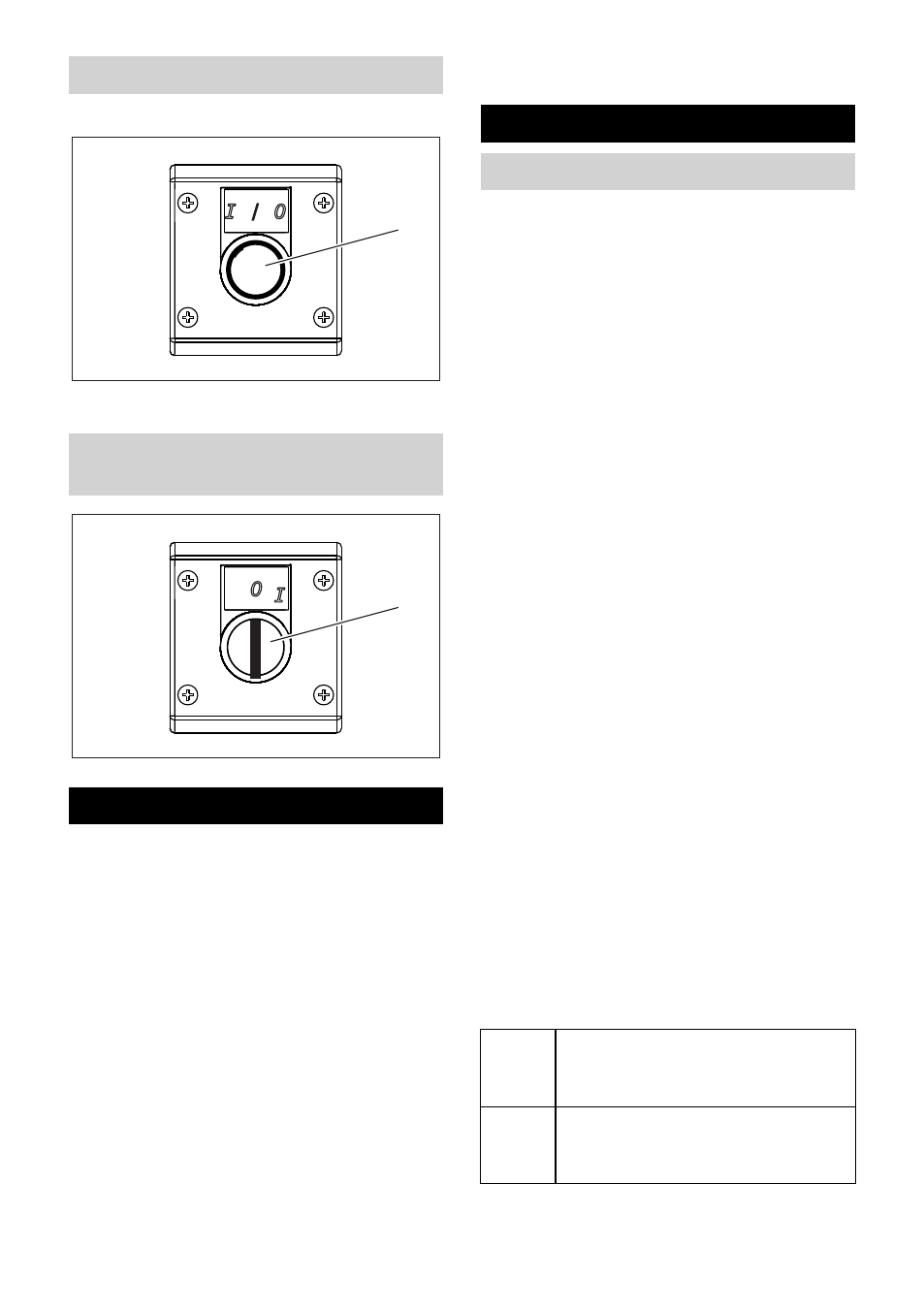

Fernbedienung mit Taster (Option)

Fernbedienung mit Schalter

(Option)

Betriebsarten

Bedienung

Parameter der SPS-Steuerung

B020

Bei Taster-Betrieb der Fernbedie-
nung: Laufzeit des Saugers an
Station 1 (Angabe in Sekunden)

B028

Bei Taster-Betrieb der Fernbedie-
nung: Laufzeit des Saugers an
Station 2 (Angabe in Sekunden)
