ITALIANO 63
2. Rimozione e istallazione della batteria (Figura 3)
Per rimuovere la batteria, inclinare l´unità leggermente per fare scivolare la batteria (-ie) sul
palmo della mano.
3. Seguire le indicazioni della polarità, e inserire (2) AA batterie, infine rimettere il coperchio e
girare la vite (Figura 2).
3.4 Installazione del ROSCOPE Imager (o) Modul 25/16
È possibile collegare all‘unità un solo imager alla volta. Assicurarsi sempre che l‘unità sia
spenta quando si installa o si rimuove un imager.

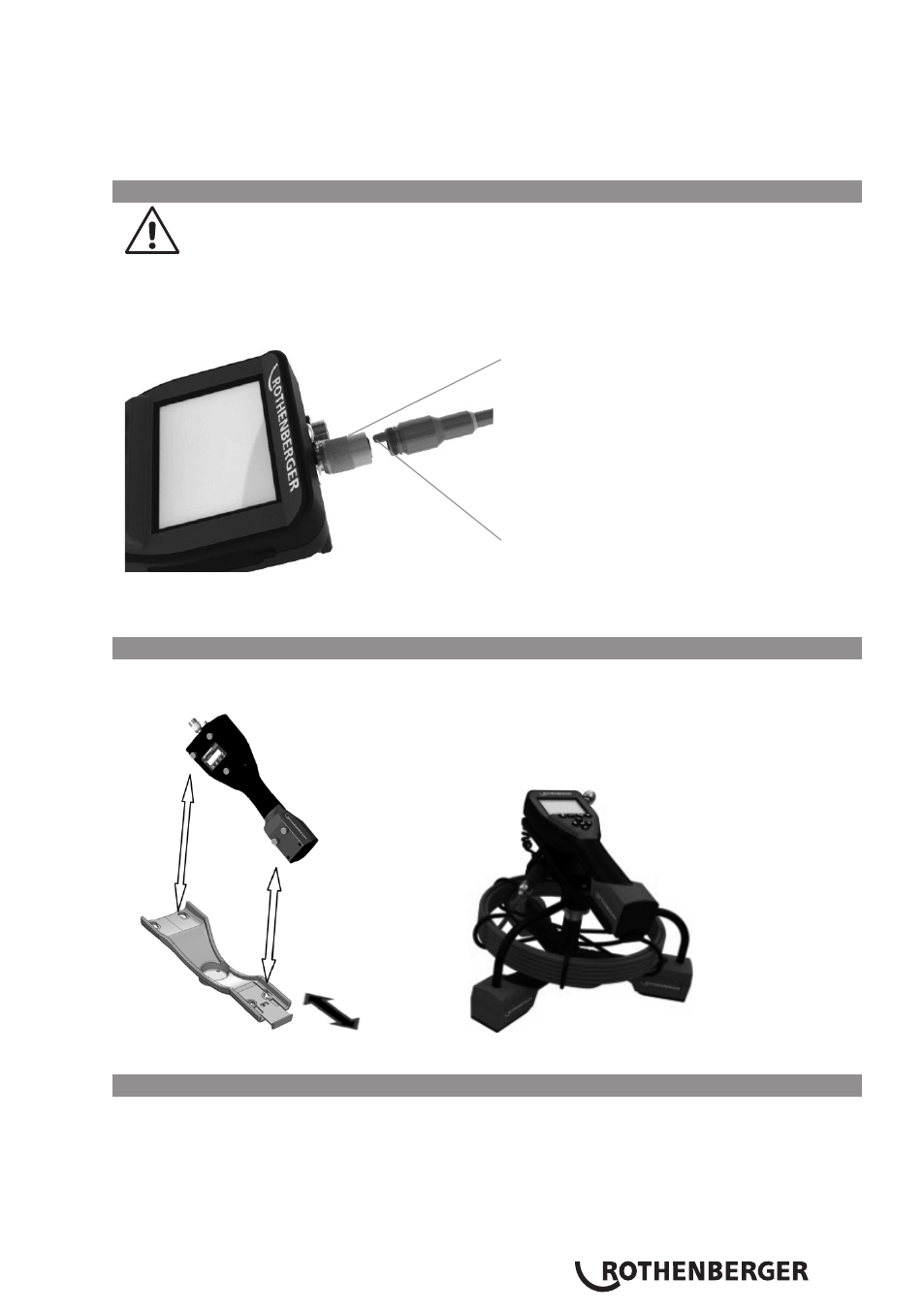

Per utilizzare il dispositivo di ispezione ROSCOPE 1000/i2000, il cavo della testa dell‘imager deve
essere collegato al dispositivo portatile. Per collegare il cavo al dispositivo portatile, assicurarsi che
la chiave e lo slot (Figura 4 e 5) siano correttamente allineati. Una volta allineati, serrare manual-
mente il dado zigrinato per mantenere il collegamento in sede.
Slot
Chi
Figura 4 - Collegamenti del cavo (connettore di tipo A, colore nero)
NOTA: Uguale per il riproduttore di immagini ROSCOPE 1000/i2000 (o) Modul 25/16
3.5 Per installare il Modul 25/16
La Figura 6 illustra la procedura per l’installazione dell’unità portatile nella base di montaggio sul
Modul 25/16.
Figura 6 - Installazione dell’unità portatile ROSCOPE 1000/i2000 nella base di montaggio
3.6 Strumento di ispezione
1. Mantenere i connettori puliti.
2. Ispezionare la batteria per individuare eventuali segni di usura o danni.
3. Rimuovere eventuali residui di agenti contaminanti estranei (grasso, sporco, olio o liquame)
dal dispositivo. Il vetro dell‘imager deve essere privo di sporco per garantire un funzionamen-
to ottimale.
4. Prestare attenzione a tutti gli adesivi di avvertimento come illustrato nella Figura 7.
