Mocowanie
Urządzenie powinno być zainstalowane na idealnie płaskim
blacie.
Ewentualne odkształcenia, spowodowane nieprawidłowym
zamocowaniem, mogą być przyczyną zmiany właściwości
urządzenia i, w konsekwencji, wpływając niekorzystnie na
jego pracę.
Długość śruby regulacyjnej uchwytów mocujących należy
ustawić przed ich zamontowaniem, na podstawie grubości
blatu:
• grubość 30 mm: śruba 23 mm;
• grubość 40 mm: śruba 13 mm.
W celu zamocowania urządzenia należy wykonać
następujące czynności:
1. Przy pomocy krótkich śrub bez łba przykręcić 4 sprężyny
centrujące do otworów umieszczonych w środkowej części
każdego boku płyty;
2. umieścić płytę grzejną w meblu, wyśrodkować ją i wywrzeć
odpowiedni nacisk na cały jej obwód, tak aby płyta dobrze
przylegała do blatu.
3. w przypadku płyt z profi lami bocznymi: po zainstalowaniu
płyty grzejnej w meblu umieścić 4 uchwyty mocujące (każdy
ze sworzniem) na dolnym obwodzie płyty grzejnej i przykręcić
je długimi śrubami z łbem w taki sposób, aby szkło przylegało
do blatu.
! Śruby sprężyn centrujących muszą pozostać dostępne.
! Zgodnie z normami bezpieczeństwa, po zabudowaniu
urządzenia nie powinien być możliwy kontakt z jego
elementami elektrycznymi.
! Wszystkie części, które stanowią zabezpieczenie, powinny
być zamocowane w taki sposób, aby nie można było ich zdjąć
bez użycia narzędzia.

Podłączenie do sieci elektrycznej

!

Podłączenie do sieci elektrycznej płyty grzejnej oraz

ewentualnego pieca do zabudowy powinno być wykonane
oddzielnie, zarówno ze względów bezpieczeństwa
elektrycznego, jak i dla ułatwienia czynności związanych z
wyjmowaniem pieca.

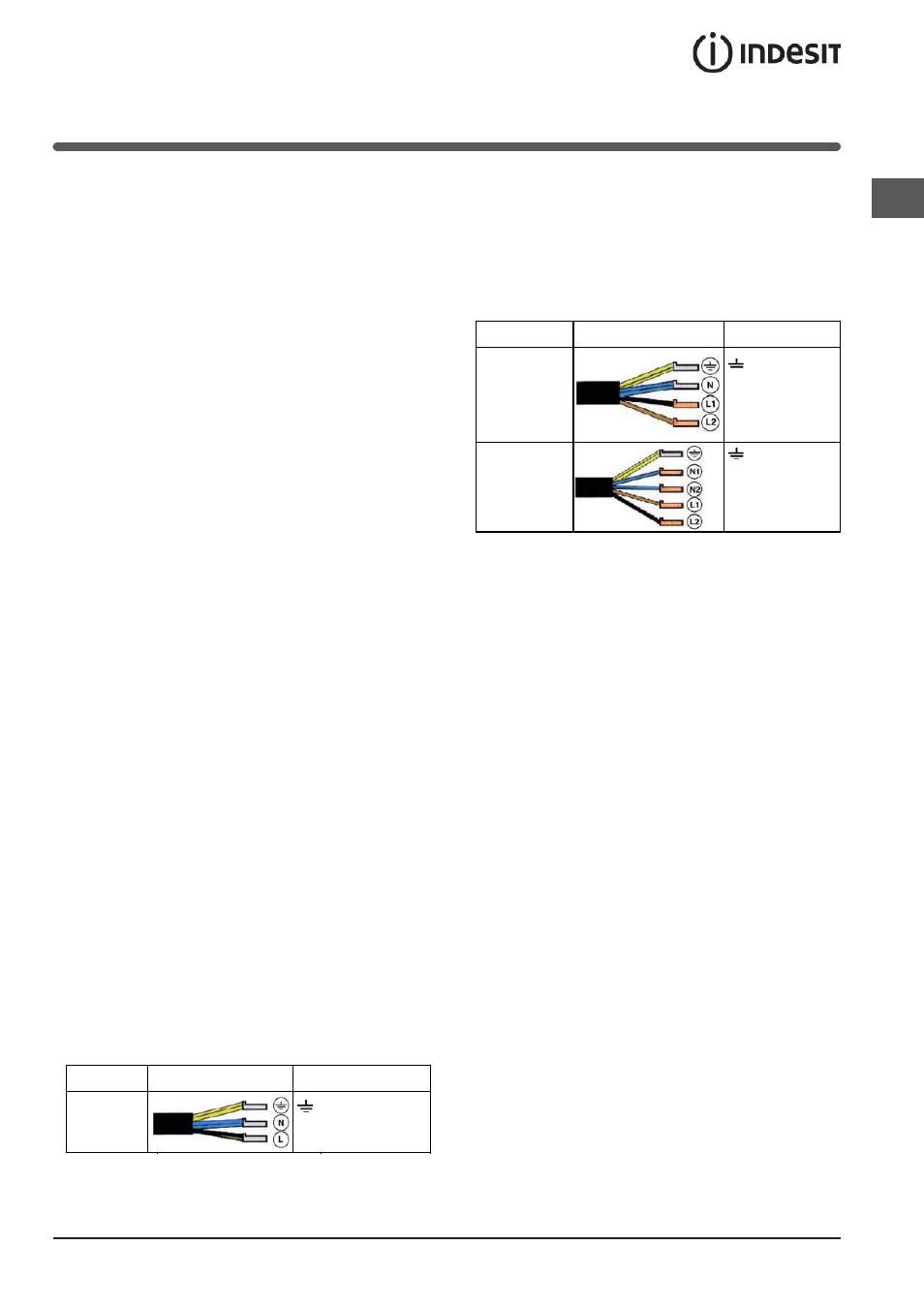

Podłączenie jednofazowe
Płyta jest wyposażona w kabel zasilający przygotowany do
podłączenia jednofazowego. Należy połączyć przewody
zgodnie z tabelą i z rysunkami umieszczonymi poniżej:

Typowe napięcie i

częstotliwość sieci

Kabel elektryczny

Połączenie przewodów

220-240V 1+N ~

50 Hz

: żółty/zielony;

N

: 2 przewody niebieskie razem

L

: brązowy razem z czarnym

Inne typy podłączeń
Jeśli instalacja elektryczna posiada jedną z następujących
cech:

Typowe napięcie i częstotliwość sieci
• 400V - 2+N ~ 50 Hz
• 220-240V 3 ~ 50 Hz
• 400V 3 - N ~ 50 Hz
• 400V - 2+2N ~ 50 Hz

Oddzielić kable i połączyć przewody zgodnie z tabelą i z
rysunkami umieszczonymi poniżej:

Typowe napięcie i

częstotliwość sieci

Kabel elektryczny

Połączenie przewodów

400V - 2+N ~

50 Hz

220-240V 3 ~

50 Hz

400V 3-N ~

50 Hz

: żółty/zielony;

N: 2 przewody

niebieskie razem
L1: czarny

L2: brązowy

400V - 2+2N ~

50 Hz

: żółty/zielony;

N1: niebieski

N2: niebieski

L1: czarny

L2: brązowy

Podłączenie kabla zasilającego do sieci

W przypadku bezpośredniego podłączenia do sieci pomiędzy
urządzeniem a siecią, należy zainstalować wyłącznik
wielobiegunowy z minimalnym otwarciem między stykami
wynoszącym 3 mm.
! Instalator odpowiada za prawidłowe wykonanie podłączenia
elektrycznego i za zachowanie norm bezpieczeństwa.
Przed podłączeniem urządzenia, należy się upewnić czy:
• gniazdko posiada uziemienie i jest zgodne z

obowiazujacymi przepisami;

• gniazdko jest w stanie wytrzymac maksymalne obciazenie

mocy urzadzenia wskazane na tabliczce znamionowej
plyty;

• napięcie zasilania odpowiada wartościom podanym na

tabliczce znamionowej;

• gniazdko jest kompatybilne z wtyczką urządzenia. Jeśli

gniazdko nie jest kompatybilne, należy wymienić gniazdko
lub wtyczkę; nie stosować przedłużaczy ani rozgałęziaczy.

! Po zainstalowaniu urządzenia kabel elektryczny i gniazdko
prądu powinny być łatwo dostępne.
! Kabel nie powinien być pogięty ani przygnieciony.
! Kabel elektryczny musi byc okresowo sprawdzany i
wymieniany wylacznie przez autoryzowany personel
techniczny.
! W przypadku nieprzestrzegania tych zasad,
producent nie ponosi żadnej odpowiedzialności.
! Nie usuwać ani zamieniać przewodu zasilającego z
jakiego kolwiek powodu. Usunięcie lub wymiana będzie
powodem utracenia gwarancji i znaku CE. INDESIT
zwolniony jest z jakiejkolwiek odpowiedzialności
za wypadki lub szkody wynikające z usunięcia lub
wymiany oryginalnego przewodu zasilającego.
Dozwolona jest tylko wymiana przewodu na oryginalny,
a wymiany ma dokonać upoważniony personel z
INDESIT.
