48

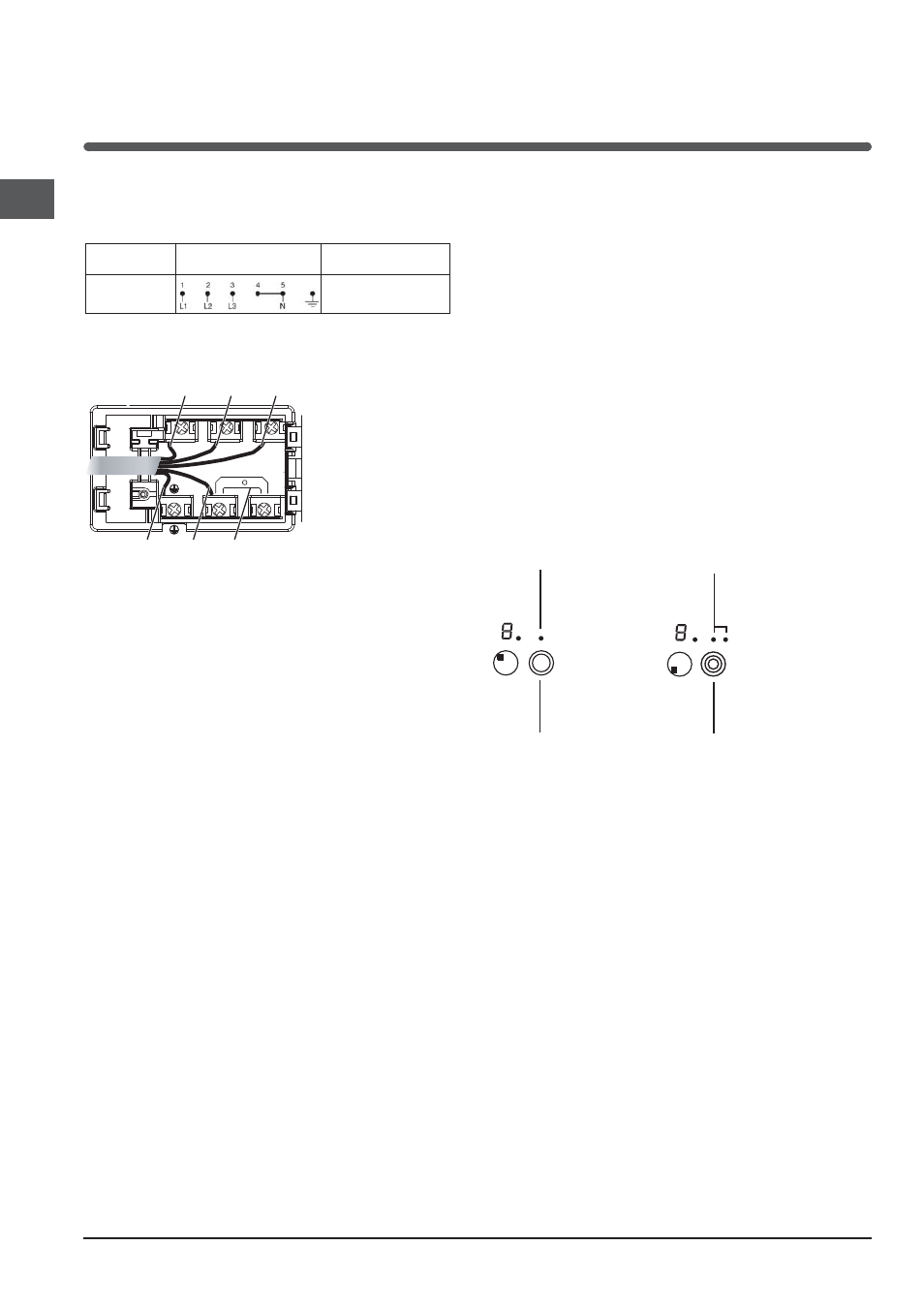

DE 4. Verlegen Sie die Drähte gemäß nachstehenden
Zeichnungen und Tabelle und schließen Sie die Drähte
an. Ziehen Sie die Klemmenschrauben hierbei fest an.
Netzspannung
und -frequenz
Elektrischer Anschluss Klemmengehäuse
400V 3-N ~
50/60 Hz
Dreiphasenanschluss 400
5. Befestigen Sie das Netzkabel in der entsprechenden
Kabelklemme und schließen Sie den Deckel.
Dreiphasenanschluss 400
Anschluss des Netzkabels an das Stromnetz
Wird das Gerät direkt an das Stromnetz
angeschlossen, ist zwischen Stromnetz und Gerät ein
allpoliger Schalter mit einer Mindestkontaktöffnung von
3 mm zwischenzuschalten.
! Der Installateur ist für den ordnungsgemäßen
elektrischen Anschluss sowie die Einhaltung der
Sicherheitsvorschriften verantwortlich.
Vor dem Anschluss stellen Sie bitte sicher, dass:
• die Netzsteckdose geerdet ist und den gesetzlichen
Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild
(befindlich auf dem Gerät) angegebene maximale
Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem
Typenschild angegebenen Werte liegt;
• die Steckdose mit dem Netzstecker kompatibel ist.
Sollte dies nicht der Fall sein, wechseln Sie bitte die
Steckdose oder den Netzstecker aus; verwenden
Sie keine Verlängerungen und Mehrfachsteckdosen.
! Netzkabel und Steckdose müssen bei installiertem
Gerät leicht zugänglich sein.
! Das Netzkabel darf nicht gebogen oder eingeklemmt
werden.
! Das Netzkabel muss regelmäßig kontrolliert werden
und darf nur durch autorisiertes Fachpersonal
ausgetauscht werden.
! Der Hersteller lehnt jede Verantwortung ab, falls
diese Vorschriften nicht eingehalten werden sollten.
! Entfernen oder ersetzten Sie unter keinen Umständen
das Netzkabel. Wird das Kabel entfernt oder ersetzt,
verfallen sowohl die Gewährleistung als auch das CE-
Zeichen. INDESIT übernimmt keine Verantwortung
für Unfälle oder Schäden, die durch das Entfernen/
Ersetzen des Original-Netzkabels verursacht werden. Der
Austausch darf ausschließlich mit einem Originalersatzteil
und durch autorisiertes Fachpersonal INDESIT
durchgeführt werden.
Brücke Nullleiter Erdleiter
Phase Phase Phase
1 2 3
5 4
Erweiterbare Kochzonen
Einige Modelle verfügen über erweiterbare Kochzonen.
Diese können unterschiedliche Formen aufweisen
sowie unterschiedliche Erweiterungsmöglichkeiten
besitzen (Doppel- oder Dreifach-Kochzone). Hier
werden die entsprechenden Bedienelemente
aufgeführt, mit denen die Modelle bestückt sind, die
über solche Optionen verfügen.
Runde, erweiterbare Kochzone
• Taste EINSCHALTEN DER DOPPELKOCHZONE:
Mittels dieser kann die Doppelkochzone aktiviert
werden. (siehe Inbetriebsetzung und Gebrauch).
• Kontrollleuchte DOPPELKOCHZONE
EINGESCHALTET: Diese zeigt an, dass die
Doppelkochzone eingeschaltet wurde.
• Taste EINSCHALTEN DER DREIFACHKOCHZONE:
Mittels dieser kann die Dreifachkochzone aktiviert
werden. (siehe Inbetriebsetzung und Gebrauch).
• Kontrollleuchte DREIFACHKOCHZONE
EINGESCHALTET: Diese zeigt an, dass die
Dreifachkochzone eingeschaltet wurde.
Kontrollleuchte
DOPPELKOCHZONE
EINGESCHALTET
Taste
EINSCHALTEN DER
DOPPELKOCHZONE
Kontrollleuchte
DREIFACHKOCHZONE
EINGESCHALTET
Taste
EINSCHALTEN DER
DREIFACHKOCHZONE
