45
DE
Befestigung
Das Kochfeld muss auf einer perfekt ebenen Stütz- bzw.
Auflagefläche installiert werden.
Durch unsachgemäße Befestigung hervorgerufene
Verformungen könnten die Eigenschaften und
Leistungen des Kochfeldes beeinträchtigen.
Die Länge der Regelschrauben der Befestigungsklammern
wird vor Montage derselben eingestellt, und zwar je nach
der Stärke der Auflagefläche:
• 30 mm - Schraube 23 mm;
• 40 mm - Schraube 13 mm.
Verfahren Sie zur Befestigung wie folgt:
1. Schrauben Sie die 4 Zentrierungsfedern mittels der vier
kurzen, stumpfen Schrauben in die in der Mitte einer jeden
Kochfeldseite befindlichen Lochbohrungen.
2. Setzen Sie das Kochfeld durch leichtes Andrücken
des gesamten umlaufenden Randes mittig in den
Möbelausschnitt ein, und zwar so, dass es vorschriftsmäßig
auf der gesamten Auflagefläche aufstützt.
3. Für Kochfelder mit Seitenprofilen: Stecken Sie nach
Einsatz des Kochfeldes in den Möbelausschnitt die 4
Befestigungshaken (ein jeder mit seinem Stift) in den
umlaufenden unteren Rand des Kochfeldes, und schrauben
Sie diese mittels der vier langen, spitzen Schrauben fest, bis
das Glas an der Auflagefläche anhaftet.
! Die Schrauben der Zentrierungsfedern müssen
unbedingt zugänglich sein.
! Gemäß den Sicherheitsvorschriften muss nach
erfolgtem Einbau die Möglichkeit einer Berührung mit
Strom führenden Teilen ausgeschlossen sein.
! Alle zum Schutz dienenden Teile müssen so
befestigt werden, dass ein Entfernen derselben ohne
Zuhilfenahme eines Werkzeugs nicht möglich ist.
Elektroanschluss
! Bei der Installation des Kochfeldes und der eines
eventuellen Einbaubackofens müssen sämtliche
Elektroanschlüsse getrennt vorgenommen werden, und
dies nicht nur aus Sicherheitsgründen, sondern auch
um den Backofen, falls nötig, leichter herausziehen zu
können.
Einphasenanschluss
Das Kochfeld ist mit einem bereits angeschlossenen
Netzkabel ausgestattet und ist für einen Einphasenanschluss

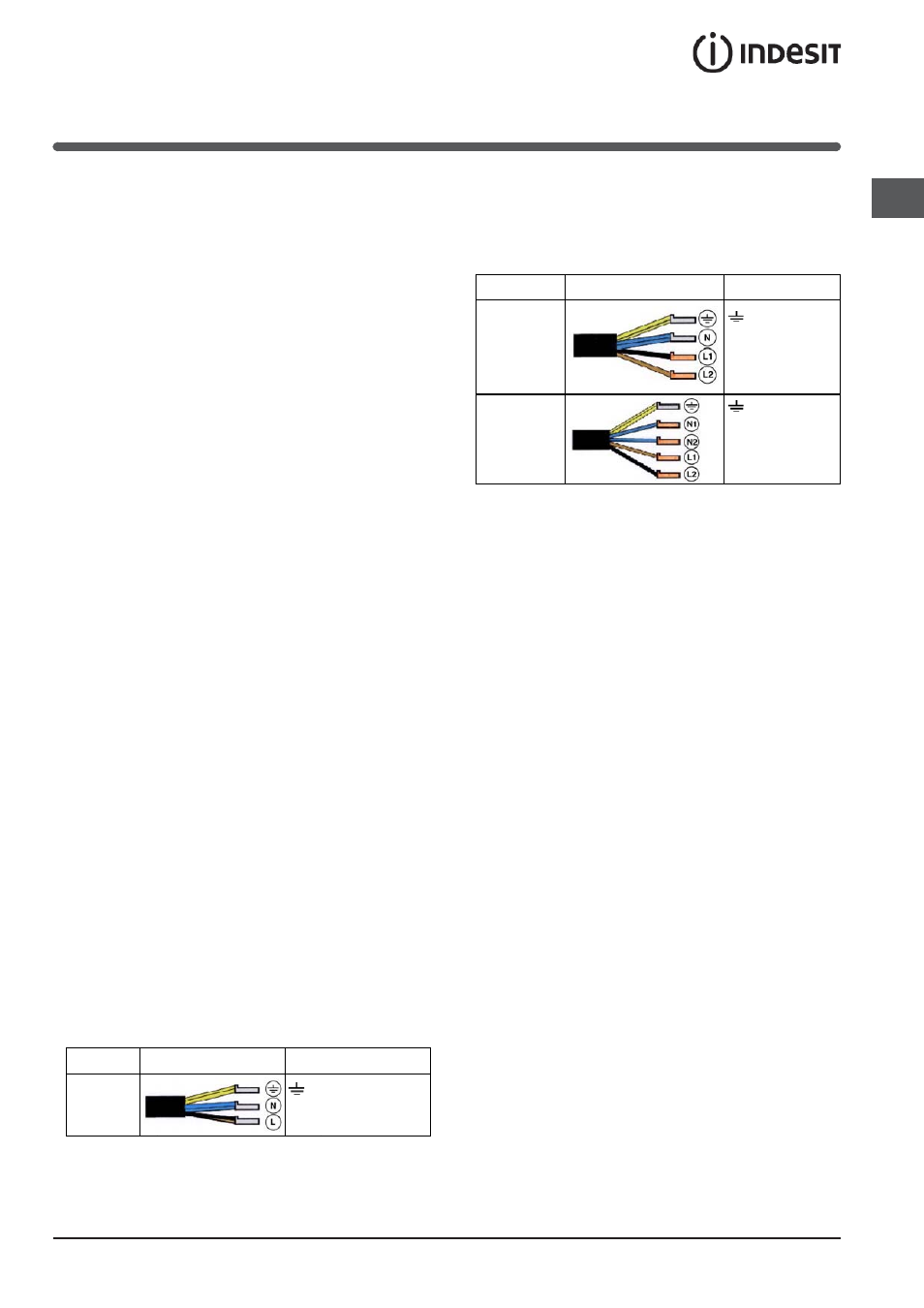

voreingestellt. Schließen Sie die Drähte gemäß nachfolgender
Tabelle und Zeichnungen an:
Netzspannung
und -frequenz
Elektrokabel Anschluss der Drähte
220-240V 1+N ~
50 Hz
: gelb/grün;
N : die 2 blauen Drähte zusammen
L : braun zusammen mit schwarz
Andere Anschlussarten
Sollte die Elektroanlage einer der nachfolgenden
Eigenschaften entsprechen:
Netzspannung und -frequenz
• 400V - 2+N ~ 50 Hz
• 220-240V 3 ~ 50 Hz
• 400V 3 - N ~ 50 Hz
• 400V - 2+2N ~ 50 Hz
Trennen Sie die Drähte und schließen Sie sie gemäß
nachfolgender Tabelle und Zeichnungen an:
Netzspannung
und -frequenz
Elektrokabel Anschluss der Drähte
400V - 2+N ~
50 Hz
220-240V 3 ~
50 Hz
400V 3-N ~
50 Hz
: gelb/grün;
N: die 2 blauen
Drähte zusammen
L1: schwarz
L2: braun
400V - 2+2N ~
50 Hz
: gelb/grün;
N1: blau
N2: blau
L1: schwarz
L2: braun
Anschluss des Netzkabels an das Stromnetz
Wird das Gerät direkt an das Stromnetz
angeschlossen, ist zwischen Stromnetz und Gerät ein
allpoliger Schalter mit einer Mindestkontaktöffnung von
3 mm zwischenzuschalten.
! Der Installateur ist für den ordnungsgemäßen elektrischen
Anschluss sowie die Einhaltung der Sicherheitsvorschriften
verantwortlich.
Vor dem Anschluss stellen Sie bitte sicher, dass:
• die Netzsteckdose geerdet ist und den gesetzlichen
Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild
(befindlich auf dem Gerät) angegebene maximale
Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild
angegebenen Werte liegt;
• die Steckdose mit dem Netzstecker kompatibel ist. Sollte
dies nicht der Fall sein, wechseln Sie bitte die Steckdose
oder den Netzstecker aus; verwenden Sie keine
Verlängerungen und Mehrfachsteckdosen.
! Netzkabel und Steckdose müssen bei installiertem
Gerät leicht zugänglich sein.
! Das Netzkabel darf nicht gebogen oder eingeklemmt
werden.
! Das Netzkabel muss regelmäßig kontrolliert werden
und darf nur durch autorisiertes Fachpersonal
ausgetauscht werden.
! Der Hersteller lehnt jede Verantwortung ab, falls
diese Vorschriften nicht eingehalten werden sollten.
! Entfernen oder ersetzten Sie unter keinen Umständen
das Netzkabel. Wird das Kabel entfernt oder ersetzt,
verfallen sowohl die Gewährleistung als auch das
CE-Zeichen. INDESIT übernimmt keine Verantwortung
für Unfälle oder Schäden, die durch das Entfernen/
Ersetzen des Original-Netzkabels verursacht
werden. Der Austausch darf ausschließlich mit einem
Originalersatzteil und durch autorisiertes Fachpersonal
INDESIT durchgeführt werden.
