36
PT
Instruções para o instalador
ELEMENTOS AQUECEDORES
V TIPO W REGULAçãO
~ 230 V
Monocircuito radiante Ø 145 1200 regulador de energía 0+11
Monocircuito radiante Ш 180 - Ш 195 1700-1900 regulador de energía 0+11
H05RR-F3x1.5

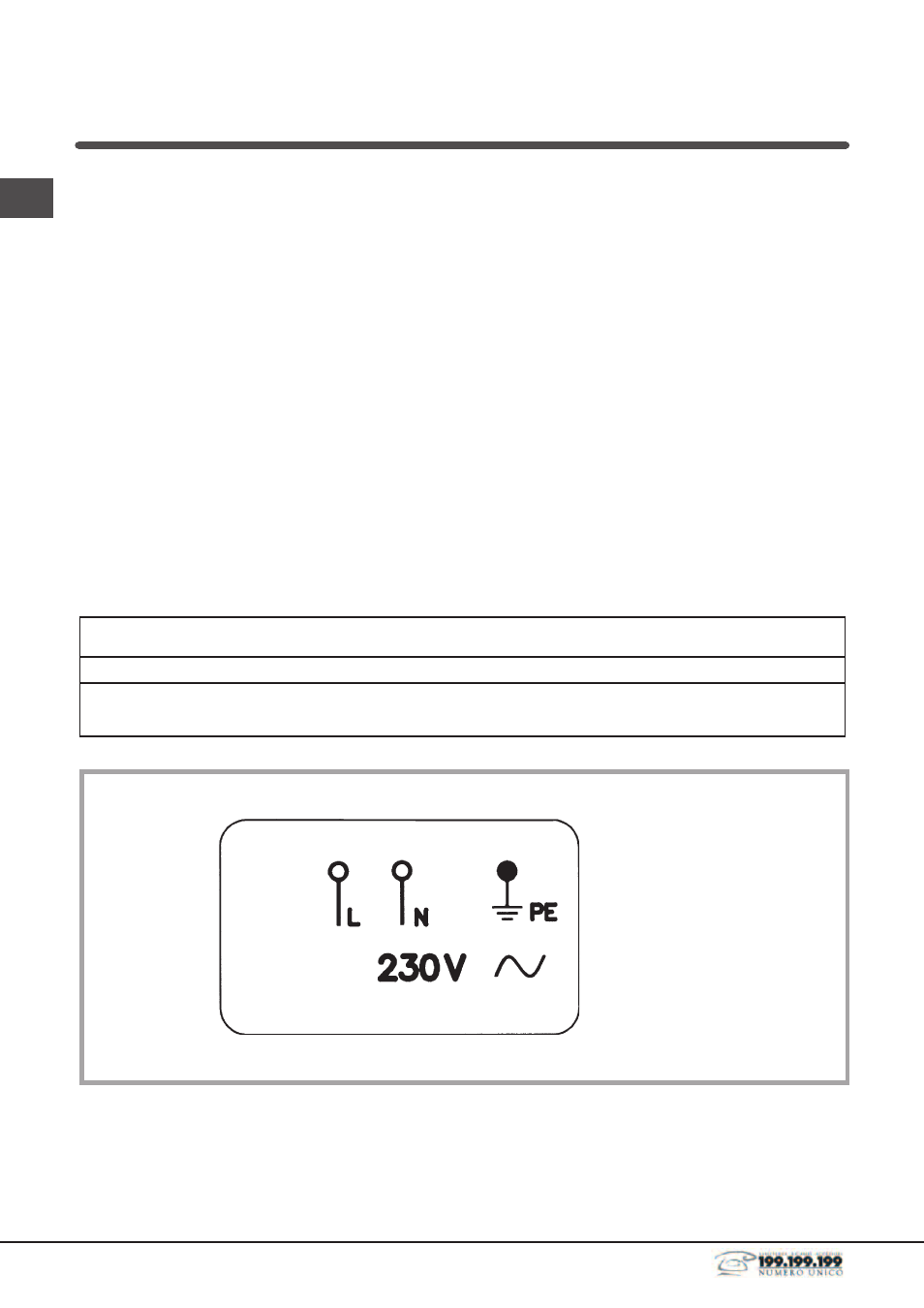

Fig.5
A conexão à terra é obrigatória nos termos da lei.
No caso que o aparelho não esteja munido de cabo e/ou da
relativa tomada, utilize o material apropriado para absorver o que
está indicado na chapa da matriz, para uma devida temperatura
de cozimento. Para efectuar a Iigação directa à rede é necessirio
intalar uni interrirptor omnipolar dimensionado para a carga
nominal que, garanta a desconexão da rede e, com uma
distância de abertura dos contactos que consinta a desconexão
completa nas condições de sobretensão de categoria III, em
conformidade com as regras de instalação (o cabo de terra
amarelo/verde não deve ser interrompido).
A tomada ou o interruptor onipolar deverão ser posicionados para
uma fácil manipulação do aparelho instalado.
N.B.: - O construtor declina qualqer responsabilidade
no caso que não tenham sido respeitadas todas as
disposições aqui em cima, assim como as normas
para a provenção de acidentes.
Se o cabo de alimentação estiver danificado, deve
ser substituído pelo fabricante ou pelo serviço de
assistência técnica ou, em todo o caso, por uma pessoa
qualificada, de modo a prevenir qualquer perigo.
Instalação
Estas instruções são dedicadas particularmente para o
instalador qualificado, para serem utilizadas como guia à
instalação, regulação e manutenção, segundo as leis e normas
em vigor. As intervenções terão de ser sempre efectuadas
quando o aparelho estiver desligado da corrente eléctrica.
Posicionamento (Fig. 4-4a)
O aparelho foi projectado par ser montado num plano de trabalho
corno está ilustrado na figura correspondente. Vedar todo o perímetro
da superficie de trabalho, com o vedador fornecido com o aparelho.
Conexão eléctrica (Fig. 5)
Antes de efectuar a conexão eléctrica, será preciso assegurar que:
- as características da instalagção sigam o que está indicado sobre
a chapa da matriz aplicada no fundo da chapa de cozimento.
- a instalaçáo esteja munida de uma conexão á terra eficaz,
segundo as normas e disposiçóes das leis em vigor.
