14
FR
Autres types de branchement
Si l’installation électrique correspond à une des
caractéristiques suivantes :
Tension type et fréquence réseau
• 400V - 2+N ~ 50 Hz
• 220-240V 3 ~ 50 Hz
• 400V 3 - N ~ 50 Hz
• 400V - 2+2N ~ 50 Hz

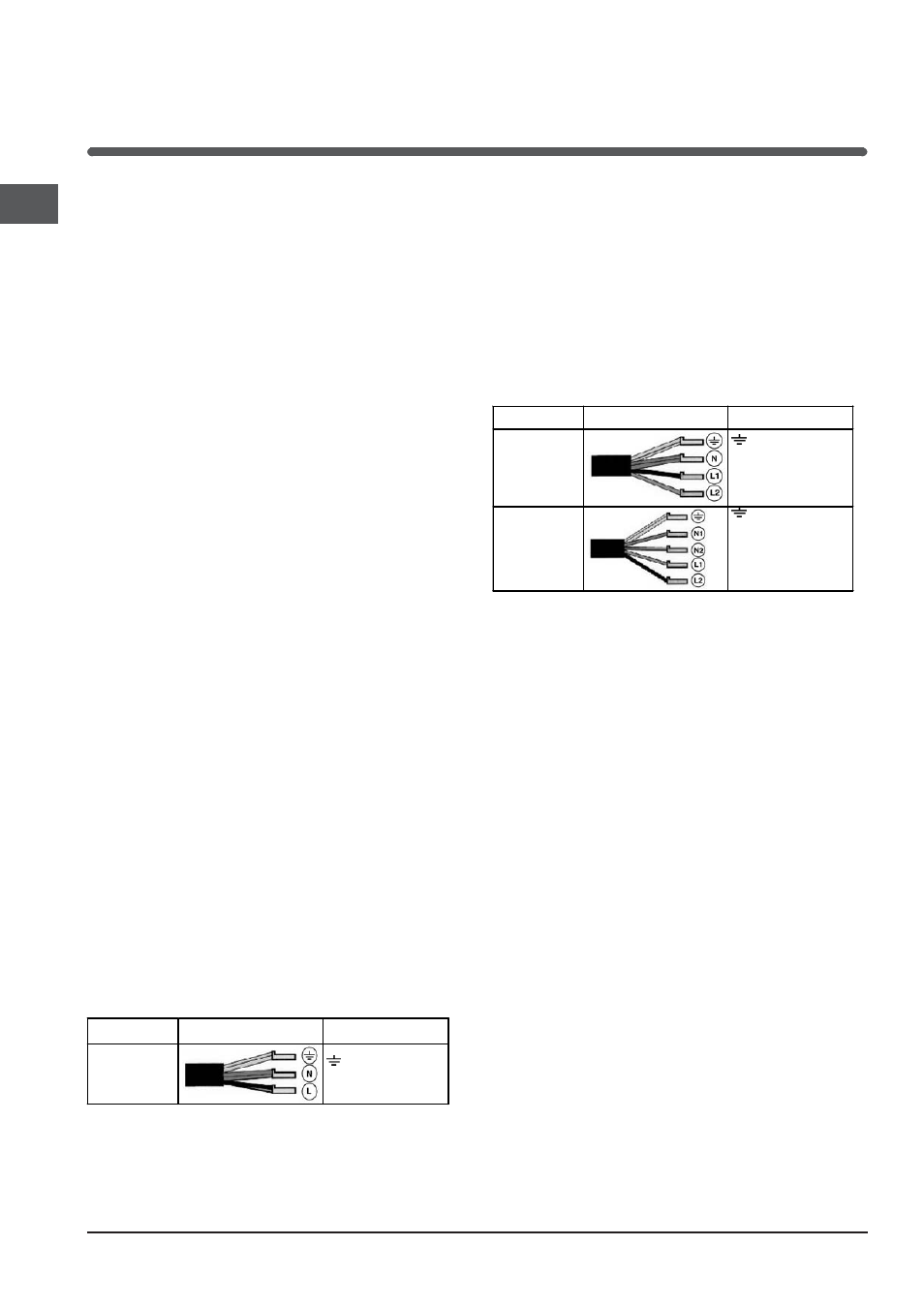

Séparer les câbles et procéder au raccordement des fils en
suivant les indications du tableau et des dessins suivants :
Tension type et
fréquence réseau
Cordon électrique Raccordement fils
400V - 2+N ~
50 Hz
220-240V 3 ~
50Hz
400V 3-N~ 50Hz
: jaune/vert;
N: les 2 fils bleus ensemble
L1: noir
L2: marron
400V - 2+2N ~
50 Hz
: jaune/vert;
N1: bleu
N2: bleu
L1: noir
L2: marron
Branchement du câble d’alimentation au réseau
électrique
En cas de raccordement direct au réseau, il faut intercaler
entre l’appareil et le réseau un interrupteur à coupure
omnipolaire ayant au moins 3 mm d’écartement entre les
contacts.
L’installateur est responsable du bon raccordement
électrique de l’appareil et du respect des normes de sécurité.
Avant de procéder au branchement, s’assurer que :
• la prise est bien munie d’une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de
l’appareil, indiquée sur la plaque signalétique de l’appareil ;
• la tension d’alimentation est bien comprise entre les valeurs
indiquées sur la plaque signalétique;
• la prise est bien compatible avec la fiche de l’appareil. Si
ce n’est pas le cas, remplacer la prise ou la fiche, ne pas
utiliser de rallonges ni de prises multiples.
Après installation de l’appareil, le câble électrique et la prise
de courant doivent être facilement accessibles
Le câble ne doit être ni plié ni excessivement écrasé.
Le câble doit être contrôlé périodiquement et ne peut être
remplacé que par un technicien agréé.
Nous déclinons toute responsabilité en cas de
non respect des normes énumérées ci-dessus.
Ne retirer ou ne remplacer en aucun cas le câble
d'alimentation. Toute opération d'enlèvement ou de
remplacement annule automatiquement la garantie et la
marque CE INDESIT décline toute responsabilité en cas
d'accidents ou de dommages dérivants de l'enlèvement ou du
remplacement du câble d'alimentation original. Seul le
remplacement effectué par un technicien agréé INDESIT
utilisant une pièce détachée originale est autorisé.
Fixation
Il est impératif d’assurer l’encastrement de l’appareil sur un plan
d’appui parfaitement plat.
Les déformations provoquées par une mauvaise fixation
risquent d’altérer les caractéristiques de la table de cuisson ainsi
que ses performances.
La longueur de la vis de réglage des crochets de fixation doit
être réglée avant leur montage selon l’épaisseur du plan
d’appui :
• épaisseur 30 mm : vis 23 mm;
• épaisseur 40 mm : vis 13 mm.
Pour sa fixation, procéder comme suit :
1. Se servir des vis courtes sans pointe pour visser les 4
ressorts de centrage dans les trous prévus sur chaque côté
de la table, en leur milieu;
2. insérer la table de cuisson dans la découpe prévue, bien
au centre et bien appuyer tout autour du cadre pour que la
table adhère parfaitement au plan d’appui.
3. pour les tables avec profils latéraux : après avoir encastré
la table de cuisson dans la découpe, insérer les 4 crochets
de fixation (chacun avec son goujon) sur le périmètre inférieur
de la table de cuisson et visser avec les vis longues à pointe
jusqu’à ce que le verre adhère bien au plan d’appui.
Il faut absolument que les vis des ressorts de centrage
soient accessibles.
Conformément aux normes de sécurité, après encastrement
de l’appareil, il ne doit plus y avoir possibilité de contact avec
les parties électrifiées.
Toutes les parties qui servent de protection doivent être
fixées de manière à ne pouvoir être enlevées qu’avec l’aide
d’un outil.
Raccordement électrique
Le branchement électrique de la table de cuisson et celui
d’un éventuel four à encastrer doivent être effectués
séparément, pour des raisons de sécurité électrique et pour
pouvoir démonter plus facilement le four en cas de besoin.
Raccordement monophasé
La table est fournie déjà équipée d’un cordon d’alimentation
prévu pour raccordement monophasé. Procéder au
raccordement des fils en suivant les indications du tableau et
des dessins suivants :
Tension type et
fréquence réseau
Cordon électrique Raccordement fils
220-240V 1+N ~
50 Hz
: jaune/vert;
N: les 2 fils bleus ensemble
L: le marron avec le noir
