48
PT
560 mm.
45 mm.
555 mm
55 mm
475 mm

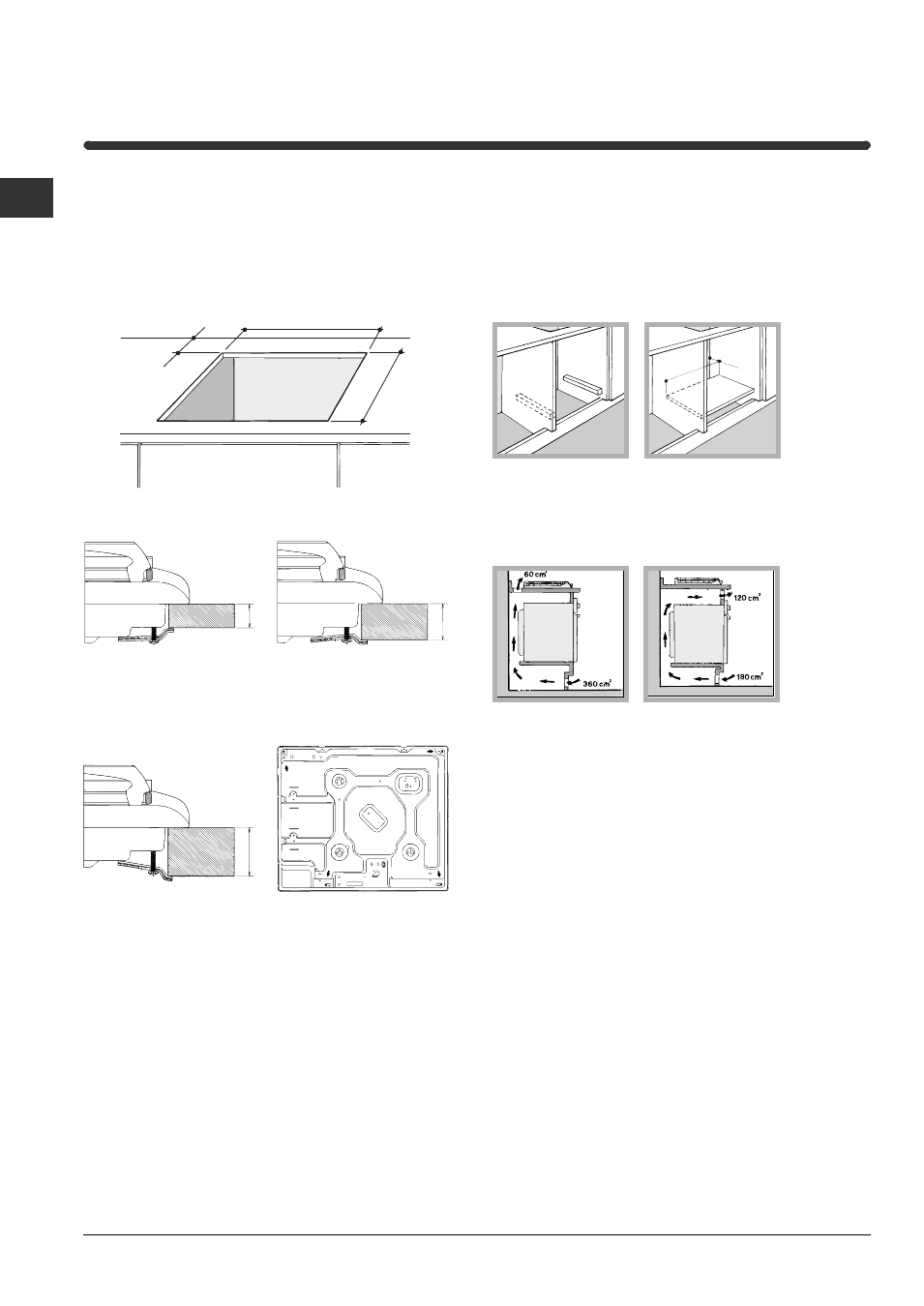

• O vão do móvel deverá ter as medidas indicadas
na figura.
Há ganchos prendedores que possibilitam prender
o plano sobre um top desde 20 até 40 mm. de
espessura. Para prender bem o plano é
aconselhável utilizar todos os ganchos que houver.
Esquema para prender os ganchos
20
30
Posição do gancho Posição do gancho
para H=20mm para H=30mm
Frente
40
Posição do gancho Atrás
para H=40mm
! Utilize os ganchos fornecidos dentro da
“embalagem dos acessórios”
• Se o plano de cozedura não for instalado sobre um
forno de encaixar, é necessário inserir um painel
de madeira como isolamento. O mesmo deverá ser
posicionado a uma distância mínima de 20 mm da
parte inferior do plano.
Ventilação
Para garantir uma boa ventilação é necessário
eliminar a parede traseira do vгo. Й preferível instalar
o forno de maneira que apoie-se sobre duas ripas de
madeira, ou sobre uma tábua com uma abertura de
pelo menos 45 x 560 mm. (veja as figuras).
No caso de instalação sobre um forno de encaixar
sem ventilação forçada de arrefecimento, para
consentir uma adequada ventilação no interior do
móvel devem ser asseguradas tomadas de ar de
entrada e saída (veja as figuras).
! É possível instalar o plano PI 640 AST/PIM 640
AST somente sobre fornos de encaixe equipados
com ventilação de arrefecimento.
Ligação eléctrica
Os planos equipados com cabo de alimentação de
três pólos são predispostos para o funcionamento
com uma corrente alternada na tensão e a frequência
de alimentação indicada na placa de identificação
(situada na parte inferior do plano). A ligação à terra
do cabo distingue-se pelas cores amarelo - verde. No
caso de instalação acima de um forno de encaixar, a
ligação eléctrica do plano e a do forno precisam ser
realizadas separadamente, seja por razões de
segurança eléctrica, seja para facilitar uma eventual
remoção do forno.
