Astone Holdings Pty high quality speaker system - Manual (Page 10)

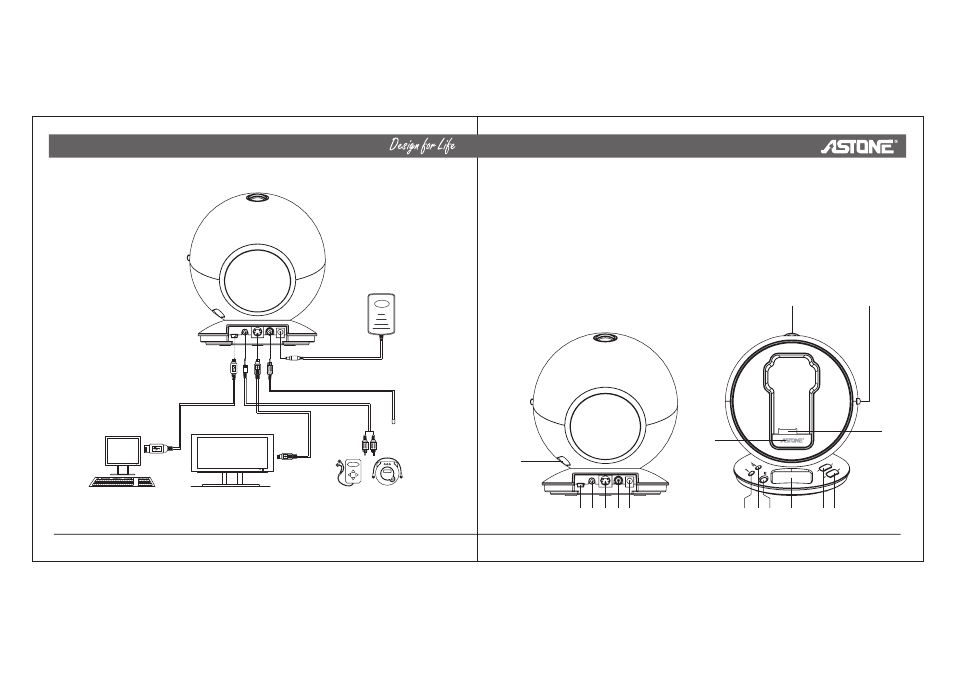

2. Schéma pour l’établissement des branchements
Adaptateur
(Alimentation CC)
100 - 240V
50 / 60Hz
Antenne FM
Sortie audio de l’appareil
CD / MP3 / MD
Connecteur S-VIDEO TV Connecteur USB de l’ordinateur
www.astone.com.au 5
Généralités i-Ballroom
3. Touches de fonctions du produit et comment se brancher
Connecteur USB: branchez à l’ordinateur et transférez les données entre l’i-Pod et le PC.
Entrée AUX: Entrée audio AUX, peut être branchée sur PC, TV, DVD, CD, MP3, PSP, téléphone portable
et source audio etc…
Sortie terminal S: permet au signal vidéo de l’i-Pod sortir sur le TV ou d’autres appareils vidéo qui possèdent
un connecteur S-VIDEO pour lire le contenu vidéo (support iPod nécessaire).
Connecteur antenne radio: pour brancher avec l’antenne FM
Entrée adaptateur CC: entrée CC 10V
Trou de résonance
Station d’accueil iPod rétractable : passer à l’iPod vidéo, iPod NANO, iPod avec photo, iPod mini.
Station d’accueil iPod: brancher à l’iPod 1.
2.
3.
4.
5.
6.
7.
8.
Généralités i-Ballroom
www.astone.com.au 6
1
6
7
8
9 11 12 13 14 15
10 16
2 3 4 5
