REPEATER-BETRIEB
Hinweis: Informationen zum Programmieren des Repeaters erhalten
Sie von Ihrem Händler.
Sobald Spannung am Gerät angelegt wird, leuchtet die
Spannungsanzeige in:
•
Grün, wenn die Gleichstrombuchse verwendet wird.
•
Rot, wenn die BACKUP-Klemme verwendet wird.
Die Lautstärke wird durch Drehen des VOLUME-Reglers
eingestellt.
Während des Empfangs eines Signals leuchtet die BUSY-
Anzeige in Grün und während dem Senden leuchtet die TX-
Anzeige in Rot.
q
q
q
q
q Lautsprecher
w
w
w
w
w Anzeige von CH/STATUS
Zwei 7-Segment-Ziffern zur Anzeige von Kanalnummer,
Name bzw. Status
e
e
e
e
e VOLUME-Regler
Die Lautstärke wird durch Drehen des Reglers
angepasst.
r
r
r
r
r Gleichstromschalter
t
t
t
t
t Spannungsanzeige
Leuchtet grün, wenn die Spannung über die Buchse DC
13.2V angelegt wird. Leuchtet rot, wenn die Spannung
über die BACKUP-Batterieklemme angelegt wird.
y
y
y
y
y MIC-Buchse
8-polige Modularbuchse für den Anschluss eines
Mikrofons.
u
u
u
u
u Programmierbare Funktionstasten
Durch Drücken dieser Tasten werden die
programmierbaren Funktionen aktiviert.
i
i
i
i
i BUSY-Anzeige
Leuchtet grün, wenn ein Signal empfangen wird.
Leuchtet orange, wenn ein Selcall empfangen wird.
o
o
o
o
o TX-Anzeige
Leuchtet rot, während gesendet wird.
■
Rückplatte
q
q
q
q
q Buchse TX OUT
An dieser Steckbuchse kann eine TX-Antenne oder ein
Duplexer angeschlossen werden.
w
w
w
w
w Buchse CONTROL I/O
An diese DB-25-Schnittstelle kann ein externes
Programmiergerät oder ein Repeater-Controller
angeschlossen werden.
e
e
e
e
e FUSE
Stecken Sie in diese Sicherungshalter 10 A
Flachsicherungen ein.
r
r
r
r
r Buchse RX IN
An diese BNC-Steckbuchse können Sie eine RX-
Antenne oder einen Duplexer anschließen.
t
t
t
t
t Buchse DC 13.2V
Schließen Sie an diese Buchse ein 13,2 V
Gleichstromnetzteil an.
y
y
y
y
y BACKUP-Batterieklemme
u
u
u
u
u Buchse TEST/SPKR
Testein-ausgangsbuchse. Diese Buchse ist für den
Anschluss eines externen Lautsprechers.
TRANSCEIVER-BETRIEB
■
Empfangen
Stellen Sie die gewünschte Lautstärke ein. Möglicherweise
müssen Sie die Lautstärke erneut einstellen, wenn Sie eine
Nachricht von Ihrem Dispatcher oder einem anderen
Mitglied in Ihrer Flotte erhalten.
•
Während eines Signalempfangs leuchtet die BUSY-
Anzeige grün.
■
Senden
1 Vergewissern Sie sich vor dem Senden, dass der Kanal
frei ist (also nicht gerade verwendet wird).
2 Drücken Sie die PTT-Schalter und sprechen Sie dann mit
normaler Lautstärke.
•
Während dem Senden leuchtet die TX-Anzeige rot.
3 Nachdem Sie zu Ende gesprochen haben, lassen Sie
den PTT-Schalter wieder los.

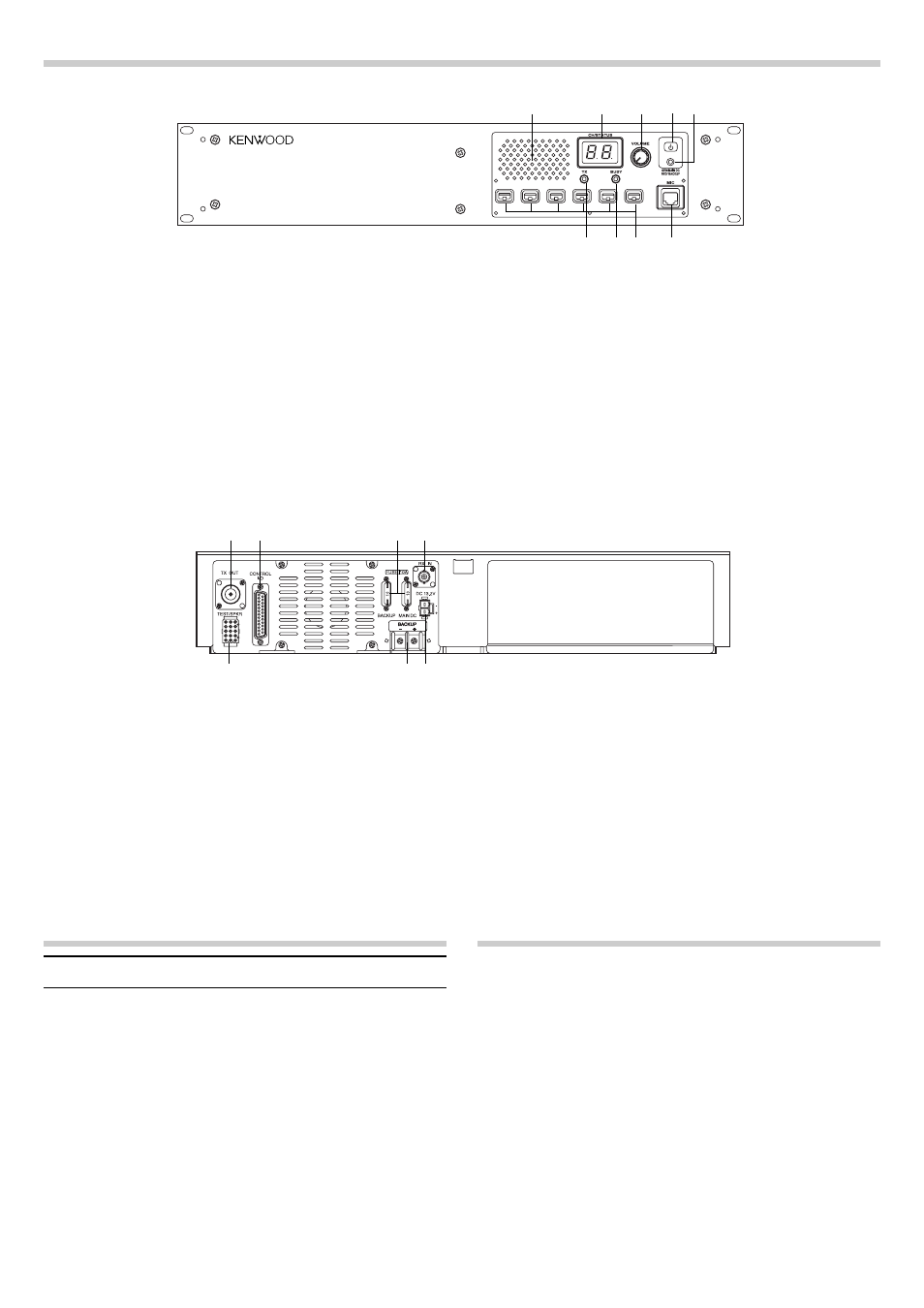

BEDIENELEMENTE UND FUNKTIONEN
■
Frontplatte
VHF FM REPEATER TKR-751
q
q
q
q
q
w
w
w
w
w
r
r
r
r
r t
t
t
t
t
y
y
y
y
y
u
u
u
u
u
i
i
i
i
i
o
o
o
o
o
e
e
e
e
e
q
q
q
q
q w
w
w
w
w
r
r
r
r
r
t
t
t
t
t
y
y
y
y
y
u
u
u
u
u
e
e
e
e
e
* In diesem
Diagramm wird
das TKR-751
dargestellt.
