8.1 Apparecchiature da incasso
• Utilizzare apparecchiature da incasso
solo dopo l'installazione in idonei piani
di lavoro e mobili da incasso conformi
alle norme.
8.2 Cavo di collegamento
• L'apparecchiatura è fornita con un cavo
di collegamento.
• Sostituire il cavo di alimentazione dan-
neggiato solo con un cavo di ricambio
originale. Contattare il Centro di Assi-
stenza locale.

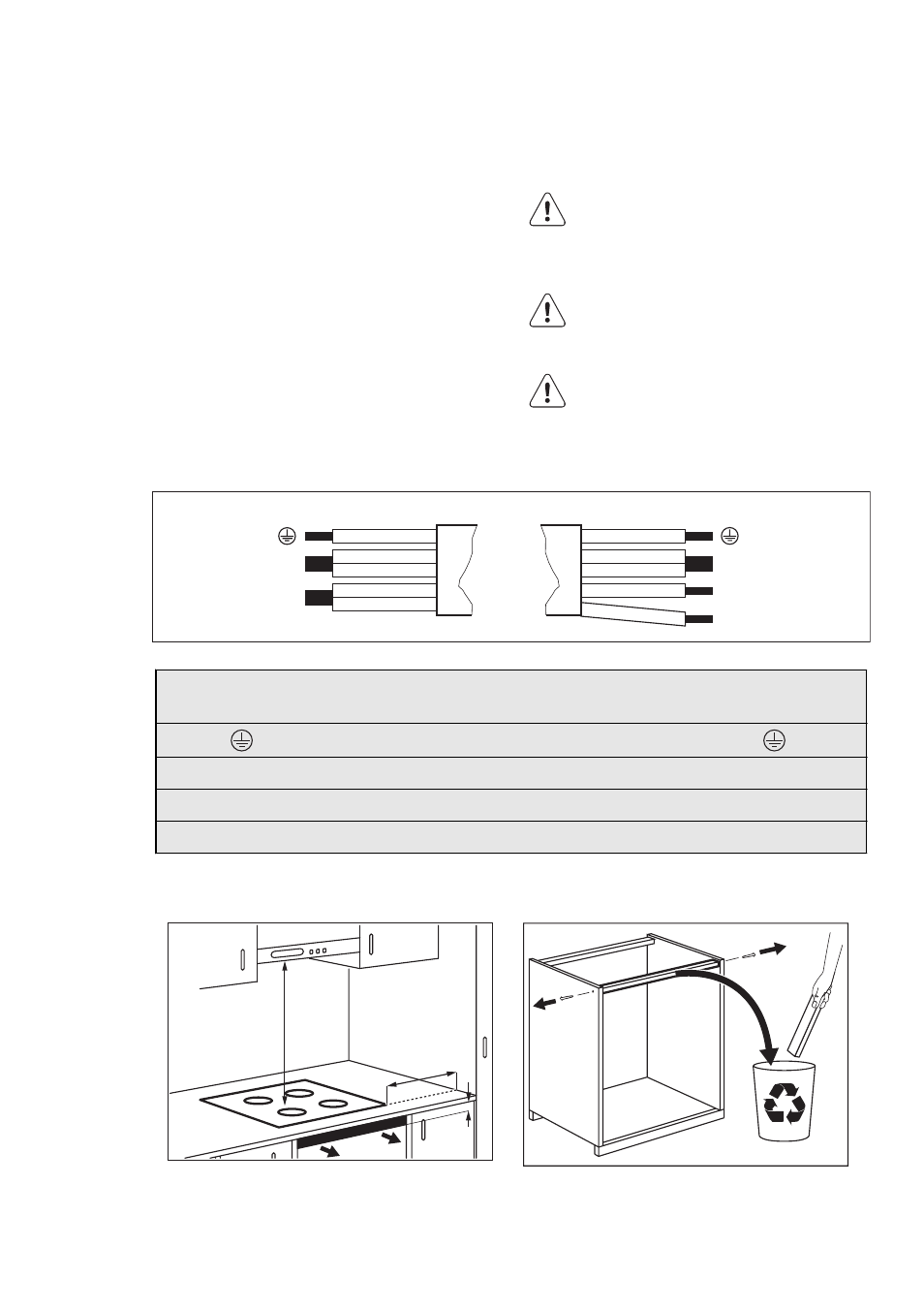

Collegamento a 2 fasi
1. Rimuovere il capocorda del cavo dai
fili neri e marroni.
2. Rimuovere l'isolamento delle estremi-
tà dei cavi marrone e nero.
3. Applicare un nuovo capocorda da 1,5
mm² sull'estremità di ciascun cavo (è
necessario un utensile speciale).
AVVERTENZA!
Tutti i collegamenti elettrici devono
essere eseguiti da un elettricista
qualificato.
ATTENZIONE
Non forare o saldare le estremità
dei fili. È severamente vietato!
AVVERTENZA!
Non collegare il cavo senza il ca-
pocorda.
N
L1 N
L
230V~ 400V 2~N
L2
Collegamento a 1 fase - 230 V~
Collegamento a 2 fasi — 400 V 2 ~
N
Verde - giallo Verde - giallo
N Blu e grigio Blu e grigio N
L Nero e marrone Nero L1
Marrone L2
8.3 Montaggio
min.
50mm
min.
500mm
min.
2mm
