GELID GX-7 7 Heatpipes CPU Cooler with GAMER User Manual
Dure d’installation / installatie instructies

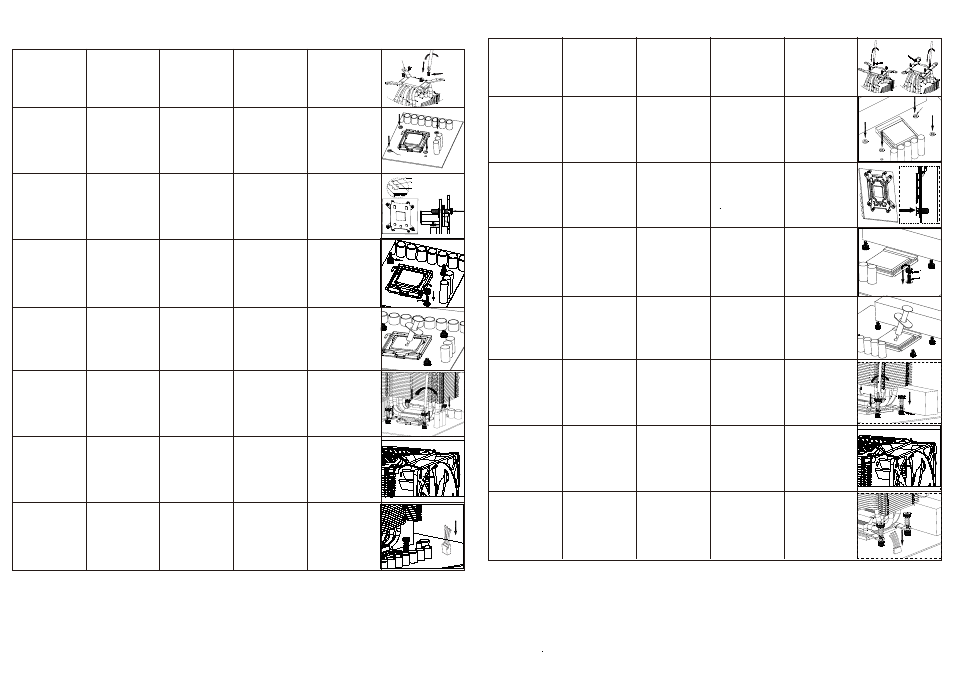

1. Find the Intel mounting
clips provided and attach
them to the heatsink with
screws A as shown.
For
Intel® Socket system/ Für Intel® Sockel System/ Pour Intel® plateforme Socket/ Para el sistema Intel® Socket /Voor Intel® Socket systemen
For
AMD™ Socket
AM2/ AM2+/ AM3/
AM3+/ FM1:
Für
AMD™ Sockel
AM2/ AM2+/ AM3/
AM3+/ FM1:
Pour
AMD™ plateforme
AM2/ AM2+/ AM3/
AM3+/ FM1:
Para el sistema
AMD™
AM2/ AM2+/ AM3/
AM3+/ FM1:
GX-7: Installation Instructions / Installationsanleitung / Instrucciones de instalaciόn /
Proc
é
dure d’installation /
Installatie Instructies
1. Installieren Sie den Clip
für den Intel CPU mit der
Schraube A.
1. Fixer le clip pour CPU
Intel avec la vis A.
1. Instala el clip de montaje
Intel con los tornillos A.
1. Installeer de beugel voor
de Intel CPU met schroef
A.
2. Stick 4 black insulating
spacers on the mounting
holes location on the front
side of motherboard.
2. Kleben Sie die schwar-
zen Isolierungsringe auf die
Befestigungslöcher auf der
Frontseite der Mutter-
platine.
2. Coller les anneaux de
protection noirs autour
des trous de montage sur
la face avant de la
cartemère.
2. Pega la arandela negra
de aislamiento en los
agujeros de montaje de la
parte frontal de la placa
base.
2.
Plak
de
zwarte
isolerende afstandbus op
de bevestiginsgaten op de
voorkant van het moeder-
bord.
3. Find the provided
backplate and place it on the
back of the motherboard.
The insulating tape should
be facing up!
3.
Setzen
Sie
die
Rückplatte
auf
der
Rückseite der Mutterplatine
auf. Der Isolierungskleber
muss
gegenüber
der
Mutterplatine
sein.
3. Coller la plaque arrière
au verso de la cartemère.
3. Coloca el backplate en
la parte trasera de la placa
base, la parte aislante
debe estar encarada a la
placa base.
3. Leg de backplate op de
achterkant
van
het
moederbord, de isoleren-
de tape moet naar het
moederbord wijzen.
4. Install the backplate by
fastening Screw B and
Stand-off A according to
the mounting hole of your
motherboard type.
4. Verwenden Sie die
Schraube B und den
Abstandshalter A gemäss
den Befestigungslöcher
der Mutterplatine, um die
Rückplatte zu installieren.
4. Fixer la plaque arrière à
l’aide des vis B et des
entretoises
A,
en
respectant les trous de
montage de la cartemère.
4. Atornilla el backplate a
la placa base con los
tornillos B y los soportes
A, de acuerdo al tipo de
agujeros de montaje que
tenga la placa base.
4. Installeer de backplate
door schroef B aan te
draaien en de afstandssc-
hroef A, afhankelijk van de
bevestigingsgaten van het
betreffende moederbord.
5. Apply the GC-2 thermal
compound on the surface
of the CPU. A small round
amount in the center is
sufficient.
5. Tragen Sie die GC-2
Wärmeleitpaste auf die
Oberfläche der CPU. Ein
kleiner Tropfen in der Mitte
genügt bereits.
5. Appliquer la pâte
thermique GC-2 sur la
surface du CPU.
5. Aplica la pasta térmica
GC-2 en la superficie de la
CPU.
5. Breng de GC-2 koelpasta
op de oppervlakte van de
processor aan.
6. Using a Philips screw
driver install the cooler by
Spring Nut A.
7. Attach the fan onto the
heatsink with the provided
pair of metal fan clips.
8. Attach the fan connector
to the motherboard 4 Pin
CPU fan socket.
6. Installieren Sie den
Kühler mit der Spring-
schraube
A und dem
Schraubendreher.
7. Hängen Sie den Lüfter
mit dem Lüfterclip auf dem
Kühlkörper.
8. Stecken Sie das Kabel
des Lüfters auf dem 4 Pin
Stecker für die CPU
Lüftersteuerung
der
Mutterplatine.
6. Fixer le radiateur à
l’aide des vis à ressort A
en vous aidant d’un
tournevis.
7. Fixer le ventilateur au
radiateur à l’aide du clip
fourni.
6. Instala el disipador y
fíjalo con las tuercas A
con
ayuda
de
un
destornillador.
7. Monta el ventilador en
el procesador con los clips
de montaje suministrados.
7. Bevestig de ventilator
op het koelblok met de
meegeleverde ventilator
klem.
8. Sluit de fan connector
aan op de vier pin
moederbord CPU socket
connector.
8. Sujete el connector del
ventilator con el ancaje de
la placa madre.
8. Brancher le connecteur
du ventilateur au connecteur
de la carte mère prévu à
cet effet.
6. Installeer de koeler bij
de veermoer A met een
schroevendraaier.
