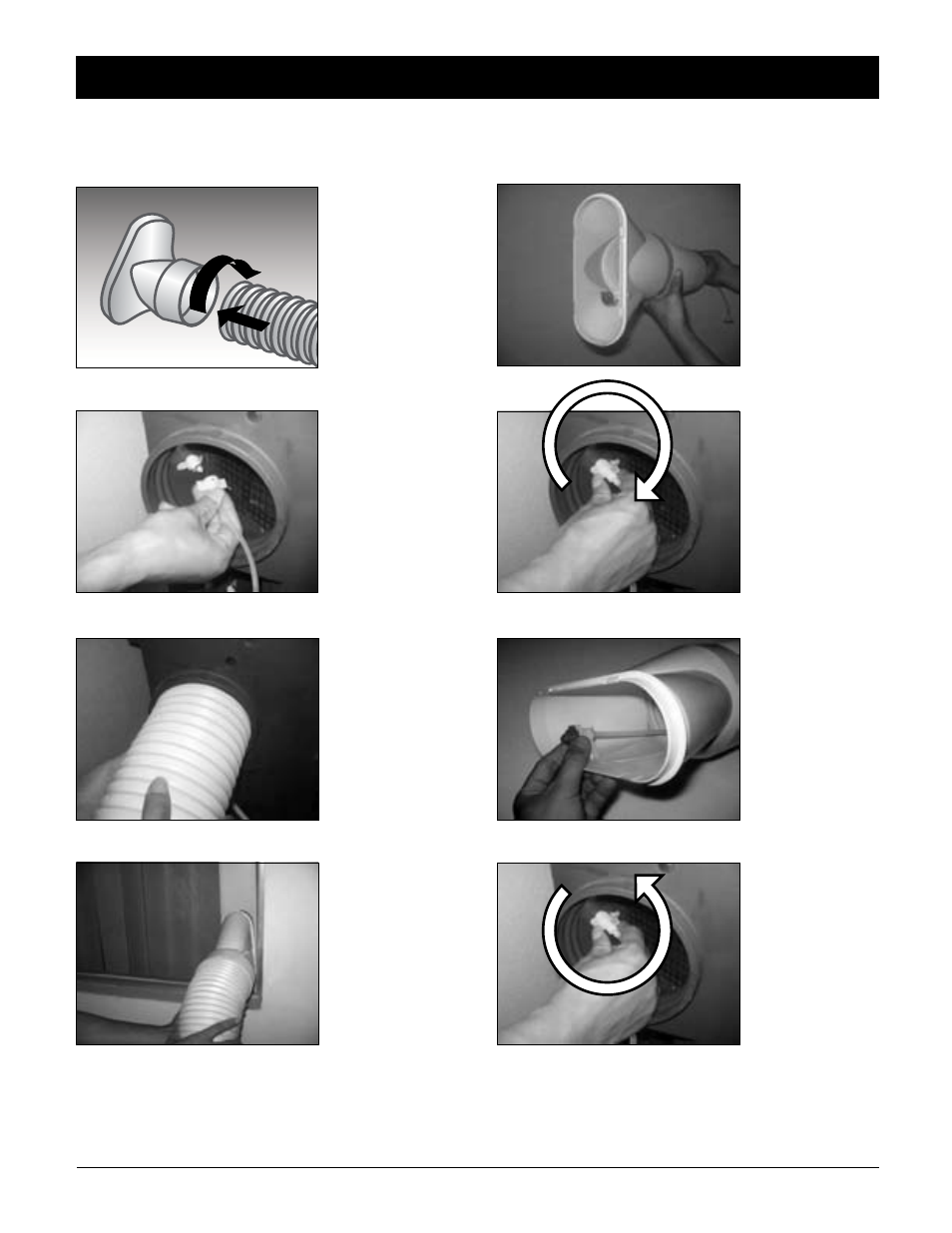

Instale la tubería
de agua espiral
dentro de la
manguera flexible
de aire caliente.
Conecte la
mitad hembra del
conector rápido
en el extremo
de la tubería de
agua espiral a la
parte macho de la
tubería de salida
de aire caliente
Gire el conector
90 grados en
sentido horario
hasta trabarlo
en posición.
Estire el fin de
la mangera leve-
mente. Ensamble
la manguera de
aire caliente en la
unidad al atornillar
reloj sabio.
Enganche el
atomizador
de agua en el
extremo de la
tubería espiral
al sujetador.
Estire la manguera
flexible con el
conector del
adaptador conecta-
do e instálela
a presión en la
barra corrediza
para la ventana.
Paso requerido
para el
desarmado
únicamente.
Para destrabar
el conector
rápido, empuje
la lengüeta y gire
el conector en
sentido
contrahorario.
Ensamblaje de la función AutoDrain NanoMist Technology™
2
3
6
8
4
5
7
1
Estire el fin de
la mangera leve-
mente. Conecte el
conector de la
barra corrediza
para la ventanaa
la manguera de
escape girán-
dola en la forma
mostrada
.
