Board layout – HighPoint RocketRAID 362x User Manual
Page 4

4

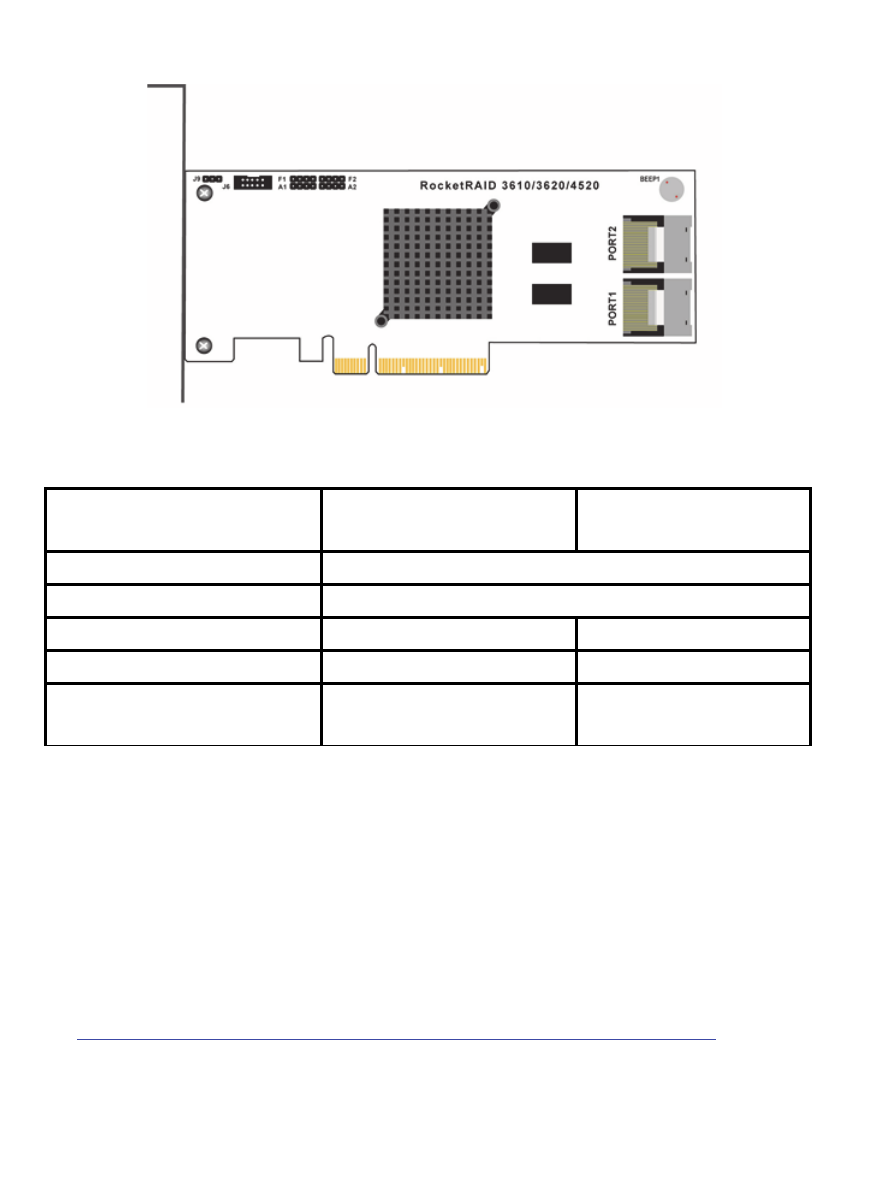

RocketRAID 3620
Connector and Jumper description
Connector / Jumper
description
RocketRAID 3620
RocketRAID 3622
J9
I2C connector
J6
BBU connector
A1, A2
Active LED PIN
N/A
F1, F2
Fail LED PIN
N/A
PORT1, PORT2
Mini-SAS Port
(SFF-8087)
Mini-SAS Port
(SFF-8088)
BBU connector:
This connector is for the optional battery backup unit (HPTBBU-05).
Active/FAIL LED PIN connector:
Each SATA channel has a dedicated LED pin connector for both
Active and FAIL status, which can be connected to the
corresponding LED connectors on the chassis backplane. For
detailed instructions and information about LED connections,
please refer to:
http://www.highpoint-tech.com/PDF/LED_connection.pdf
