King of Fans 38362 LV015 Exterior Deck Light - Manual

B A
2
1
3
2
2
2
2
1
1
B B
1
2
1
2
3
2
1
1
2
3
A B
1/2"
Ø12.7CM
12"(30CM)
10'(3M)
A A
B A
2
1
3
2
2
2
2
1
1
B B
1
2
1
2
3
2
1
1
2
3
A B
1/2"
Ø12.7CM
12"(30CM)
10'(3M)
A A

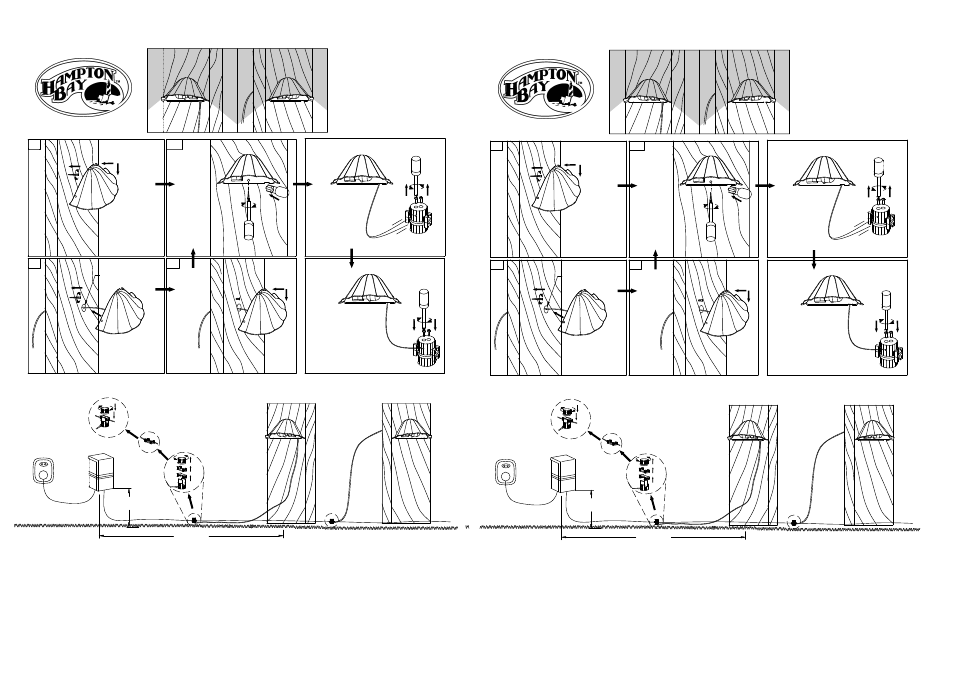

Mount step /deck
light to existing
deck post or side
step riser.
Drill 1/2'' hole
into mounting
area for wire
installation;
insert wire
through hole.
Connect
fixture wire to
provided LV
connector.
Mount fixture
using provided
hardware.
Mount connector
to lead wire from
transformer.
Instale el
enlazador al cable
lider del transfor-
mador.
Para uso en sistemas de luces
de jardinería de bajo voltaje
solamente. No puede ser insta-
lado a menos de 10 pies de
distancia de piscinas, jacuzzis o
fouentes.
IMPORTANTE:
1) Los cables deben protegerse encaminandolos cerca de las lámparas o de la estructura del edificio tales como
la casa o terraza.
2) Los cables no deben ser enterrados excepto por un máximo de 3" (7.6cm) para conectar al cable principal
secundario.
3) Las lumbreras no deben ser instaladas a menos de 10' (3m) de piscinas, jacuzzis o fouentes.
Instale la lámpara
de escalón/terraza
al poste existente
de la terraza o a
la subida lateral
del escalón
Taladre un
hueco de 1/2"
en el área de
montaje para
la instalación
de los cables;
introduzca el
cable por el
hueco.
Conecte el
cable del
artefacto al
conector LV
provisto.
Instale el artefacto
utilizando la
ferretería incluída.
MODELO:LV015
SKU:259 403
MODEL:LV015
SKU:259 403
IMPORTANT:
1) The wiring is to be protected by routing in close proximity to luminaire, fitting, or next to building structure, such as a
house or deck.
2) The wiring should not be buried except for a maximum 3 inches (7.6cm) in order to connect to the main secondary wire.
3) The luminaires should not be installed within 10 feet (3m) of pools, spas, or fountains.
For use with low-voltage
landscape lighting systems only.
Not to be installed within 10 feet
of pools, spas, or fountains.
