Ashland L-112 User Manual

Page 7

background image

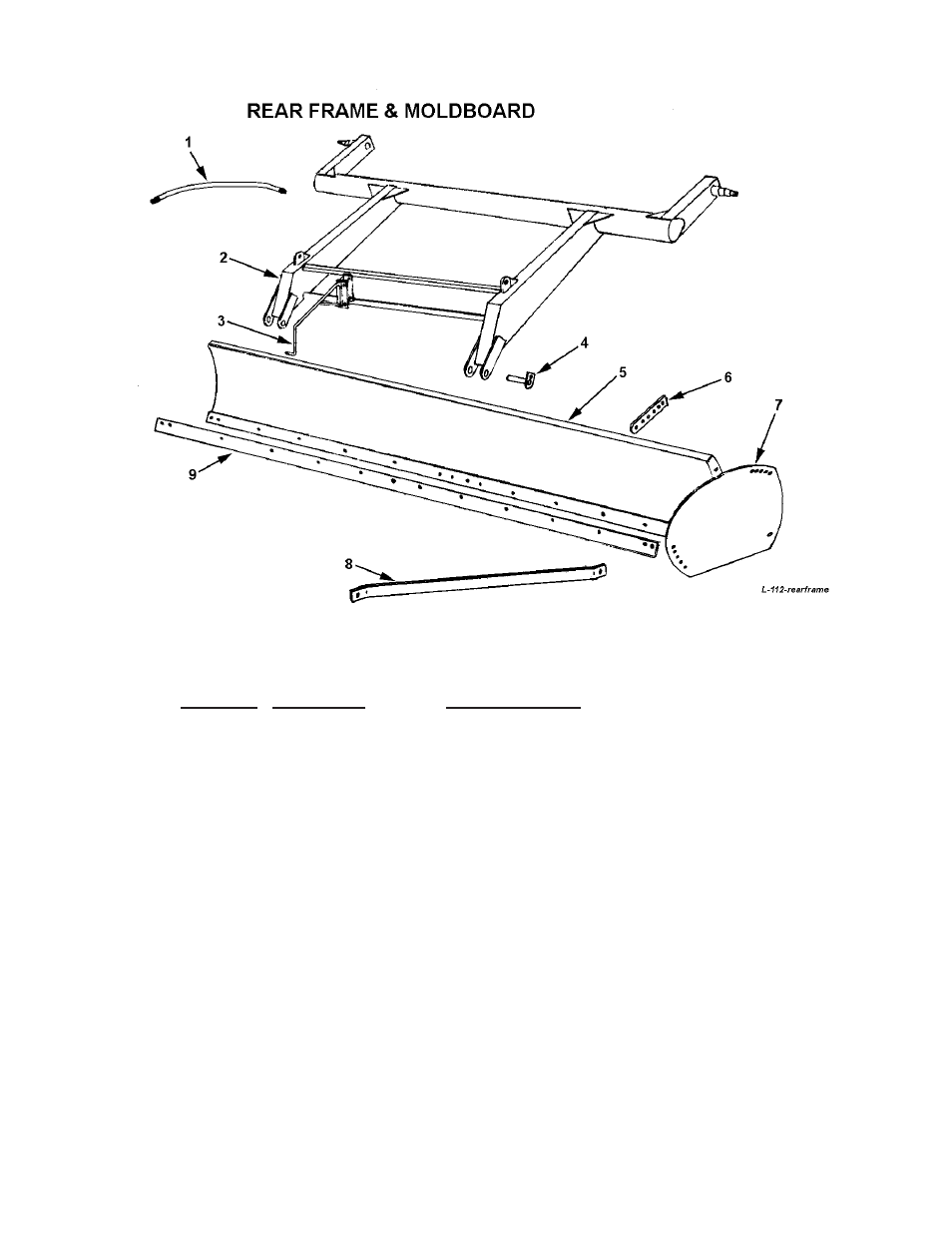

KEY NO. PART NO.

DESCRIPTION

1

A45H06

Hydraulic hose, 1/2 x 24 (4 req’d)

2

A1252

Rear frame section

3

A908

Depth gauge pointer

4

A911

Pin, 1-1/2" x 6" with grease hole (2 req’d)

5

A1253

Moldboard

6

A907

Tilt bracket (2 req’d)

7

A910

Moldboard end plate (2 req’d)

8

A1214

End plate brace (2 req’d)

9

A12S02

Cutting edge
Plow Bolt, 1/2" NC x 1-3/4" (14 req’d)

7
