16

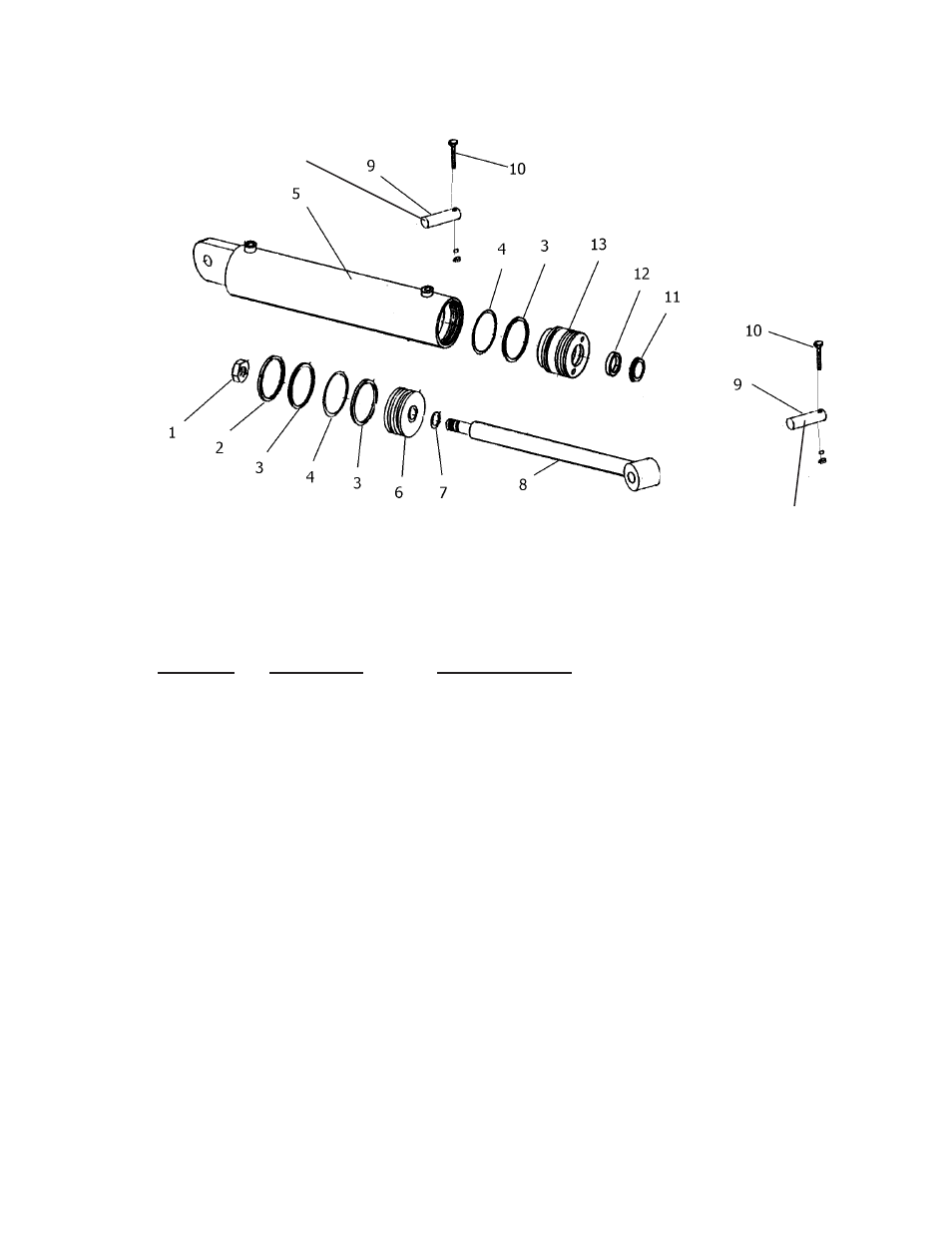

HYDRAULIC CYLINDER - A520H275 5” X 20” w/ #12 ORB Ports

LIFT CYLINDER

KEY NO.

PART NO.

DESCRIPTION

1.

A400H17

Nut 1-1/4” NF, Lock Type

2.

A400H04

Cast Ring, 5” OD

3.

A400H05

Back-up Washer, 5” OD x 1/4”

4.

A400H06

“O” Ring, 5” OD x 1/4”

5.

A80H35

Barrel Assembly with 1-1/4” holes

6.

A80H01

Piston, 5” OD

7.

A60H52

“O” Ring, 1-1/4” OD x 1/16”

8.

A80H32

Shaft 2” Dia.

9.

A14042

Pin, 1-1/4” x 4-1/8 with Square Head & Grease Hole

10.

A80H06

Wiper Seal 2” ID

11.

A80H04

Seal 2” ID

12.

A80H05A

Head Gland

A80H07

Packing Kit, Containing:

(1) A400H04

(1) A60H52

(3) A400H05

(1) A80H04

(2) A400H06

(1) A80H06

PARTS LIST

LIFT CYLINDER

A14041

A14042
