24 Guide de démarrage rapide pour carte son ASUS Xonar Phoebus
Fr
anç
ais
Fr
anç
ais
Fr
anç
ais
Fr
anç
ais
4. Connexion de haut-parleurs et de
périphériques

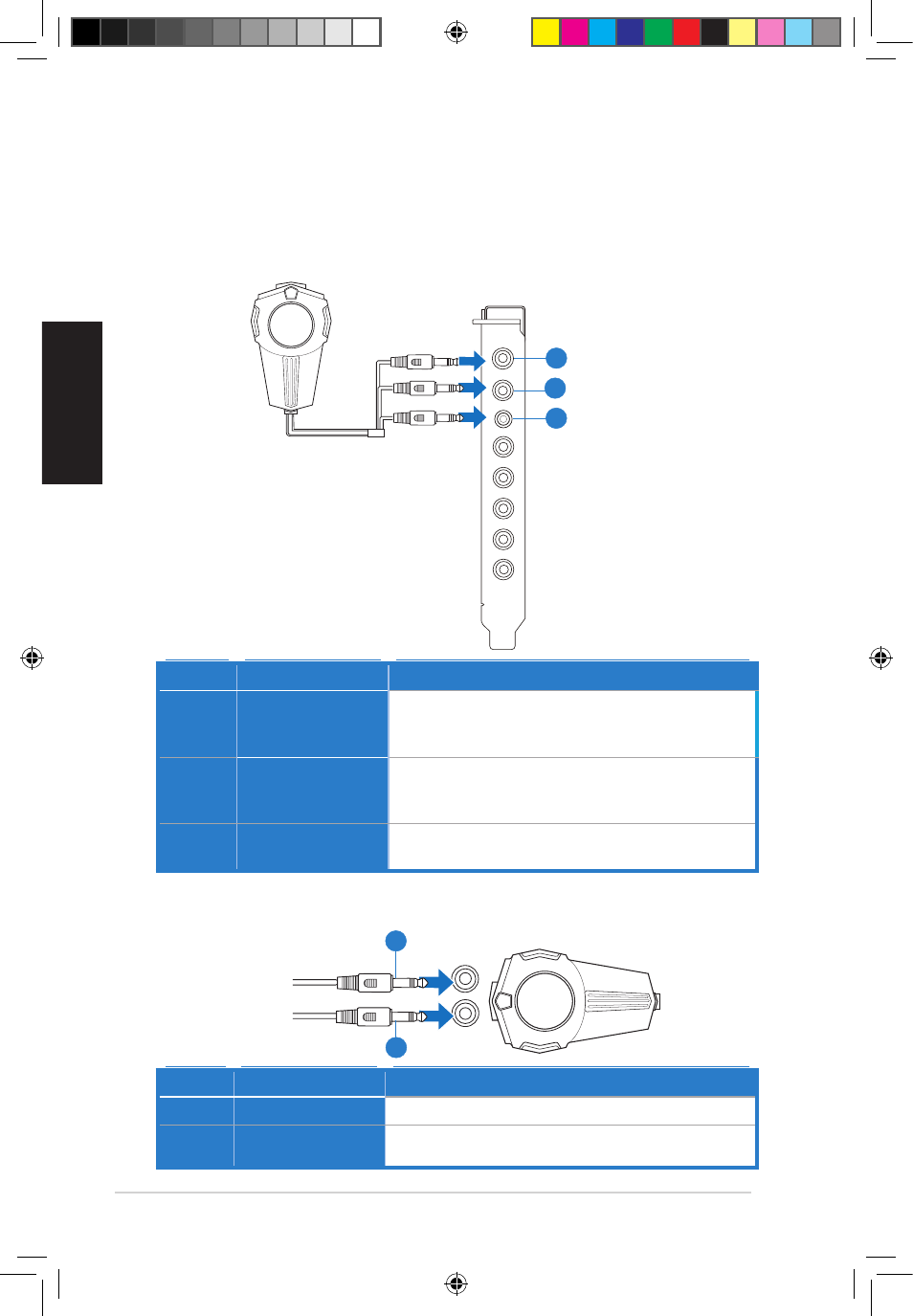

4.1 Connexion du boîtier Phoebus
4.1.1 Connecter le boîtier Phoebus
4.1.2 Connecter le boîtier de contrôle Phoebus à un casque ou un
microphone
N° Élément Description
1 Port d’entrée
microphone
Connectez le port microphone du boîtier Phoebus sur
cette prise .5mm pour les enregistrements audio ou les
communications vocales..
2 Prise casque Cette prise est dotée d’un amplificateur de haute qualité
dédié aux casques audio. Connectez directement le boîtier
Phoebus sur ce port.
3 Lien boîtier Connectez le boîtier de contrôle Xonar Phoebus sur ce
port de 2.5mm.
N° Élément Description
1 Prise casque Connectez votre casque audio sur cette prise.
2 Prise d’entrée
microphone
Connectez votre microphone sur cette prise. sur cette prise.
Mic in
HP out
Box link
Line in
Front
Ctr / Sbw
Rear
Side /
SPDIF out
1
2
3
Mic In
Headphone Out
1
2
