3. Prueba

1. Retire el aparato existente.

2. Luego de atornillar el detector a la placa de pared, conecte los

alambres de la caja de empalme a los alambres de control de la

lámpara como se muestra en la figura 1:

El alambre NEGRO del detector con el alambre NEGRO

(CALIENTE) de la casa.

• El alambre blanco del detector a todos los alambres blancos

(NEUTROS) de la vivienda y de la lámpara.

• El alambre rojo (DE RETORNO) del detector a los alambres

negros de la lámpara.

3. Monte su aparato de luz de acuerdo a las instrucciones que vienen

con el mismo.

2. Puntería

Figura 2: Angulos de Protección

240°

2.4 m

30 m

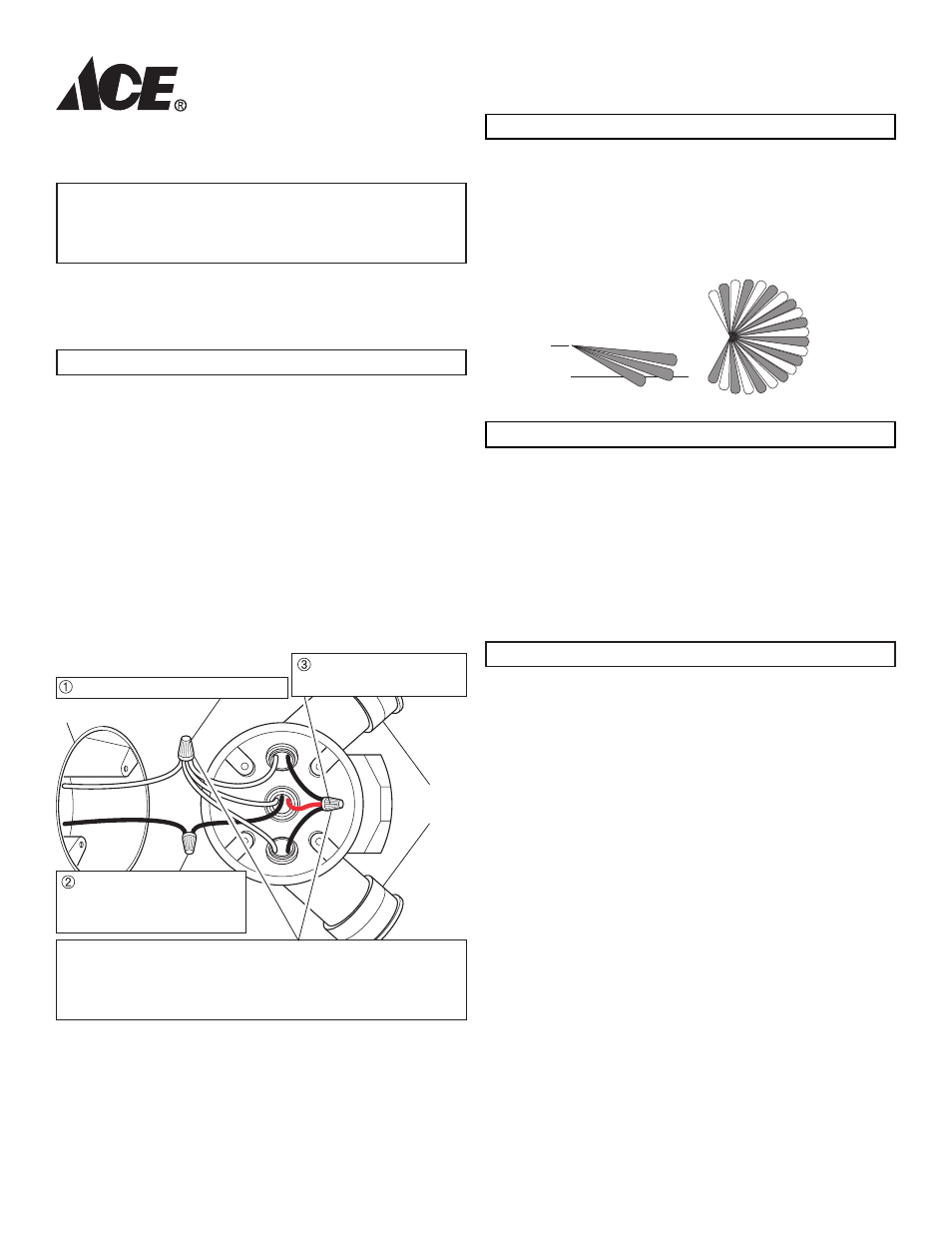

Figura 1 - Cableado de la cabeza del detector

Reemplazo de la

cabeza del

detector D

UAL

B

RITE

®

Especificaciones:

Vatiaje total de iluminación .................. Hasta 500 Vatios Máximo

de luz incandescente

Alcance ...............hasta 21 m; hasta 30 m con aumento de alcance

Temporización .....................................................1, 5 ó 20 minutos

D

UAL

B

RITE

®

............Apagado, 3, 6 horas, del anocher al amanecer

PRECAUCIÓN: Este producto está dise–ado para usarse
con una caja de salida apta para una ubicación húmeda
o imbr’fuga listada por U.L. Se puede necesitar torniller’a
adicional, dependiendo de la instalación.

Nota:

La instalación de este control de luz debe ser hecha sólo por personas

con experiencia en cableados de casa con 120 voltios. Instale según las

normas locales.

Algunos códigos locales pueden exigir que la instalación

de este control de luz sea hecha por un electricista certificado.

Modelos 3009701 / 3209996

1.

Instalación

CUIDADO: Apague siempre el cortacircuitos cuando
instale el aparato.

Para detección del movimiento,

ponga el interruptor ON-TIME

(DURACIÓN) en la parte inferior del detector en la posición de 1,

5 ó 20 minutos. Cuando el aparto detecte movimiento, las luces se

encenderán y durarán encendidos para el tiempo seleccionado. Nota:

la fotocélula evita que las luces se enciendan durante el día.

Para mantener las lámparas encendidas toda la noche,

Apague el interruptor de la luz por un segundo y luego vuelva

a encenderlo. Para que el detector vuelva a la fase de detección

de movimiento, apague el interruptor de la luz por un segundo y

luego vuelva a encenderlo. Al alba, el control volverá a la fase de

detección de movimiento y se apagará.

Para alumbrado decorativo,

programe el interruptor D

UAL

B

RITE

®

a 3, 6 ó del Anochecer al Amanecer. Las luces se prenderán con luz

baja al atardecer por el período de tiempo determinado. Al detectar

movimiento las luces se encenderán a plena luz durante el tiempo

de ajuste de la ON-TIME (DURACIÓN). Las luces luego reducirán

su intensidad durante el tiempo de ajuste D

UAL

B

RITE

®

.

4. Funcionamiento

Prenda la corriente que va al cortacircuitos. Prenda el interruptor.

Nota:

Cuando lo prenda por primera vez espere unos 1

1

/

2

minutos

hasta que el circuito se calibre.

Ponga el interruptor ON-TIME (DURACIÓN) en la parte inferior del

detector en la posición de TEST (PRUEBA). Ahora camine en frente de

la unidad y las luces se encenderán durante unos 5 segundos. La moda-

lidad de TEST (PRUEBA) funciona tanto de día como de noche.

Camine por el área de protección y apunte el detector para obtener el

área de protección deseada. Ajuste la sensibilidad como la necesite.

Use el AUMENTO DE ALCANCE sólo si es necesario.

El área de protección del detector se muestra en la Figura 2. El detec-

tor debe estar dirigido de tal forma que se deyecte el movimiento al

frente o a través del área protegida. El detector debe estar apuntando

hacia afuera y en ángulo horizontal. Para reducir las alarmas falsas,

apunte el detector lejos de las áreas de tráfico, acondicionadores de

aire, ventosas de secadoras, recipientes de agua, o de cualquier otra

cosa que pueda moverse o cambiar de temperatura rápidamente.

Este cotrol prende automáticamente las luces cuando detecta movimiento.

La duración se puede seleccionar en APAGADO(OFF), 1, 5 o 20 minutos.

Una fotocélula mantiene las luces apagadas durante el día. Un temporizador

D

UAL

B

RITE

®

patentado proporciona el alumbrado decorativo.

PRECAUCIÓN: No instale al detector encima o en con-
tacto con las lámparas. Mantenga las lámparas PAR-38
normales a por lo menos 25mm del detector. Las lámparas
halógenas deben estar al menos a 51mm del detector. La
parte de abajo del detector debe mirar hacia abajo para
obtener una mejor cobertura y evitar un shock eléctrico
y daños causado por el agua.

Alambre NEGRO del de-

tector con alambre NEGRO

de la caja de empalmes

Todos Los Alambres BLANCOS

Alambre ROJO con

alambres NEGROS

Opcional: Conecte una carga adicional (otra lámpara) a los

alambres blanco y rojo del detector. La carga total de alumbrado

incluyendo las cabezas de la lámpara en el(los) aparato(s) no

debe sobrepasar los 500W (4,2A).

Caja de empalmes

Porta-

lampara

Nota:

En instalaciones bajo el alero, gire 180º a la cabeza del de-

tector doblando el detector hacia el soporte sujetador. Gire la parte

inferior del detector en sentido horario como alejándose del soporte.
