Гарантія не поширюється на перевішування
дверей.
1
3
2
38
2
1
38
38
3
2
3
2
35
30
21
25
26
21
20
29
27
32
31
33
31
30
28
21
24

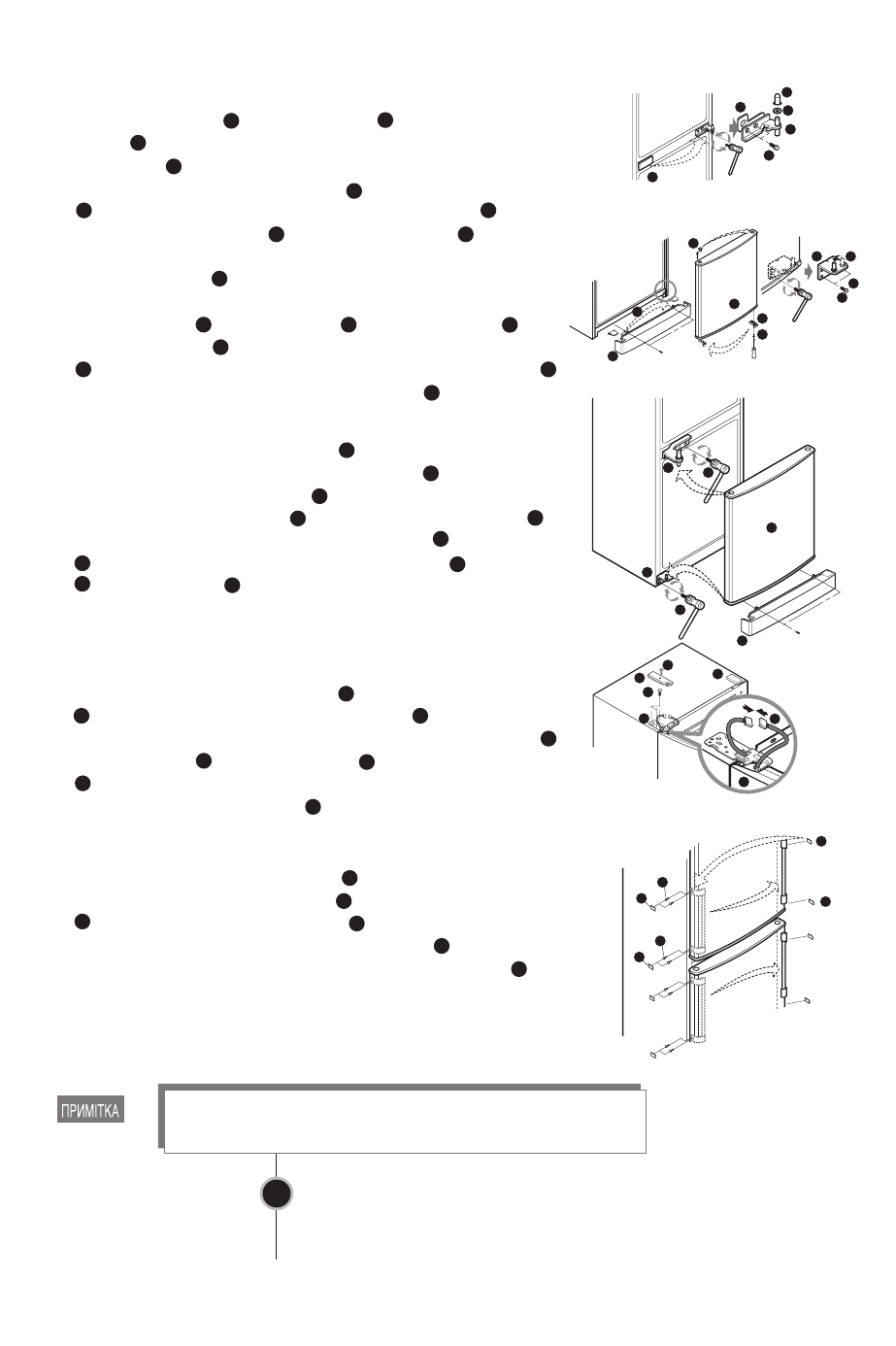

5.
Відгвинтіть болти середньої петлі , зніміть середню
петлю , після чого підніміть дверцята морозильного
відділення і зніміть їх.(Знімаючи двері морозильного
відділення, зніміть також втулку ) .Зніміть заглушку петлі
і встановіть її на місце знятої середньої петлі .Відкрутіть
гвинт на нижній панелі встановіть заглушку з правої
сторони. Обертаючи проти годинникової стрілки, ослабте
і вийміть штифт , потім встановіть його у отвір з лівої
сторони і затягніть, обертаючи за годинниковою стрілкою.
Ослабте болт нижньої петлі .Відкрутіть гвинт , що
фіксує заглушку внизу дверей морозильного відділення
, і зафіксуйте ним заглушку на отворі з лівої сторони .
Після цього переставте верхній ковпачок на праву сторону.
27
23
35
28
29
21
22
30
20
25
6.
Встановіть зняту нижню петлю в нижній лівій частині
морозильного відділення і затягніть болт .Після
закріплення нижньої панелі на місці сумістіть дверцята
морозильного відділення зі штифтом нижньої петлі
і встановіть їх.Переверніть зняту середню і плоску петлю
і встановіть їх на місце. Встановіть втулку з шайбою
і затягніть болт .(Затягуючи болт, будьте обережні,
щоб не пошкодити декоративне покриття холодильника)
8.
Переставте зняту дверну ручку на праву сторону,
зафіксуйте її на місці гвинтами і закрийте їх ковпачками
. Переставте дверні заглушки з правої сторони на ліву
і закріпіть. Ручку морозильного відділення встановіть у
тому ж порядку, як і ручку холодильного відділення .
10
21
37
36
9
19
7
6
7.
Після того, як ви встановили двері, сумістивши отвір внизу
двері холодильного відділення і штифт середньої петлі
, закріпіть тримач верхньої лівої петлі , що міститься
у пакеті з інструкцією з експлуатації. Підключивши дріт ,
затягніть болт і закрутіть гвинти накладки лівої петлі
, що міститься у пакеті з інструкцією з експлуатації.
Переставте заглушку петлі з лівої сторони на праву і
закріпіть.
