56
F
www.aristonappliances.us

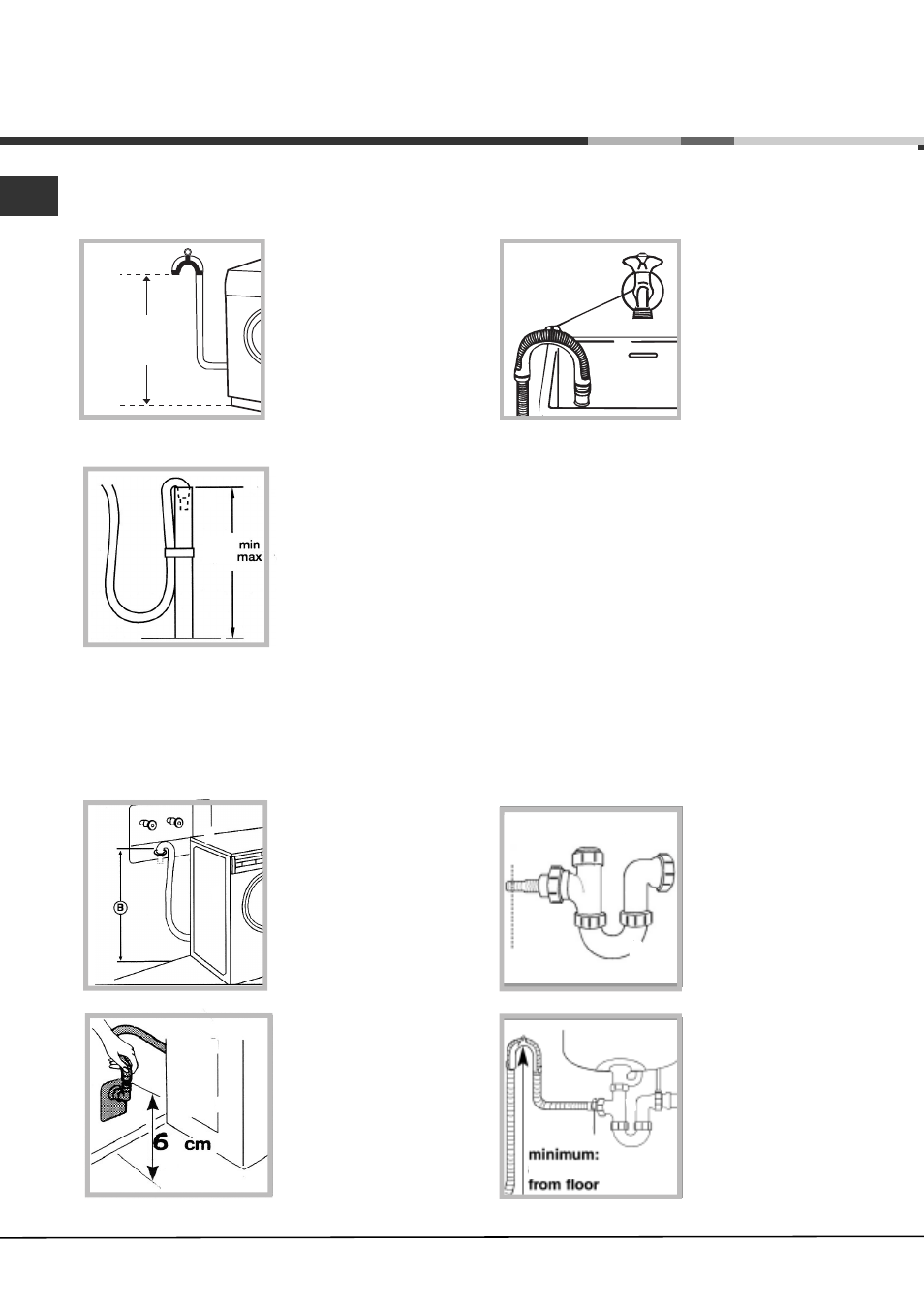

Vidange - Canalisation d’évacuation au sol
L’ embouchure de la
canalisation doit se
trouver à une hauteur
comprise entre 25”
pouces (62 cm) et 34”
pouces (86 cm) mesurée
à partir du bas de la
machine à laver (A).
Vidange - Canalisation d’evacuation murale
L’ embouchure de la
canalisation doit se
trouver à une hauteur
comprise entre 25”
pouces (62 cm) et 34”
pouces (86 cm)
mesurée entre
l’extrémité du tuyau de
vidange au bas de la
machine à laver (B)
(référez-vous à la fig. sur
le côté et sous).
Vidange - Evacuation dans un évier
L’entrée dans le système
d’ évacuation dans l’évier
doit être au-dessus du
siphon (référez-vous à la
fig. sur le côté). Quand
vous faites passer le tuyau
de vidange dans des
placards ou des murs,
utilisez un matériel
protecteur comme un
ruban adhésif électrique
pour recouvrir les bords
tranchants qui pourraient endommager le tuyau de
vidange. Utilisez un collier de serrage adéquat pour fixer
le tuyau de vidange au branchement en “Y” ou au
broyeur de déchets. Avec un système de vidange à
l’évier, vous pouvez raccorder directement:
1) à un broyeur de déchets en suivant la méthode
d’assemblage des fabricants.
2) directement à une pièce de raccordement en “Y”
(disponible dans la plupart des quincailleries).
3) à travers le plancher au moyen d’un siphon séparé.
Le siphon doit être ventilé pour empêcher le
siphonnement . Pour fournir une ventilation appropriée,
installez une coupure anti-retour (disponible dans la
plupart des quincailleries).
4) au robinet en utilisant un adaptateur de robinet
(disponible séparément). Il fournira l’eau à partir du
robinet et videra l’eau directement dans le tuyau
d’écoulement l’évier.
Vidange - Evacuation sous l’évier
1. Coupez l’extrémité
colmatée de l’unité de
drainage sous l’évier.
2. Posez le support
d’extrémité coudée à au
moins 620 mm du sol.
3. Utilisez un collier de
serrage (par exemple, une
fixation Jubilee) pour bien
attacher l’extrémité du
tuyau de drainage gris à
l’unité de drainage sous
l’évier en utilisant un
tuyau.
Installation
620 mm
Hose
clamp
62 - 86 cm
25"-34" inches
(A)
25”
34”
#^
