4
POL
POLSKI
4

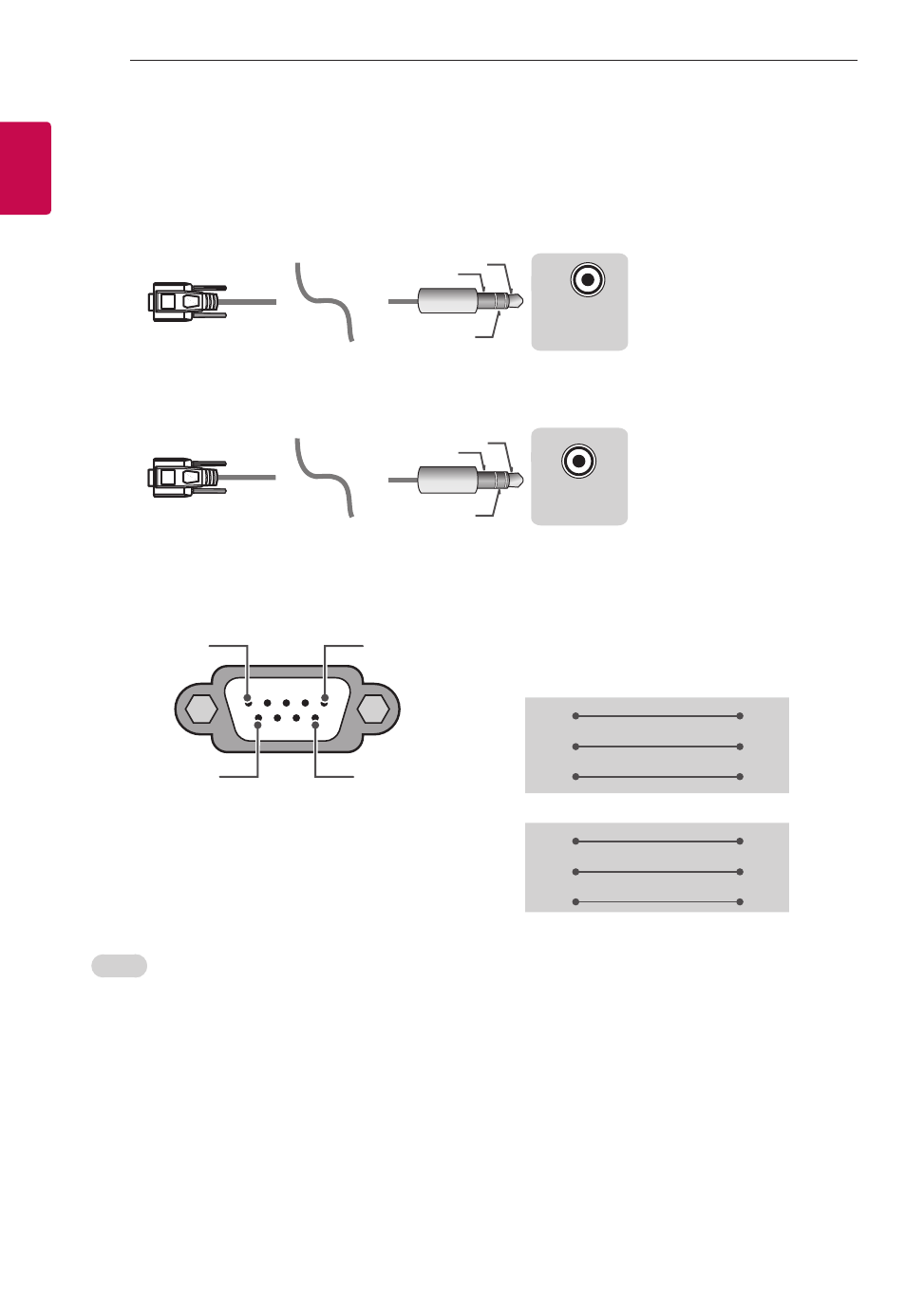

KONFIGURACJA ZEWNĘTRZNEGO URZĄDZENIA STERUJĄCEGO
Typ gniazda telefonu
•
Przewód z wtykiem telefonicznym i wtykiem RS-232 wymagany do nawiązania połączenia między
komputerem i telewizorem (zgodny ze specyfikacją w instrukcji) należy nabyć osobno.
* W przypadku innych modeli należy podłączyć urządzenie do portu USB.
* Interfejs połączeniowy może różnić się od dostępnego w telewizorze.
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC)
(TV)
(PC)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2
– lub
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC)
(TV)
(PC)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2
Komputer–klient
Konfiguracje przewodu rS-232c
Konfiguracja 3-stykowa (przewód niestandardowy)
1
6
5
9
Komputer
Telewizor
RXD
2
2
TXD
TXD
3
1
RXD
GND
5
3
GND
LUB
RXD
3
2
TXD
TXD
2
1
RXD
GND
5
3
GND
D-Sub 9
Telefon
RS-232C
(Port szeregowy)
Set ID
Aby ustawić Identyfikator urządzenia, przejdź do rozdziału „
Mapowanie danych rzeczywistych” na stronie
1.
Naciśnij przycisk
SETTINGS. Zostanie wyświetlony ekran z głównymi menu.
2.
Naciskając przyciski nawigacji, przejdź do menu
OPTION i naciśnij przycisk OK.
3.
Naciskając przyciski nawigacji, przejdź do pozycji
SET ID i naciśnij przycisk OK.
4.
Przewijając w lewo lub w prawo, wybierz numer identyfikacyjny urządzenia i wybierz opcję
cLOSE.
Dostępny zakres wartości: od 1 do 99.
5.
Po zakończeniu naciśnij przycisk
EXIT.
* (Zależnie od modelu)
