INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DESLIZABLE DE 30"
1 1/8"
(2,86 cm)
PARTE
DELANTERA DEL
ARMARIO
F
Ref.
22 7/8" (58,1 cm) min.
23 1/4" (59,05 cm) max.
(véa la nota 4)
IMPORTANTE
:
El ancho de la cubierta y el
armario debe de ser igual al ancho del corte.
E. ANCHURA DE RECORTADO
(encima y armario)***
F. PROFUNDIDAD DE
RECORTADO
G. ALTURA DEL
MOSTRADOR
30±1/16"
(76,2±0,15 cm)
21 3/4" (55,2 cm) Min.
22 1/8" (56,2 cm) Max
24" (61 cm) Min. con un protector trasero.
35 7/8" (91,1 cm) Min.
36 5/8" (93 cm) Max.
***IMPORTANTE: Para el corte a lo ancho (dimensión E) de más de 30 1/16" (76,4 cm) para evitar que
se rompa la cubierta, asegúrese que el artefacto esté centrado en la abertura de la mesada mientras
lo presiona. Levante las patas ajustables y las ruedas ajustables traseras a una altura mayor a la del
mueble (ver página 17), inserte el electrodoméstico dentro del gabinete y después nivélelo. Asegúrese
que le unidad este soportada por las patas adelante y por las ruedas en la parte de atrás y NO por la
cubierta superior sobre la encimera.

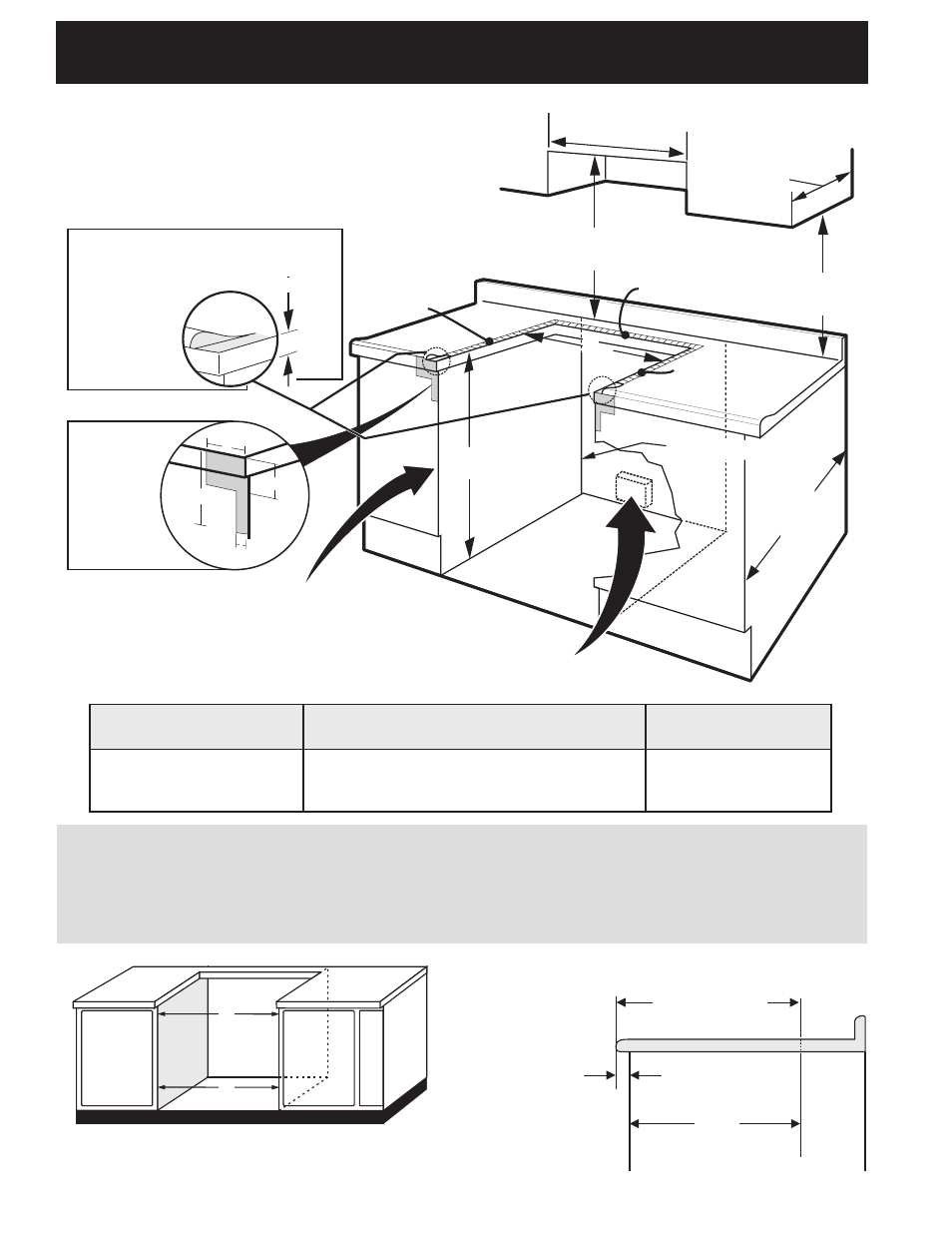

Dimensiones del contador
E
E
G
E
½”
min.
3/8”
min.
½”
min.
13/16
”
min.
4 1/4
”
min.
1/8
”
min.
1 5/8
”
min.
24" Mín.
(61 cm) Mín.
Aprox. 1 7/8"
(4,8 cm)
30" Mín.
(76,2 cm) Mín.
13"
(33 cm)
La caja de empalmes o el enchufe de conexión con la tierra
debería situarse de 8" a 17" (20,3 - 43,2 cm) del armario derecho
y de 2" a 4" (5,1-10,2 cm) del suelo.
Lije la parte
elevade del borde
para obtener las
31 1/2" (80 cm)
de ancho del
reborde de
la plancha
de cocinar.
Localise las puertas del armario 1" (2,5
cm) mín. del huecode la abertura.
18" Mín.
(45,7 cm) Mín.
30" Mín. (vea la nota 3)
(76,2 cm) Mín. (vea la nota 3)
1 ½" Máx.
(3,8 cm Máx.)
El area
sombreada
debe estar
libre de
cualquier
puerta o
cajón.
Estas superficies
deben de ser
planas y niveladas
(área rayada).
