INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS
(Para modelos de 30 & 36 pulgadas)
14
Armario del horno de pared
Instalación típica de la plancha de cocinar a gas por encima de un horno eléctri-
co empotrado instalado debajo del mostrador
PLANCHA DE COCINAR
18” (45.7 cm) Máx.
5”
(12.7 cm)
Unión
4” (10.2cm)
Unión
120V/60Hz
Toma de co-
rriente a tierra
Lado derecho
del armario
regulador de
presión
Unión
Conector flexible
Cabinet sides or
filler panel
6½”
(13.5 cm)
Mín.
Tubo múltiple
Válvula de cierre manual
(Debe de ser accessible para el
funciona-miento de la válvula de
cierre)

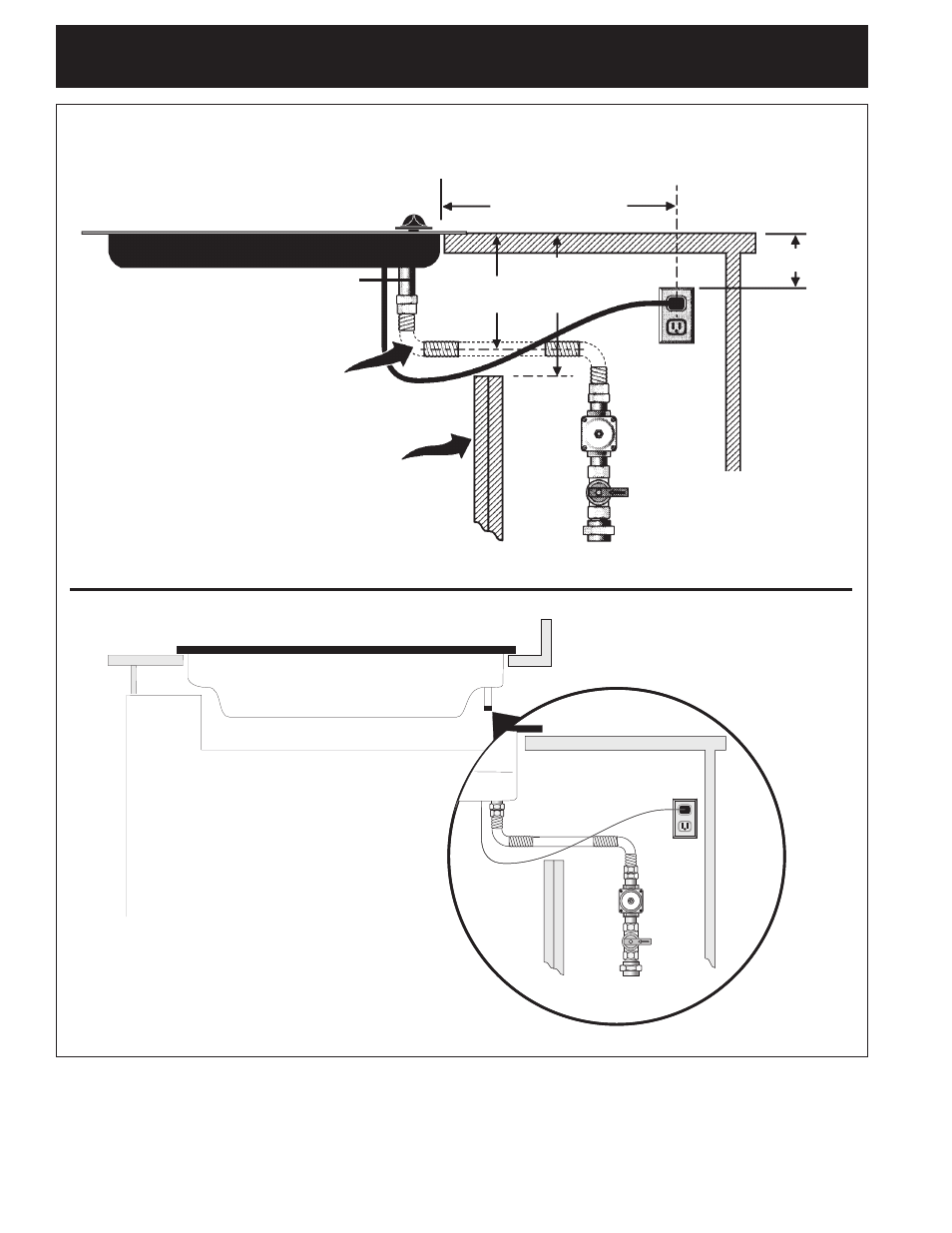

Figura 4
Cooktop
Wall Oven
Side view
Front view
ESTUFA DE GAS
Vista de lado del
horno de pared
Vista anterior
