INSTRUCCIONES DE INSTALACIÓN DE COCINAS DE GAS DE 30"
(Modelos con quemadores sellados)
NOTAS:
1. No pellizque el cordón eléctrico o el conducto flexible de gas
entre la estufa y la pared.
2. No selle la estufa a los armarios de lado.
3. Un espacio mínimo de 24" (61 cm)
entre la superficie de la estufa y el
fondo del armario cuando el fondo
del armario de madera o metal está
protegido por no menos de 1/4" (0,64
cm) de madera resistente al fuego
cubierta por una lámina metálica de
MSG, número 28, 0,015" (0,4 mm) de
acero inoxidable, 0,024" (0,6 mm) de
aluminio, ô 0,02" (0,5 mm) de cobre.
Un espacio mínimo de 30" (76,2 cm)
cuando el armario no está protegido.
4. Para los recortados menos que 22
7/8", el electrodoméstico aparecería
ligeramente en el exterior del armario.
5. Deje por los 19 ¼" (48,9 cm) de
espacio libre para la profundidad de la
puerta cuando esta abierta.
1 1/8"
(2,86 cm)
PARTE DELANTERA DEL
ARMARIO
F
Ref.
22 7/8" (58,1 cm) min.
23 1/4" (59,05 cm) max.
(nota 4)
A
D
C
B
Panel lateral
Puerta
abierta
(vea la nota
5 )

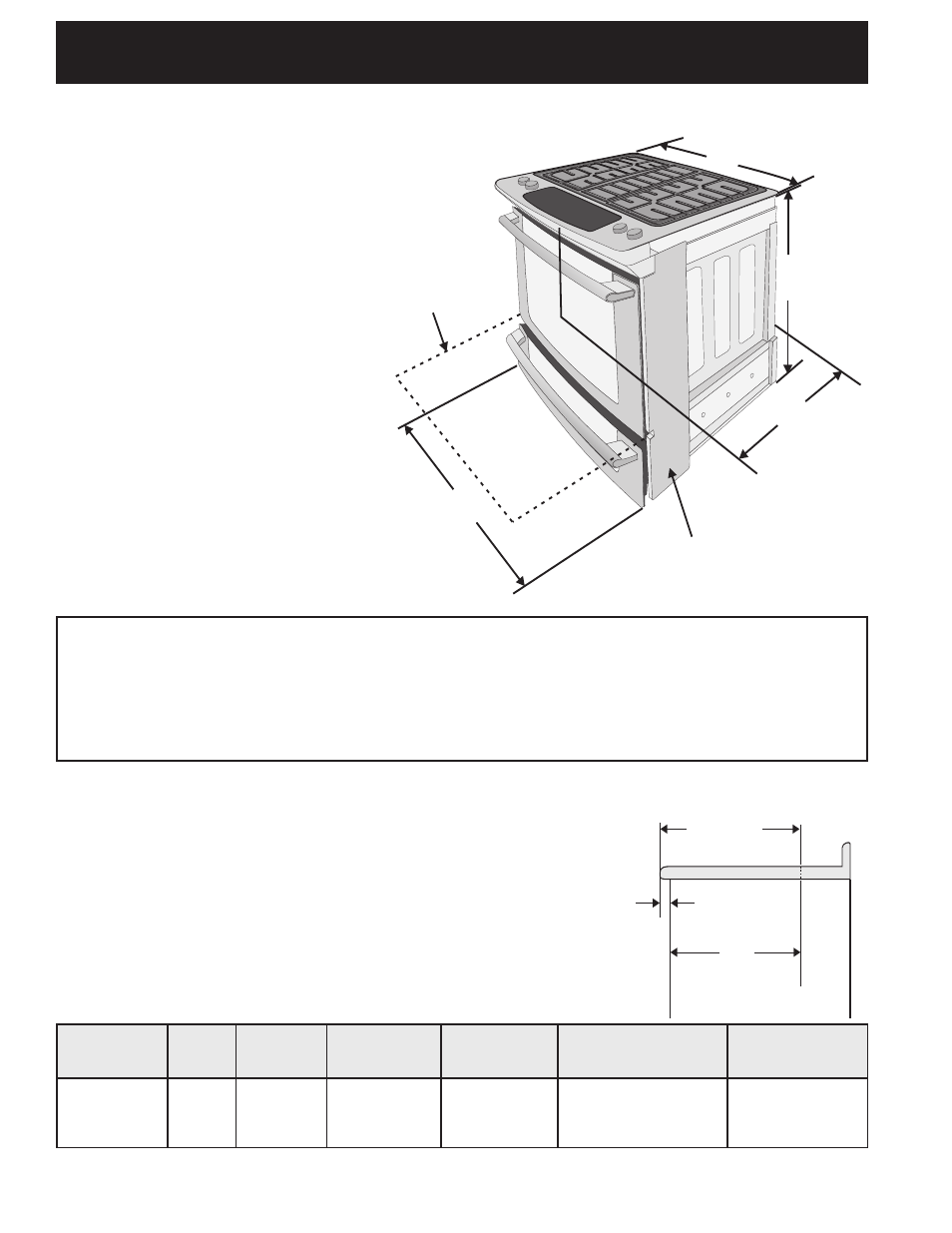

Figura 1
*IMPORTANTE: Para el corte a lo ancho (dimensión E) de más de 30 1/16" (76,4 cm) para
evitar que se rompa la cubierta, asegúrese que el artefacto esté centrado en la abertura de
la mesada mientras lo presiona. Levante las patas ajustables y las ruedas ajustables traseras
a una altura mayor a la del mueble (ver página 15), inserte el electrodoméstico dentro del
gabinete y después nivélelo. Asegúrese que le unidad este soportada por las patas adelante
y por las ruedas en la parte de atrás y NO por la cubierta superior sobre la encimera.
A.
ALTURA
B.
ANCHURA
C.
ANCHO DE
LA PLANCHA
DE COCINAR
D.
PROFUNDIDAD
A LA FRENTE DE
LA ESTUFA
E.
ANCHO DE
RECORTADO*
(cubierta y armario)
F.
PROFUNDIDAD DE
RECORTADO
G.
ALTURA DEL
MOSTRADOR
35 5/8" (90.5 cm)
36 5/8" (93 cm)
30"
(76.2 cm)
31 ½"
(80 cm)
28 5/16"
(71.9 cm)
30± 1/16"
(76.2± 0.15 cm)
21¾" (55.2 cm) min.
22
1
/
8
" (56.2 cm) max.
24" (61 cm) Min. con un
protector trasero.
36 5/8" (93 cm) Max.
35 7/8" (91.1 cm) Min.
