Instalación

Retire el panel delantero desmontable (refiérase a la
página 5). Deslice el manguito de montaje de la unidad
principal (ver “Remoción” en esta página). Inserte el
manguito de montaje en el tablero de instrumentos.

• Por favor examinar la instalación. Asegúrese de que no se aplique

presión externa a la parte superior de la unidad ni a la pieza frontal
desmontable.

Refuerce siempre la instalación de la unidad principal
con la abrazadera metálica de montaje (no
suministrada). Fije el cable de tierra de la unidad a una
parte metálica despejada, usando un tornillo (*) que ya
está fijado en el chasis del automóvil.

• Para el tornillo marcado **, utilice un tornillo apropiado para el lugar

de montaje.

Conecte cada uno de los cables de entrada
provenientes de un amplificador o ecualizador a los
cables de salida correspondientes provenientes de la
parte trasera izquierda del CDE-9845/CDE-9843/CDE-
9841. Conecte todos los demás cables del CDE-9845/
CDE-9843/CDE-9841 siguiendo las instrucciones de la
sección CONEXIONES.

Deslice el CDE-9845/CDE-9843/CDE-9841 dentro del
panel de instrumentos hasta que suene un “clic”. La
unidad está ahora bloqueada en su lugar y no saldrá
accidentalmente del tablero de instrumentos. Instale el
panel delantero desmontable.

Remoción

1. Retire el panel delantero desmontable.
2. Inserte los soportes opcionales en la parte posterior, a lo

largo de las guías situadas en los laterales de la unidad.
Ahora se puede extraer la unidad del manguito de montaje.

3. Tire la unidad hacia fuera, manteniéndola destrabada

mientras lo hace.

• Fije el cable de tierra de la unidad a una parte metálica despejada,

usando un tornillo (*) que ya está fijado en el chasis del automóvil.

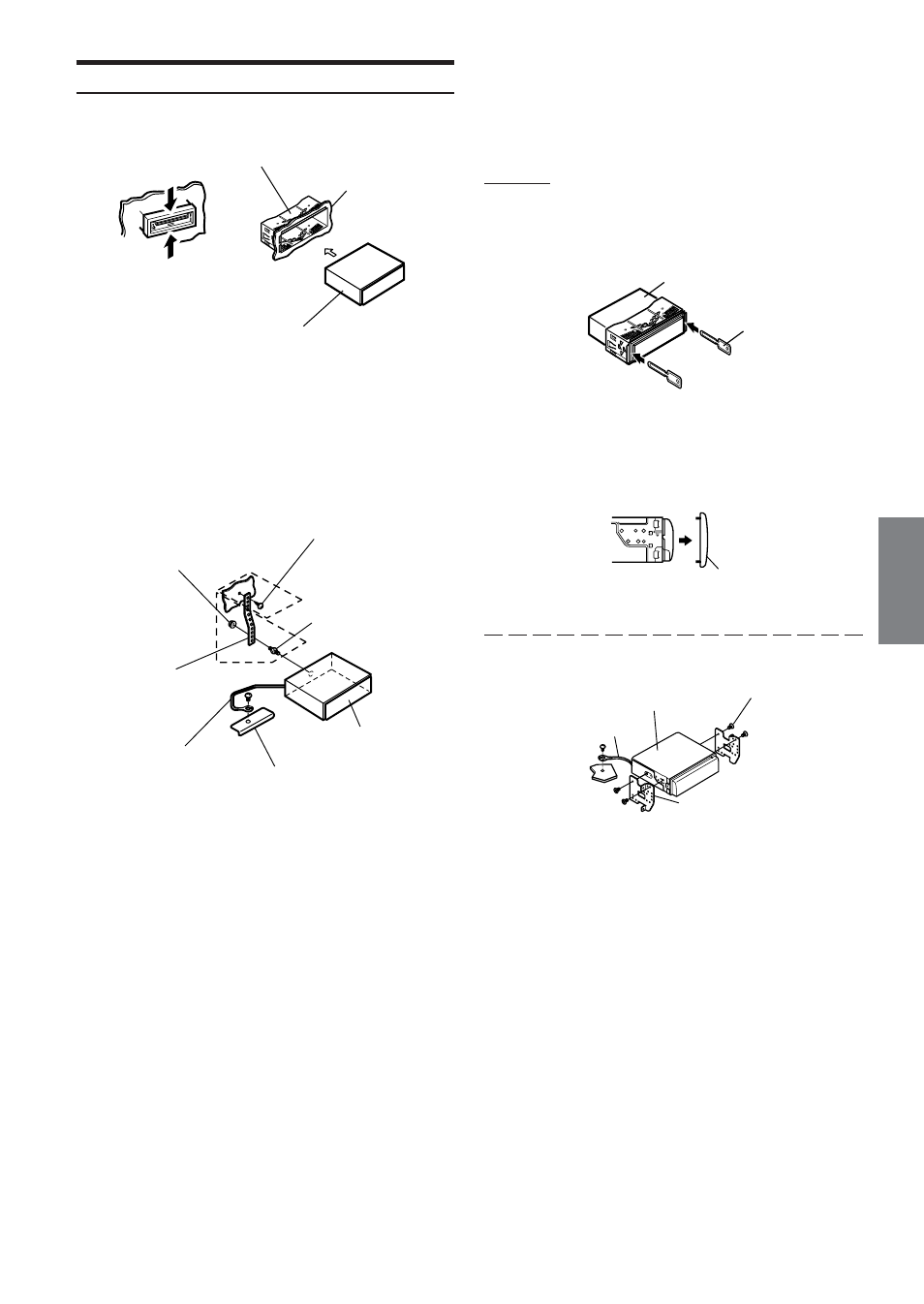

CDE-9845/CDE-9843/CDE-9841

Manguito de montaje
(Incluído)

No aplicar ninguna
presión aquí

Tablero de
instrumentos

CDE-9845/CDE-9843/
CDE-9841

Perno

Chasis

Tornillo

Cable de tierra

Tuerca hexagonal (M5)

Abrazadera
metálica
de montaje

Placafrontal

Cable de tierra

Tornillos (M5

× 8)

(Incluídos)

Soporte de montaje

Esta unidat

Soporte (Incluídos)
