5
AutoDrain NanoMist Technology
™

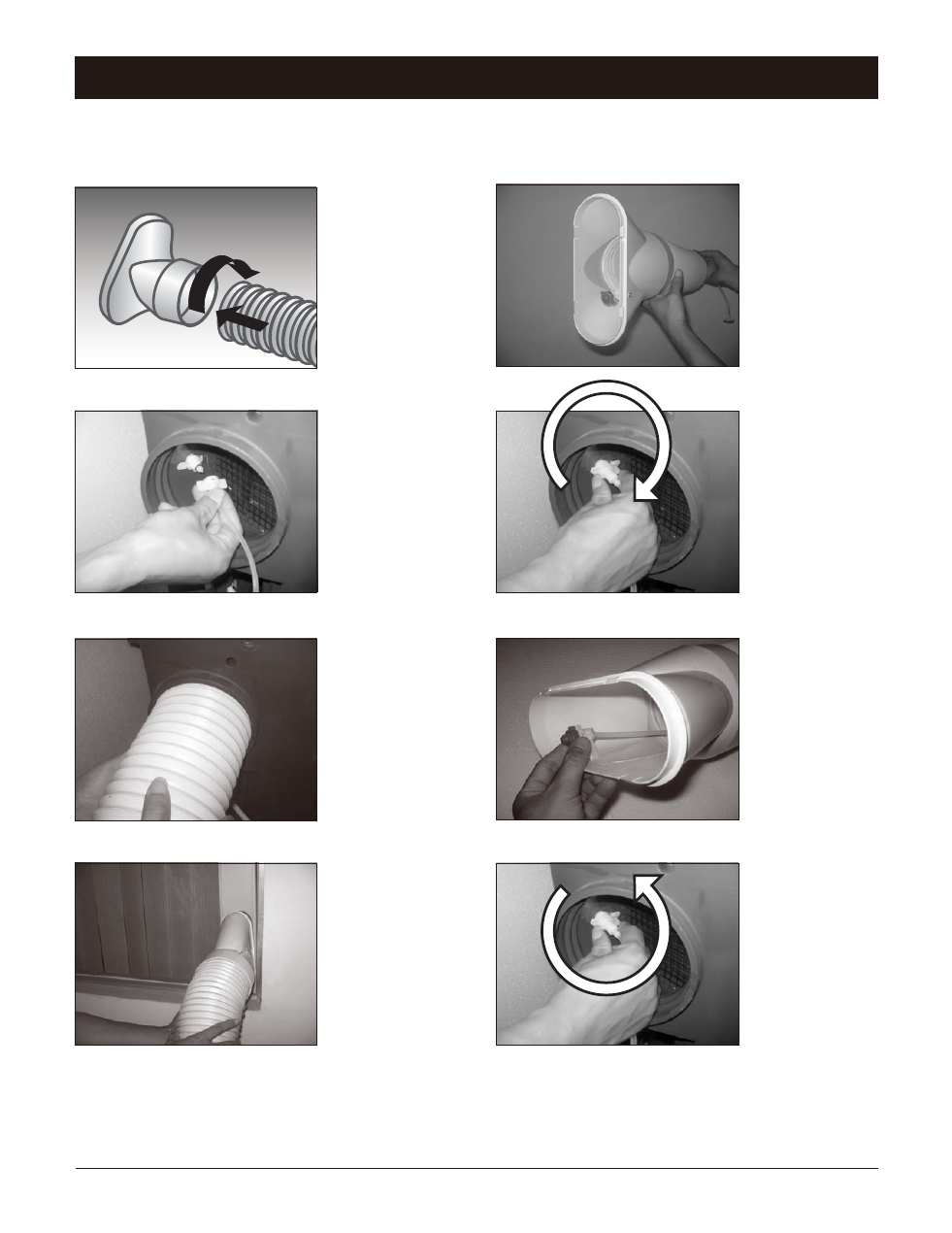

Assembly
2
3
6
8
4
5
7
1
Coupez sur
l’atomiseur d’eau
à la � n du tuyau
en spirale au
support.
Dépliez le tuyau
� exible avec
le connecteur
d’adaptateur de
tuyau attaché et
le claquez dans
la barre de
glissement de la
enêtre fenêtre.
Seulement
Exigé Pour le
Désassemblage.
A� n d’ouvrir le
connecteur rapide,
poussez l’étiquette
et tournez le
connecteur 90
degrés opposés
dans le sens des
aiguilles d’une
montre.
Mettez le tuyau
d’eau qui est en
spirale dans l’air
le chaud tuyau
� exible.
Connectez la
partie femelle du
connecteur rapide
à la � n du tuyau
d’eau enspirale à
la partie mâle dans
le tuyau de sortie
d’air chaud.
Tournez le
connecteur
90 degrés dans le
sens des aiguilles
d’une montre
jusqu’à ce qu’il
est verrouillé à
sa place.
Tendez la � n du
tuyau légèrement.
Attachez le
connecteur de
la barre de
glissement de la
fenêtre au tuyau
d’Echappement en
le tordant mme
indiqué.
Tendez la � n du
tuyau légèrement.
Assemblez le tuyau
chaud d’air sur
l’unité en vissant
dans le sens des
aiguilles d’une
montre.
