INSTRUÇÕES DE USO
bloqueada. Para desbloquear a viseira das posições de paragem é suficiente, acionando como acima indicado, exercer uma ligeira pressão
na fase inicial do movimento até ao desbloqueio da posição de bloqueio.
Durante a condução a viseira não deve nunca ser deixada nas posições intermédias; deve estar sempre bloqueada nas posições de bloqueio.

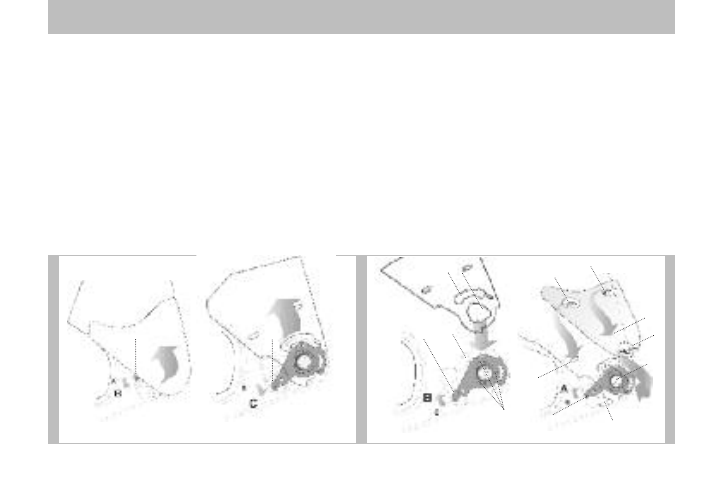

Desmontagem: - veja figura 9
Abra completamente a viseira atй а posição de bloqueio; nesta posição, é possível atuar nas alavancas de desengate (H) do mecanismo da
viseira colocadas debaixo das coberturas laterais.
Mova a alavanca (H) para a posição (B). Remova a cobertura rodando a parte traseira para o exterior e depois proceda à extração destes dos
orifícios de fixação feitos na viseira. Repita as operações no lado oposto
Mova a alavanca (H) para a posição (C). Remova a viseira do mecanismo. Repita as operações no lado oposto.
Montagem: - veja figura 10
Controle que ambas as alavancas (H) de acionamento do mecanismo estão na posição (C). Coloque a extremidade lateral da viseira no
mecanismo de modo que as ranhuras (K-S) da viseira correspondam com as linguetas (W) e o perno (X) presentes no mecanismo.
Pressione ligeiramente na extremidade da viseira e coloque a alavanca de acionamento (H) na posição (B). Repita a operação no lado oposto.
Com a montagem completa controle que a viseira esteja firmemente vinculada ao capacete, que gira livremente e que fique bloqueada
70
H
H
H
W
J
Z
T
H
Y
T
U
Z
K
X
X
figura 9
figura 10
