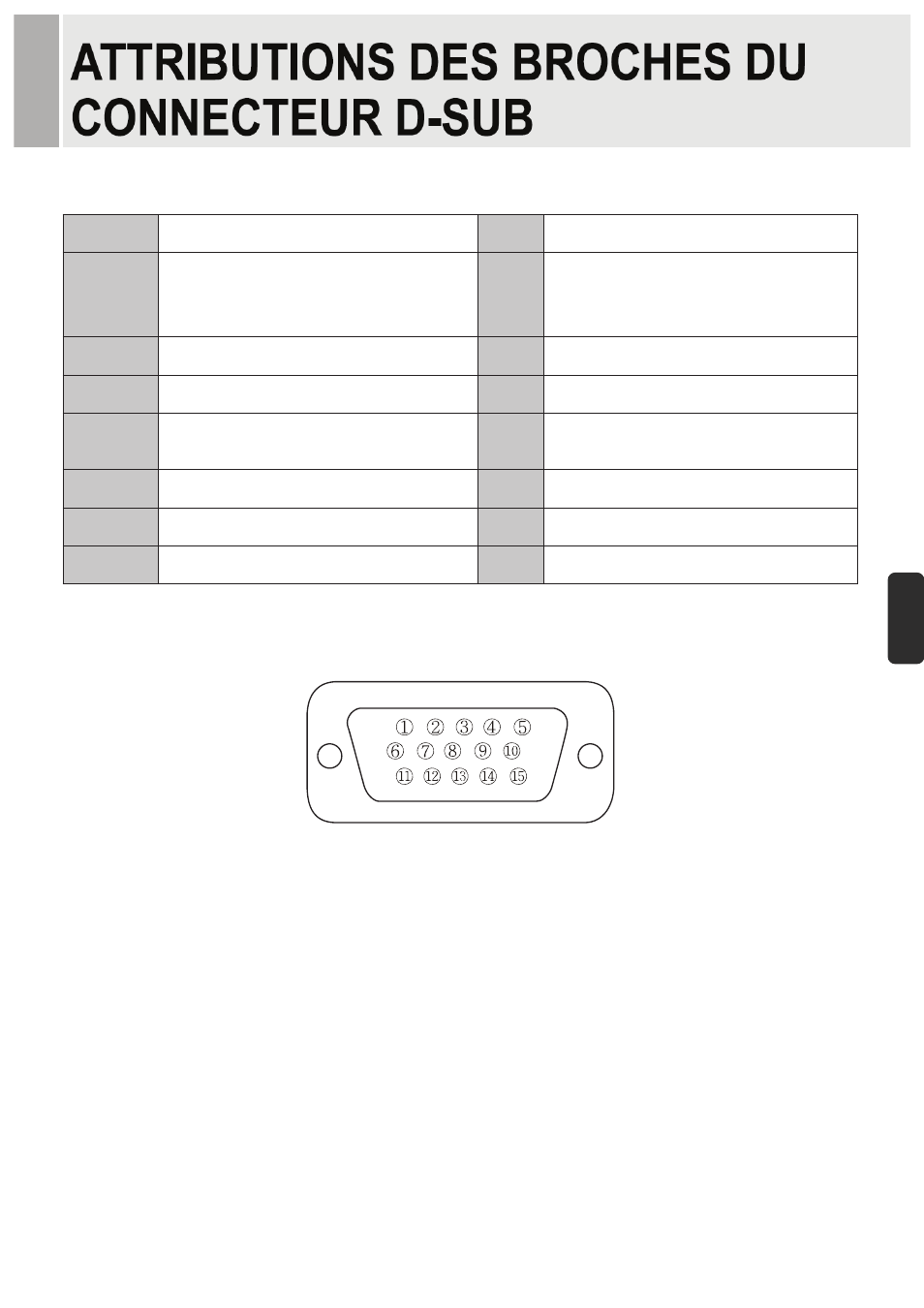

ඖ ඖ Attribution des Broches
Broche 1 RED VIDEO (VÍDEO, ROUGE) 9
2 GREEN VIDEO (VÍDEO, VERT) 10 SIGNAL CABLE DETECT
(DETECTION DU CABLE DE
SIGNAL)
3 BLUE VIDEO (VÍDEO, BLEU) 11 GROUND (TERRE)
4 GROUND (TERRE) 12 SDA (pour DDC)
5 GROUND (TERRE) 13 H-SYNC (ou (SYNCHRONISATION
H+V)
6 RED GROUND (TERRE, ROUGE) 14 V-SYNC (SYNCHRONISATION-V)
7 GREEN GROUND (TERRE, VERT) 15 SCL (pour DDC)
8 BLUE GROUND (TERRE, BLEU)
D-SUB
ඖ Accessoires
1. Cordon d’alimentation
2. Adaptateur pour le cordon d’alimentation
3. Manuel de l’Utilisateur
4. Câble VGA (RGB-PC)
5. Base et 3 vis FS4x10
6. Câble DVI (Optionnel)
7. Câble stéréo (optionnel)
8. Support de montage sur paroi (optionnel).
