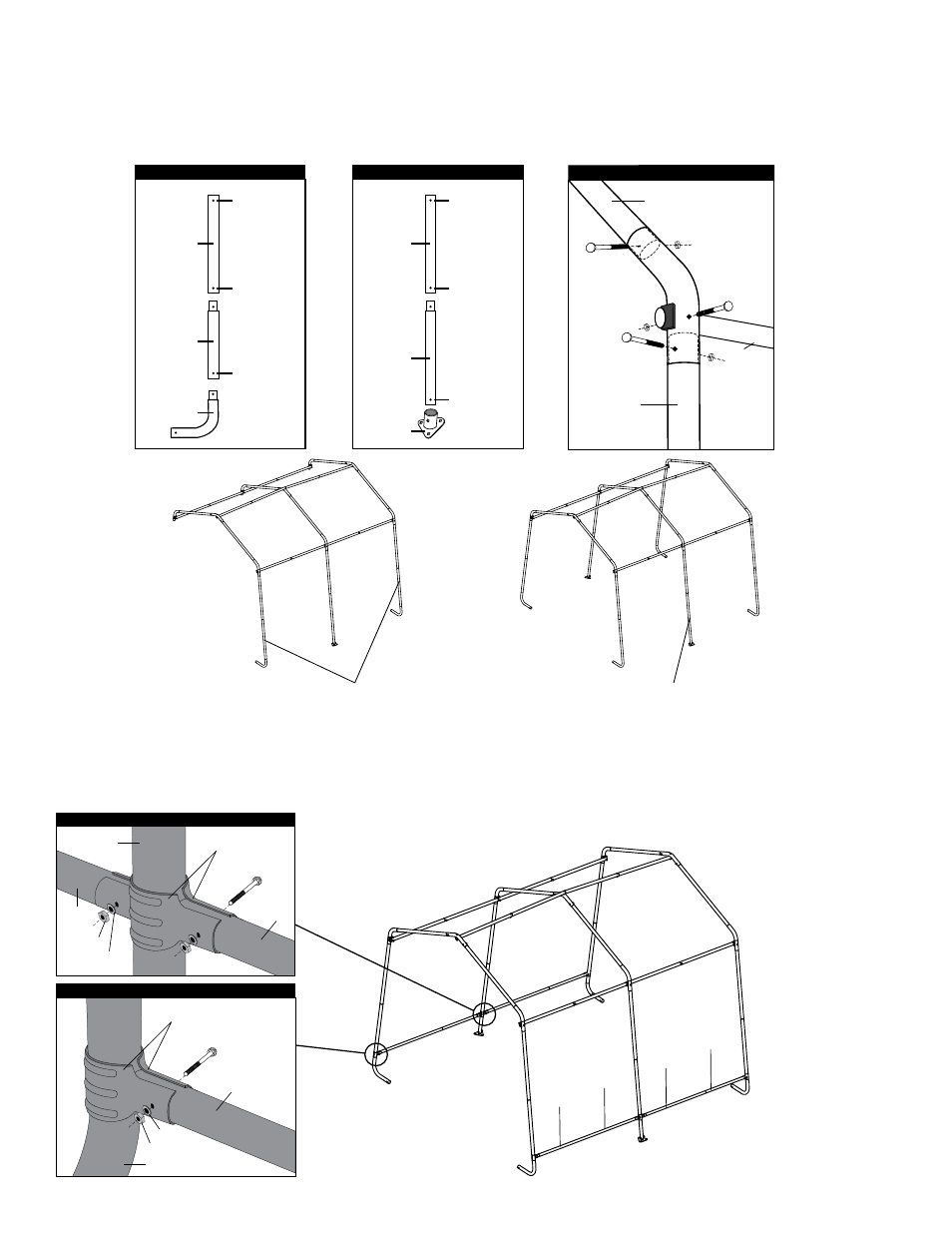

3. enSAMBle loS PUntAleS rectoS Y lAS PAtAS
Utilice los pernos según las indicaciones de ilustraciones.
4. Monte loS cArrIleS De lA cUBIertA
A. Monte las piernas de la esquina y las piernas medias.
B. Ate las piernas con los pernos en un lado del marco de la azotea.
C. Ate las piernas restantes con los pernos al lado opuesto del marco de la azotea.
A.
Coloque los largueros de cubierta (800163, 13345) en cada puntal y asegúrelos con una abrazadera de cubierta.
B.
Deslice los largueros de cubierta de modo que estén a 20,3 cm (8 pulgadas) de la tierra y apriete los pernos.
802633
802634
Utilice los
pernos
03032
Utilice los
pernos
10115
Utilice los
pernos
10115
802637
Piernas de la esquina
12270
802633
802635
Piernas medias
Utilice los
pernos
03032
Utilice los
pernos
10115
Utilice los
pernos
10115
Frente
trASero
Piernas de la esquina
Piernas medias
800163
800163
13345
13345
Ate las piernas al marco de la azotea
01010
01010
01010
03032
03032
802497
802632
800598
802633
(Pierna
montada)
Abrazaderas del carril cruzado de la costilla de extremo
10115
800163
13202
802637
01011
01010
Abrazaderas del carril cruzado de la costilla media
10115
800163
13345
13201
802635
01010
01011
