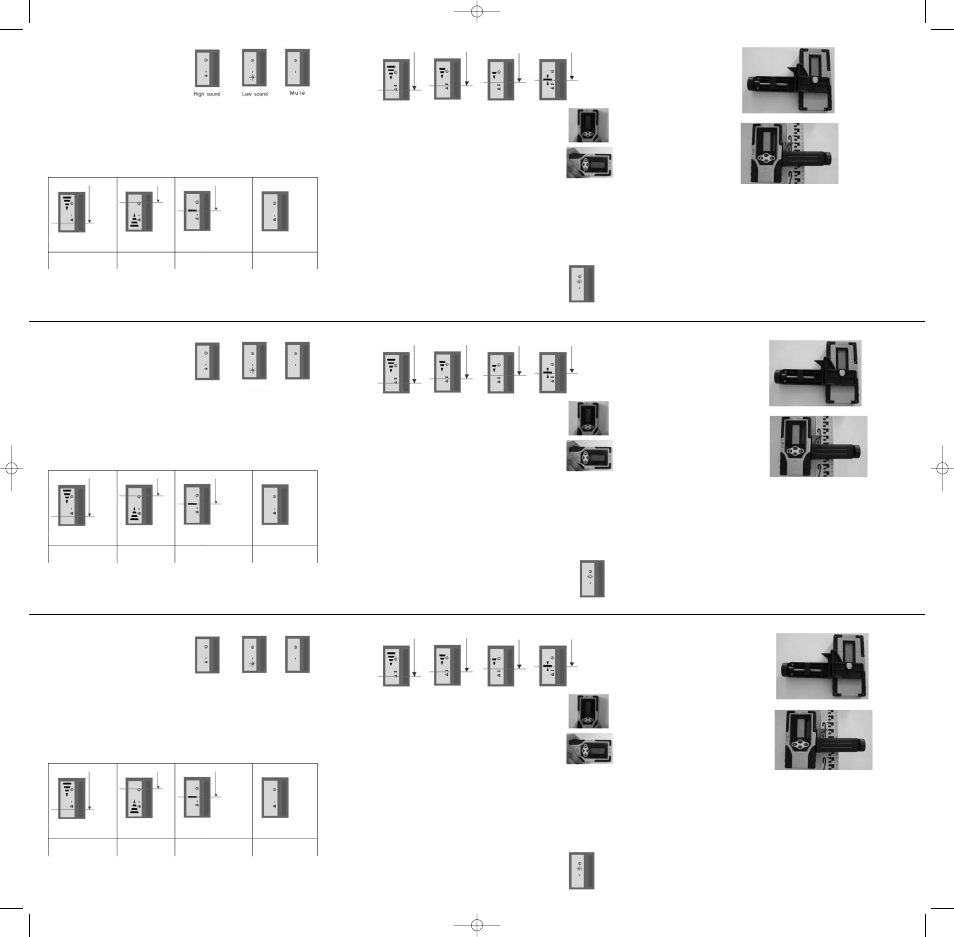

Volume Key
Power on and press the volume key, the
unit will cycle between a high sound,
low sound and mute. The sound symbol
displayed on the LCD will change
accordingly.
Note: There will be two beeps when turning the unit on and off. There will be one
beep when changing functions.
Detecting Laser Level Signals
While detecting laser signals, the LCD will desplay as follows: (take the set-up
state of high sound and fine detection as an example)
When the laser signal is near the on-grade mark, the displayed up and down arrows
will decrease as the distance to the on-grade mark drecreases.
1. When detecting a horizontal laser signal, it is important to have
the bubble vial centered, as the deflection of the receiver will
influence its receiving accuracy.
2. When detecting a vertical laser signal, it is important to have the
bubble vial centered, as the deflection of the receiver will influence
its receiving accuracy.
3. Keep the reception window facing the laser while detecting.
4. Hold the unit stable while detecting.
LED Function
Power on and press the LED key, the LCD will now be backlit.
Automatic Shut-off Function
When the unit does not receive a laser signal for 6 minutes, the unit will power off
automatically.
Low Battery Display Function
When the battery sign blinks on the LCD, the battery is low and
needs to be replaced. If the battery is very low, the unit will
power off automatically. Replace the battery.
Rod Clamp
Connecting to the rod clamp.
Connecting to the grade rod.
5. Detector Maintenance
• Keep the unit, particularly the reception window, clean. If it does get dirty, use a cloth to wipe
it clean.
Laser signal
The laser signal is down
Sound: rapid short beeps
Laser signal
The laser signal is up
Sound: slow short beeps
Laser signal
Horizontal bar indicated on-grade
Sound: continuous sound
No laser signal is detected
Sound: no sound
Laser signal Laser signal Laser signal Laser signal
Botón del volumen
Encienda y presione el botón del volu-
men para que el instrumento cambie a
volumen alto, volumen bajo y silencio. El
símbolo del volumen mostrado en la
pantalla cambiará respectivamente.
Aviso: Se escucharán dos pitido al encender y apagar el instrumento. Habrá un pitido
al cambiar las funciones.
Detección de las señales del nivel láser
Cuando el instrumento detecte señales de láser, la pantalla se verá como sigue:
(tome el ajuste del volumen alto y de la detección fina como ejemplo)
Cuando la señal de láser esté cerca de la marca de nivel, las flechas hacia arriba y
hacia abajo se acercarán hacia la marca de nivel.
1. Al detectar una señal de láser horizontal, es importante que la
ampolla de la burbuja esté centrada, ya que la deflexión del
receptor influenciará la exactitud recibida.
2. Al detectar una señal de láser vertical, es importante que la
ampolla de la burbuja esté centrada, ya que la deflexión del recep-
tor influenciará la exactitud recibida.
3. Cuando el instrumento detecte, mantenga la ventana de recepción
mirando hacia el láser.
4. Cuando detecte, mantenga el instrumento estable.
Función para LED
Encienda y presione el botón para LED y la pantalla tendrá luz de fondo.
Función de apagado automático
Si el detector no recibe una señal de láser durante 6 minutos, se apagará
automáticamente.
Función de visualización de batería baja
Cuando el símbolo de batería aparezca de forma intermitente en la
pantalla, quiere decir que la batería está baja y que debe cambiarse.
Si la batería está muy baja, el instrumento se apagará automática-
mente. Cambie la batería.
Abrazadera de estadal
Conexión a la abrazadera de estadal.
Conexión al estadal.
5. Mantenimiento del detector
• Mantenga limpio el instrumento, en especial la ventana de recepción. Si la unidad se ensucia,
use un paño para limpiarlo.
Señal de láser
La señal de láser está abajo
Sonido: Pitidos rápidos y cortos
Señal de láser
La señal de láser está
arriba
Sonido: Pitidos lentos y
cortos
Señal de láser
Barra horizontal a nivel
Sonido: Sonido continuo
No se detecta señal de
láser
Sonido: No hay sonido
Señal de láser Señal de láser Señal de láser Señal de láser
Touche de volume
Mettez l’appareil en marche et appuyez
sur la touche de volume pour sélection-
ner l’une des trois options : volume
élevé, volume faible et silencieux. Le
voyant du volume affiché sur l’écran à
CL changera selon l’option choisie.
Remarque: L’instrument émet deux bips lorsqu’on l’allume ou qu’on l’éteint. Il émet
un bip lors des changements de fonction.
Détection des signaux laser
Lors de la détection des signaux laser, l’écran affichera ce qui suit (servez-vous
des positions de volume élevé et de détection micrométrique comme exemples)
Lorsque le signal laser s’approche de la marque de niveau, les flèches rétrécissent à
mesure que la distance entre le signal et la marque diminue.
1. Il est important de centrer la fiole lorsque vous voulez détecter un
signal laser horizontal, car la déviation du récepteur modifiera la
précision de sa réception.
2. Pour la même raison, il est également important de centrer la
fiole lorsque vous voulez détecter un signal laser vertical.
3. Maintenez la fenêtre de réception face au laser pendant la
détection.
4. Maintenez l’appareil en place pendant la détection.
Fonction DEL
Mettez l’appareil en marche et appuyez sur la touche DEL pour rétroéclairer
l’écran.
Fonction d’arrêt automatique
L’appareil s'éteint automatiquement lorsqu'il ne reçoit aucun signal laser pendant
6 minutes.
Fonction d’affichage de la faiblesse de la pile
Lorsque le voyant de la pile clignote à l’écran, vous devez rem-
placer celle-ci. Si la pile est très faible, l’appareil s’éteindra
automatiquement. Remplacez la pile.
Pince de la tige
Raccordement à la pince de la tige.
Raccordement à la tige d’inclinaison.
5. Entretien du détecteur
• Veillez à ce que l’instrument (la fenêtre de réception en particulier) soit toujours propre. Si des
saletés s’y accumulent, nettoyez-le à l’aide d’un chiffon.
Signal laser
Le signal laser est bas.
Son: bips courts et rapides
Signal laser
Le signal laser est haut.
Son: bips courts et lents
Signal laser
Barre horizontale de niveau
Son: son continu
Aucun signal laser n’est
détecté.
Son: aucun son
Signal laser Signal laser Signal laser Signal laser
Volumen alto Volumen bajo Silencio
Volume élevé Volume faible Silencieux
