Pfister 0X9-110A - Manual (Page 7)

ESPAÑOL
ESP
A
Ñ
OL
7
8
9
10

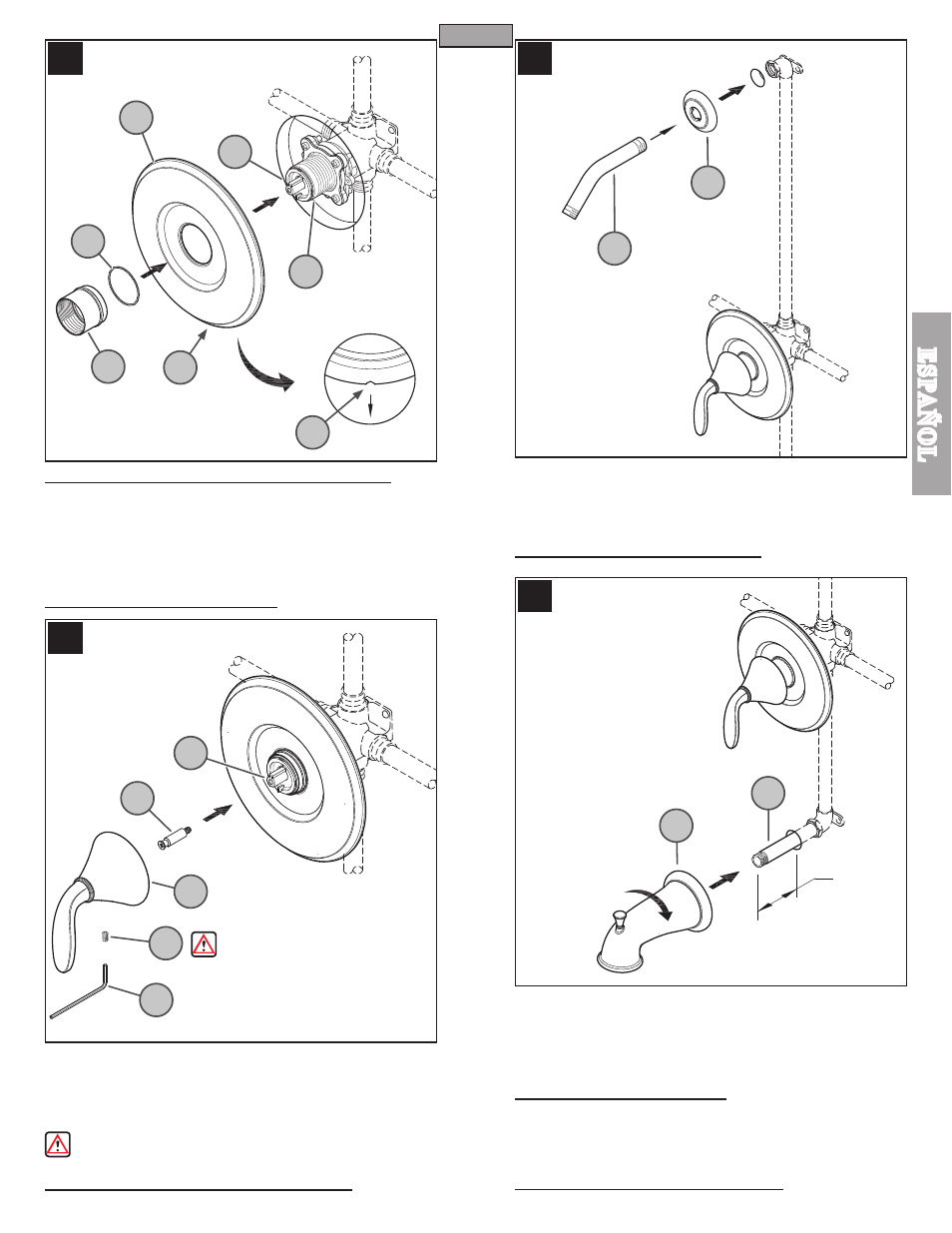

7 CÓMO COLOCAR EL REBORDE PARA ACABADO
Coloque el reborde (7A) en la válvula (7B) con el agujero para drenaje (7C) en la
parte inferior. Coloque la arandela para protección (7D) en el extremo corto del
manguito para retención reversible (7E). Enrosque el manguito para retención
(7E) en la sección roscada del vástago con bonete (7G). Apriete el manguito
para retención (7E) con la mano hasta que el reborde (7A) quede comprimido
suavemente con la superficie terminada de la pared. Si el extremo corto del
manguito para retención (7E) es muy corto, dele vuelta para usar el lado largo.
8 CÓMO COLOCAR LAS MANIJAS
Enrosque la extensión del vástago (8A) en el vástago de la válvula (8B).
Enrosque el tornillo de ajuste (8C) en la manija (8D) y gírelo solamente dos
o tres revoluciones. Con la válvula en la posición cerrada, coloque la manija
(8D) en la extensión del vástago (8A) y apriete el tornillo de ajuste (8C) usando
la llave hexagonal (8E) que se suministra.
Asegure de que el tornillo de ajuste (8C) esté apretado con seguridad
en la manija (8D).
9 CÓMO INSTALAR EL BRAZO DE LA DUCHA
Introduzca el extremo largo del brazo de la ducha (9A) en el reborde de la ducha
(9B). Coloque cinta para plomería PTFE en ambos extremos del brazo de la
ducha (9A) siguiendo las instrucciones del fabricante. Enrosque el extremo del
brazo de la ducha (9A) en el codo de la tubería dentro de la pared. Coloque
el reborde de la ducha (9B) firmemente en la pared.
10 CÓMO INSTALAR EL CONDUCTO
Coloque cinta PTFE en ambos extremos del acoplador de la tubería (10A) (no se
incluye). Enrosque el acoplador de la tubería (10A) en el codo dentro de la pared
y apriételo con una llave para tuberías. El acoplador de la tubería (10A) debe
salir entre 9,7 y 10 cm (3 ⅞ ” y 4”) de la pared terminada. Enrosque el conducto
de la tina (10B) en el acoplador de la tubería (10A) y apriételo hasta que el
conducto quede colocado adecuadamente y al ras con la pared terminada.
11 ACTIVACIÓN DE LA UNIDAD
Active el suministro de agua fría así como el de agua caliente, verifique que
no hay fugas.
12 FUNCIONAMIENTO DE LA VÁLVULA
7
3 7
/
8
” a 4”
7A
7G
7B
7E
7D
7C
7C
8A
8D
8C
8E
8B
9A
9B
10A
10B
