These installation instructions cover both Single and Double Towel Bars

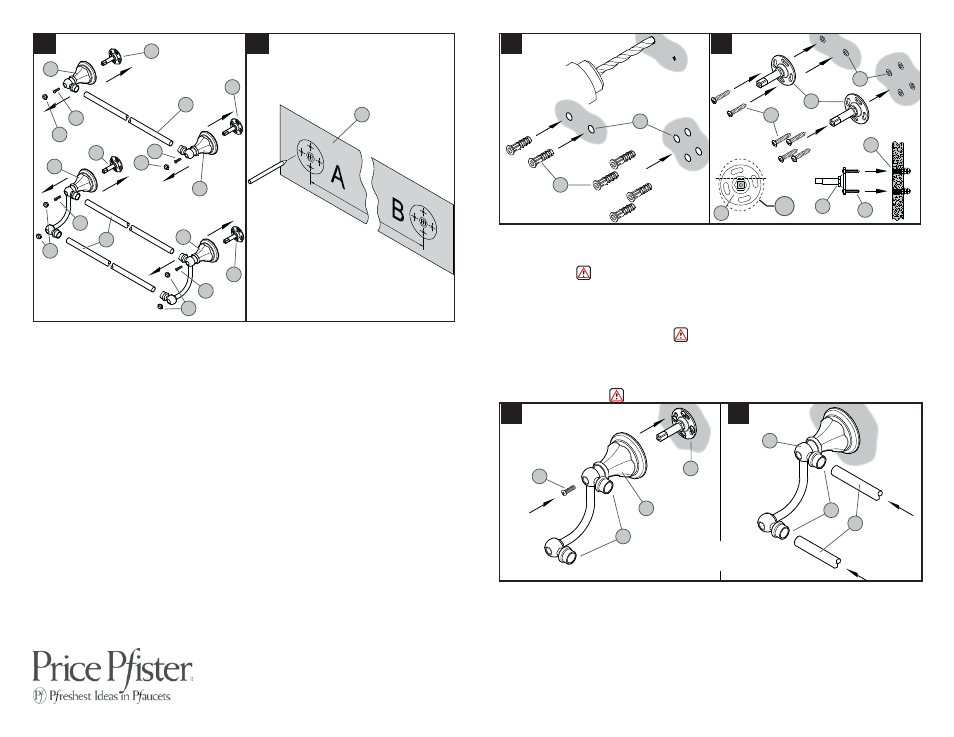

PREPARATION: (Your Towel Bar comes assembled.)
A
Remove decorative buttons (1) from Decorative Post (2). (Caution: do not use sharp or hard objects to remove
button.) Remove Bars (4) Mounting Screws (5) and Mounting Stems (3) from Decorative Posts (2).
B Use the Template Screw Hole Markings (A and B) to place the desired location. Template (6) must be horizontally
leveled. Using a punch or awl, tap the screw hole locations through the cross marks on the Template (6). For single
bar tap two cross markings and for double bar tap four cross markings.
INSTALLATION:
C Remove Template. (6) If installing into a stud, drill 1/ 8” holes and do not use the Anchors. If installing ito drywall, drill 1/4” holes
(7) as shown. Drill two holes for Single Bar and four for Double Bar. Insert Anchors (8) into the holes and tap fl ush with wall.
D Install both left and right Mounting Stems (3) by using the Screws (9) over the Anchors (8). Mounting Stems (3) must be horizontally
leveled (see D1).
E Place left Decorative Posts (2) over left Mounting Stem (3). Orient Decorative Post (2) so that the Support Sockets (10) face to the
right. Insert Mounting Screw (5) through the Decorative Post (2) and tighten until is fl ush with the wall. Do Not Over Tighten.
F Insert one end of Bars (4) into the left already mounted Decorative Post Socket (10).
Single Bar
Barra Sola
Barre Simple
Double Bar
Doble Barra
Double Barre
Single Bar
Barra Sola
Barre Simple Double Bar
Doble Barra
Double Barre
Single Bar
Barra Sola
Barre Simple
Double Bar
Doble Barra
Double Barre
Español:
Estas instrucciones de instalación cubren los toalleros de barra sola y de doble barra
PREPARACIÓN: (Su toallero de barra viene armado.)
A
Retire los botones decorativos (1) del poste decorativo (2). (Precaución: no utilice objetos afi lados o duros
para quitar el botón.) Quite la barras (4), los tornillos de montaje (5) y los vástagos de montaje (3) de los postes
decorativos (2).
B Utilice las marcas de agujeros para tornillos de la plantilla (A y B) para instalar en el lugar deseado. La plantilla (6)
debe estar nivelada horizontalmente. Con un punzón o una lesna, perfore los agujeros para tornillos en las marcas
de cruces de la plantilla (6). Para la barra sola, perfore dos marcas de cruz y para la doble barra perfore cuatro marcas
de cruces.
A B C D
E F
Español:
INSTALACIÓN:
C Retire la plantilla (6). Si va instalar sobre un montante, taladre agujeros de 1/8 pulg. y no use los anclajes. Si va a instalar en
un muro de tabique, taladre agujeros de ¼ pulg. (7) tal como se muestra. Taladre dos agujeros para la barra sola y cuatro para la
doble barra. Inserte los anclajes (8) en los agujeros hasta que queden a ras con la pared.
D Instale los vástagos de montaje izquierdo y derecho (3) con los tornillos (9) sobre los anclajes (8). Los vástagos de montaje (3)
deben quedar nivelados horizontales (ver D1).
Español:
E Coloque los postes decorativos (2) sobre el vástago de montaje izquierdo (3). Oriente el poste decorativos (2) de modo que las
boquillas de apoyo (10) apunten a la derecha. Inserte el tornillo de montaje (5) a través del poste decorativo (2) y apriételo hasta
que quede a ras con la pared. No apriete en exceso.
F Inserte un extremo de las barras (4) en la boquilla del poste decorativo (10) izquierda ya montada.
Français :
Ces instructions d’installation s’appliquent aux porte-serviettes 1 et 2 barres
PRÉPARATION : (le porte-serviettes est préassemblé)
A
Enlever les boutons décoratifs (1) des supports de montage (2). (Attention : ne pas utiliser d’objet coupant ou dur pour
enlever le bouton.) Retirer les barres (4), les vis de montage (5) et les tiges de montage (3) des support décoratifs (2).
B Déterminer la position que l’on désire pour le porte-serviettes au moyen des trous (A at B) du gabarit de perçage. Le
gabarit (6) doit être horizontal. Marquer l’emplacement des trous de vis en perforant les croix qui se trouvent sur le
gabarit (6) au moyen d’un poinçon ou d’un pointeau. Perforer deux croix pour un porte-serviettes 1 barre ou perforer
les quatre pour un porte-serviettes 2 barres.
Français :
INSTALLATION :
C Enlever le gabarit (6). En cas de pose sur un montant, percer des trous de 1/8 po et ne pas se servir des chevilles. En cas de
pose sur du placoplâtre, percer deux trous de 1/4 po (7) comme indiqué sur le gabarit. Percer deux trous pour un porte-serviettes 1
barre et quatre pour un porte-serviettes 2 barres. Enfoncer les chevilles (8) dans les trous jusqu’à ce qu’elles affl eurent.
D Poser les tiges de montage gauche et droite (3) en enfonçant les vis (9) dans les chevilles (8). Les tiges de montage (3) doivent
être horizontales (voir D1).
Français :
E Placer le support décoratif gauche (2) sur la tige de montage gauche (3). Orienter le support décoratif (2) de façon à ce que les douilles
de maintien (10) soient tournées vers la droite. Enfoncer la vis de montage (5) dans le support décoratif (2) et la serrer jusqu’à ce que
le support soit contre le mur. Ne pas trop serrer.
F Enfoncer une extrémité des barres (4) dans les douilles de maintien gauches (10) déjà montées sur le support décoratif.
