2

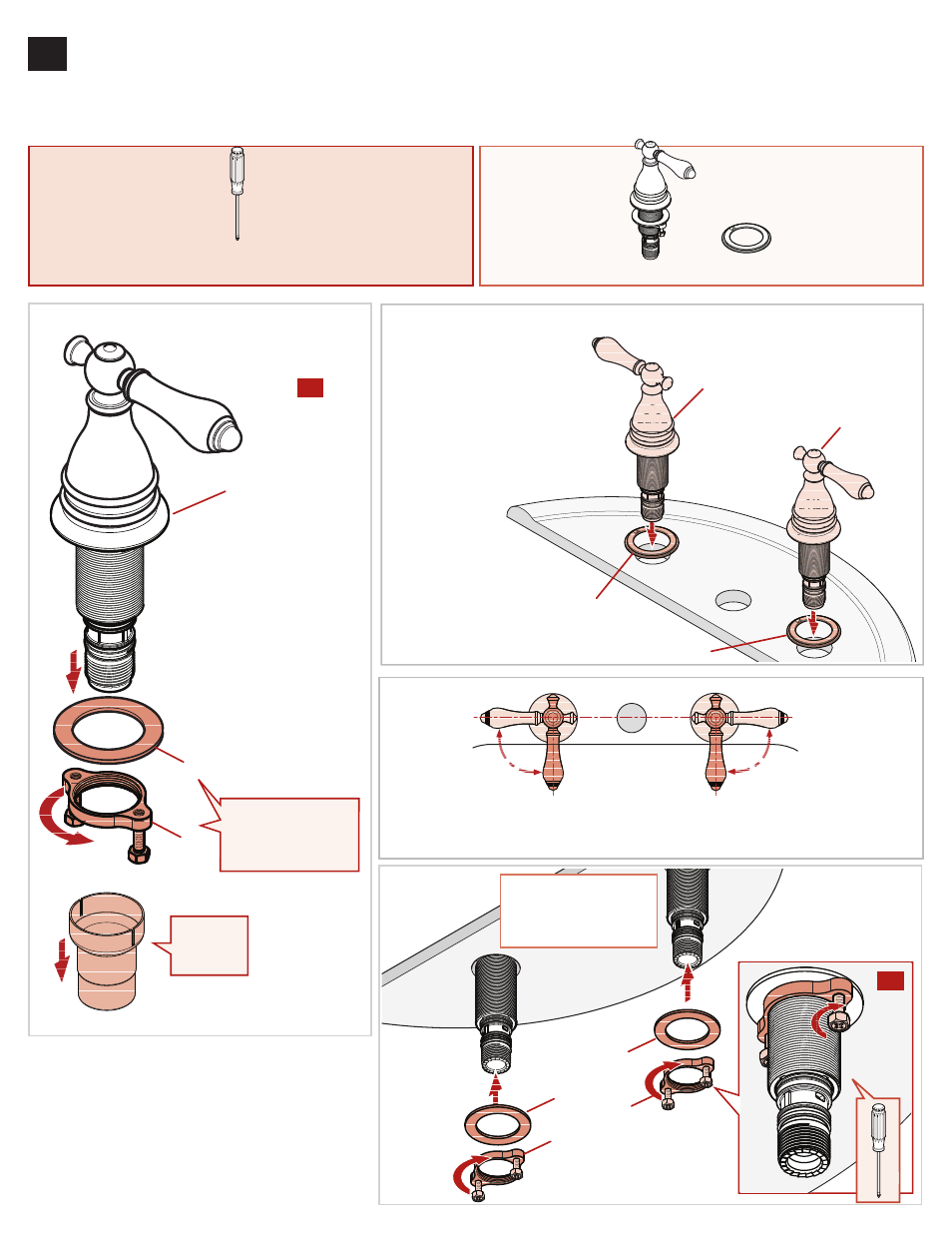

Prepare & Install Valve Bodies
Prepare e instale los cuerpos de la válvula
Préparez et installez les vannes
2
Hot & Cold
Caliente y fría
Chaud et froid
x2
2C
2B
2D
Red (Hot)
Rojo (caliente)
Rouge (chaud)
Blue (Cold)
Azul (fría)
Bleu (froid)
Save for Step 2D.
Reserve para el paso 2D.
Sauf pour l’étape 2D.
Closed
Cerrado
Fermé
Closed
Cerrado
Fermé
Discard
Descarte
Écart
2A
Before final tightening, be sure that both handles rotate correctly. As shown.
Antes del apriete final, asegúrese de que ambas manijas giren correctamente. Tal como se muestra.
Avant le serrage final, soyez sûr que les deux poignées basculent correctement. Comme démontré.
DO NOT use handles to tighten
valve.
No utilice las manijas para apretar la
válvula.
N’utilisez pas les poignées pour
serrer la valve.
Disassemble Valves
Desensamble las válvulas
Démontez les valves
Valve Installation
Instalación de las válvulas
Installation de valves
x4
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
Firmly hand tighten.
Firmemente apriete a mano.
Fermement serrer à la main.
B (x2)
B3
B1
B2
B1
B3
B2
B3
B1
B2
F
F (x2)
F
