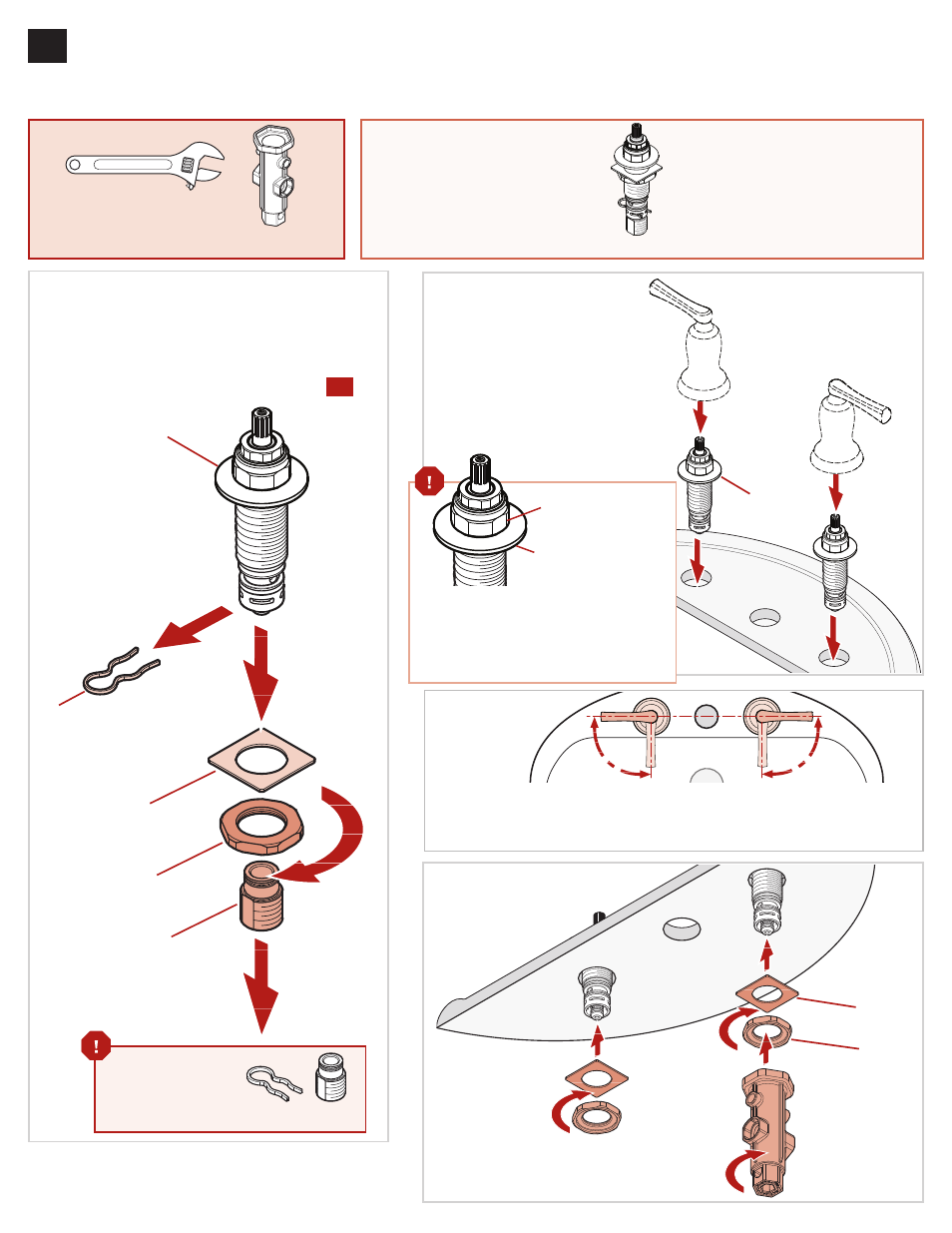

Prepare & Install Valve Bodies
Prepare e instale los cuerpos de la válvula
Préparez et installez les vannes

Disassemble Valves

Desensamble las válvulas

Démontez les valves

Hot & Cold

Caliente y fría

Chaud et froid

(x2)

Red (Hot)

Rojo (caliente)

Rouge (chaud)

Blue (Cold)

Azul (fría)

Bleu (froid)

Temporarily place handles onto stems
to align the levers. DO NOT use handles
to tighten valve.

Coloque temporalmente las manijas en
los vástagos para alinear las palancas. NO
utilice las manijas para apretar la válvula.

Placer temporairement les poignées sur
les tiges pour aligner les leviers. NE PAS
utiliser les poignées pour serrer la valve.

Hold flats while tightening with a wrench.

Sostenga las arandelas herméticas mientras
aprieta con una llave..

Tenez les parties plates pendant que vous
serrez avec une clé.

Flats
Planos
Appartements

(x2)

Save for Step 5.

Reserve para el paso 5.

Conservez pour l’étape 5.

Before final tightening, be sure that both handles rotate correctly. As shown.

Antes del apriete final, asegúrese de que ambas manijas giren correctamente. Tal como se muestra.

Avant le serrage final, soyez sûr que les deux poignées basculent correctement. Comme démontré.

Adjustable Wrench
Llave ajustable
Clé réglable

Quick Install™

Tool

Foam gasket at bottom
Junta de espuma en la parte

inferior
Garniture de mousse en bas
