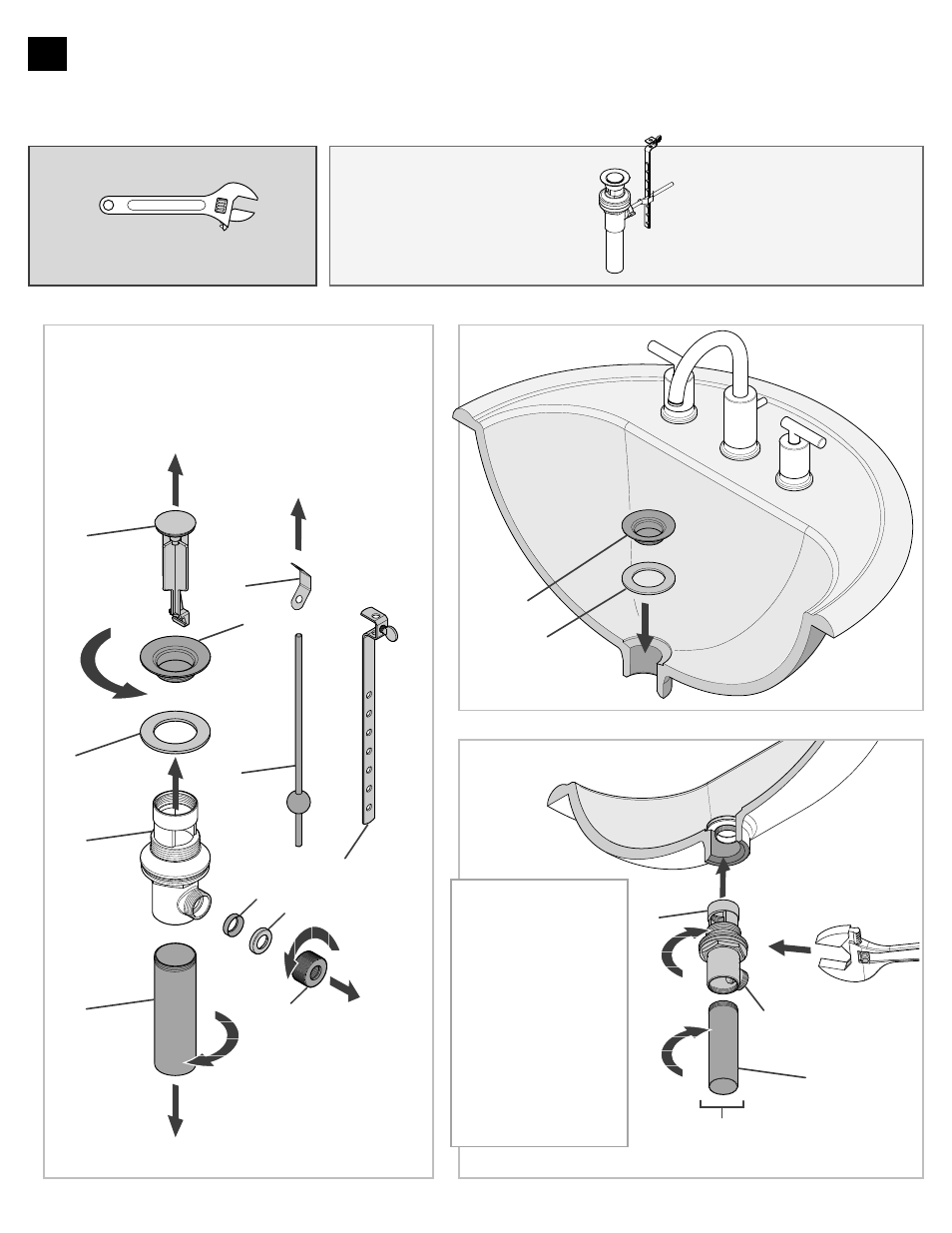

Prepare & Install Pop-Up
Prepare e instale el tapón retráctil
Préparez & installez le bouchon à clapet

Adjustable Wrench
Llave ajustable
Clé réglable

Disassemble Pop-up Assembly

Desensamble el ensamble del tapón retráctil

Démontez l’ensemble bouchon à clapet

Thread Drain Body (K4)
to bottom of Flange (K2)
and adjust so that Ball Rod
opening faces rear.

Enrosque la estructura de
desagüe (K4) a la parte
inferior de la pestaña (K2)
y ajuste de modo que la
abertura de la varilla con
glóbulo esté orientada hacia
la parte posterior.

Vissez le corps du renvoi
(K4) au bas de la bride (K2)
et réglez de façon à ce que
l’ouverture de la tige soit
tournée vers l’arrière.

K10

K11

Connect to Drain

Conexión al desagüe

Branchez au renvoi

Ball Rod Opening
Abertura de la varilla con glóbulo
Ouverture de la tige
