FRANÇAIS
FRAN
Ç
AIS
2

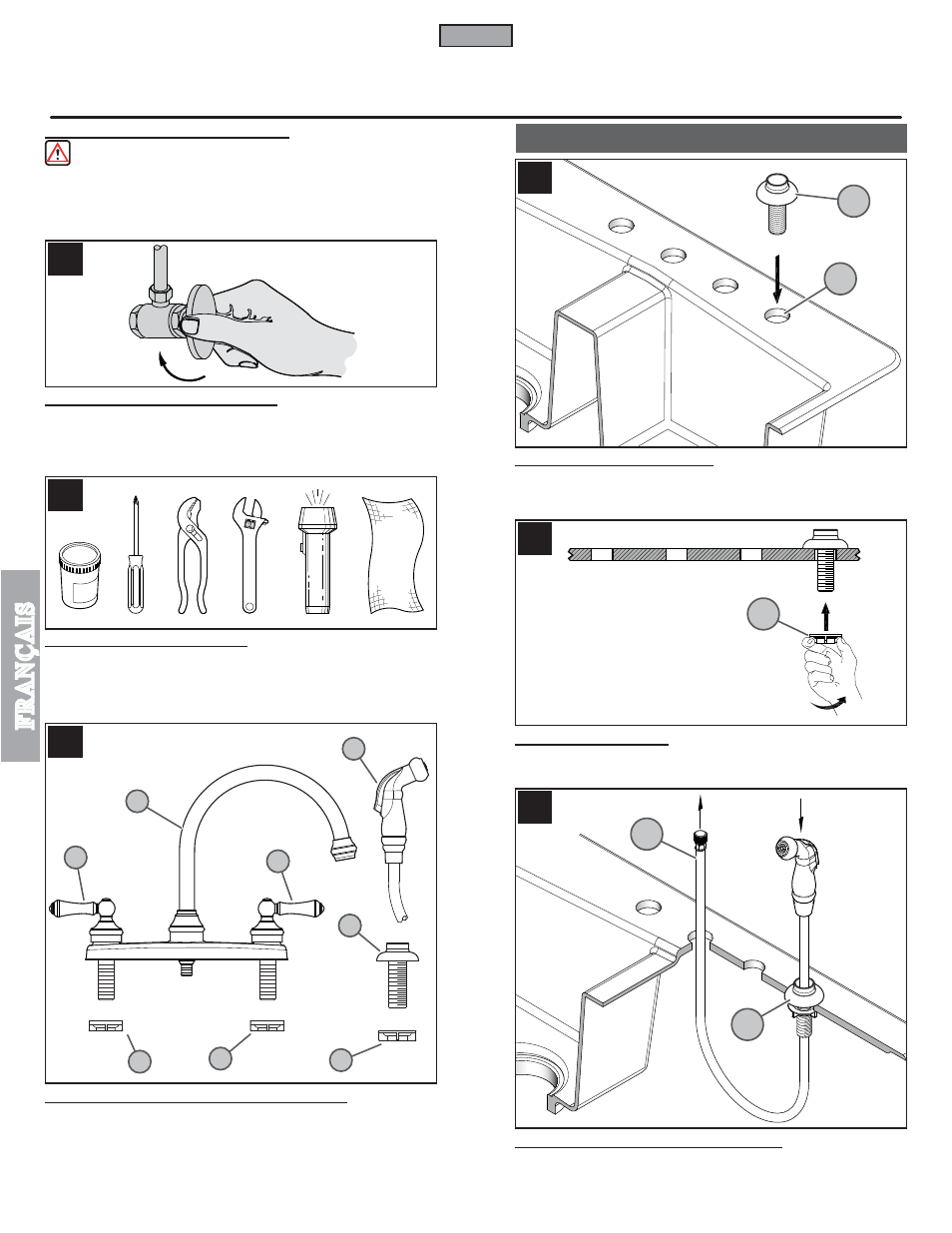

INSTALLATION DE ROBINET
3
4
5
6
7
Merci d’avoir acheté ce produit Price Pfister. Tous les produits Price Pfister sont fabriqués avec soin et contrôlés à l’usine pour offrir une
longue durée de service sans problème dans des conditions d’utilisation normales. Il est facile de poser ce produit à l’aide d’un outillage
de base et de nos illustrations très claires. Pour toute question concernant ce produit, appeler le 1-800-Pfaucet (1-800-732-8238).
1 AVANT DE PROCÉDER À LA POSE
AVERTISSEMENT : lire attentivement toutes les instructions avant de procéder à
la pose. Price Pfister recommande de faire appel à un professionnel en cas d’incertitude
quant à l’installation de ce produit !
Ce produit doit être installé conformément à l’ensemble de la réglementation locale et
provinciale applicable à la plomberie et à la construction.
2 COUPURE DE L’ARRIVÉE D’EAU
Repérer les arrivées d’eau et fermer leurs robinets. Ces robinets se trouvent
généralement sous le lavabo ou à côté du compteur d’eau. En cas de remplacement
d’un robinet existant, le déposer du lavabo et nettoyer soigneusement la surface de
ce dernier.
3 OUTILLAGE RECOMMANDÉ
• Mastic de plombier • Tournevis cruciforme • Pince
• Clй а molette • Lampe de poche • Chiffon
L’installation peut exiger des tuyaux d’arrivée et/ou des vannes d’arrêt neufs ou d’autres
outils.
4 VÉRIFICATION DU CONTENU DE LA BOÎTE
Lors de l’ouverture de la boîte, vérifier son contenu pour s’assurer que toutes les pièces
suivantes accompagnent le mitigeur :
A Corps du Robinet B Manettes (2x) C Douchette latérale
D Guide de flexible E guide de tuyau (3x)
Si l’une quelconque de ces pièces manque, bien vouloir contacter le département du
service après-vente de Price Pfister au 1-800-Pfaucet (1-800-732-8238).
5 BRANCHEMENT DE TUYAU
Appliquez une mince couche de mastic de plomberie (s’assurer de respecter les
recommandations d’usage du fabricant) sous le bord intérieur du guide de tuyau (5A) dans
le trou de droite de l’évier. Fixez le guide de tuyau (5A) avec l’écrou de serrage (5B).
6 FIXATION DE TUYAU
Serrez avec une clé. Insérez le raccord union du tuyau dans le guide de tuyau (6A).
Serrer ceux-ci avec les doigts.
7 POSE DE LA DOUCHETTE LATÉRALE
Insérer le flexible de douchette (7A) dans son guide (7B). Depuis le dessous de l’évier,
enfiler le flexible (7A) pour le faire remonter par le trou central de l’évier de façon à ce
qu’il dépasse du dessus de l’évier.
8
7B
7A
6A
5A
5B
A
C
D
B
B
E E E
