14 - SP
INSTRUCCIONES DE OPERACIÓN INSTRUCCIONES DE OPERACIÓN

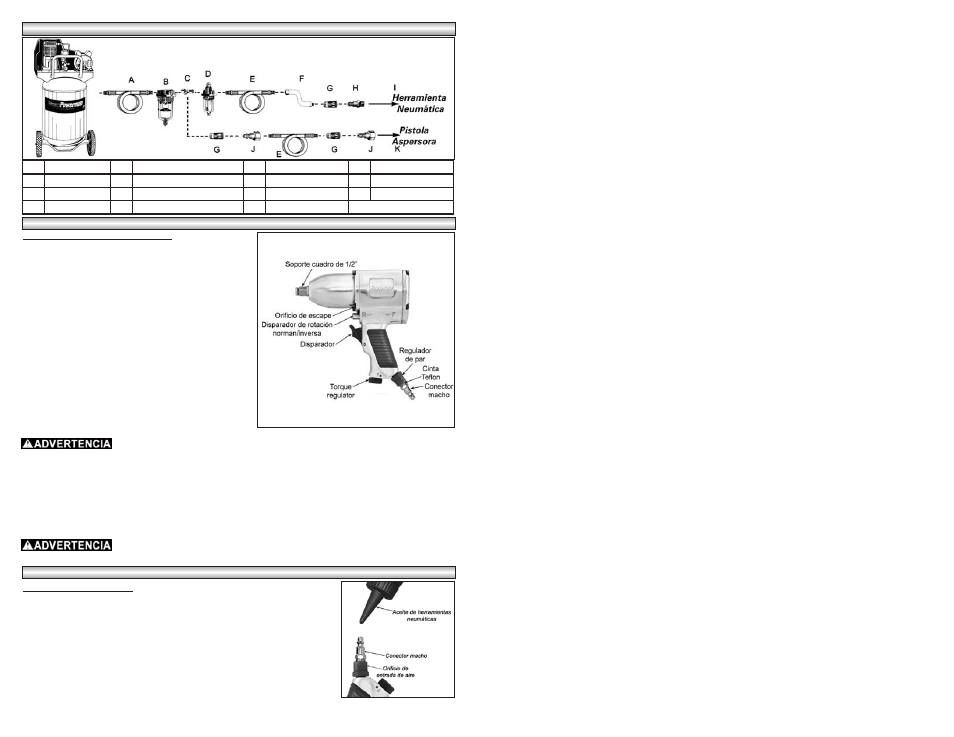

INST INST ALACIÓN TÍPICA ALACIÓN TÍPICA
Key Description Key Description Key Description Key Description
A Manguera de aire D Engrasador en línea G Acoplador rápido J Conector hembra
B Filtro en línea E Manguera de aire H Conector macho K Pistola aspersora
C Conector en T F Manguera de conexión flexible I Herramienta neumática
Para comenzar a utilizar la herramienta:
1.
Como práctica estándar, drene el agua del tanque del
compresor de aire y tuberías de aire antes de utilizar la
herramienta cada día (consulte el manual del usuario del
compresor para obtener
instrucciones detalladas).
2. Instale un conector macho NPT de 1/4" (no incluido) en el
orificio de entrada de aire de la herramienta (ver Figura 2).
Nota: Utilice cinta Teflon® en todas las conexiones de
rosca.
3. Encienda el compresor de aire y deje que acumule presión.
4. Gradúe el regulador del compresor de aire o el regulador de
la línea de suministro a 90 PSI.
5. Ajuste el esfuerzo de torsión en la llave de impacto dando
vuelta a la perilla del regulador del esfuerzo de torsión a la
derecha al ajuste deseado del esfuerzo de torsión (1 = par
mínimo/ 4 = par máximo). Gire la perilla del regulador de
par hasta la configuración 4 (configuración máxima) para
quitar las tuercas. NOTA: No utilice la llave de impacto
neumática para graduar el par. Utilice siempre una llave
de par para graduar el par.
6. Coloque el soporte de impacto cuadrado de 1/2" deseado.
Utilice siempre extensiones y soportes de impacto diseñados para llaves de impacto.
Los soportes de herramientas manuales se rompen y pueden causar lesiones y/o dañar
la propiedad.
7. Conecte la herramienta al acoplador rápido de la manguera de aire. NOTA: Se recomienda utilizar una manguera de
conexión flexible con un cabezal giratorio (P012-0079SP - no incluida) para evitar que la manguera de aire se doble,
enrosque o gaste demasiado (ver ítem "F" en la figura 1 para las conexiones recomendadas).
8. Seleccione la dirección de rotación de la herramienta. Presione el disparador de dirección normal/inversa hacia la
derecha para que gire hacia adelante o hacia la izquierda para que gire en el sentido contrario.
9. Presione el disparador para encender la herramienta y libérelo para apagar la herramienta.
Desconecte la herramienta del suministro de aire antes de lubricarla o de cambiar
soportes.
Figura 2
INSTRUCCIONES DE MANTENIMIENT INSTRUCCIONES DE MANTENIMIENT O DEL O DEL USUARIO USUARIO
Figura 3
Lubricación del motor de aire
Para conservar el funcionamiento óptimo de la herramienta neumática, debe ser
lubricada cada vez que se utiliza. Las partículas, el polvo, el óxido y los residuos de
aceite se acumulan dentro de la herramienta y reducen su desempeño. Se recomienda
utilizar un engrasador en línea para una lubricación automática adecuada de la her-
ramienta (ver Figura 1). Si no dispone de un engrasador en línea, puede lubricar la her-
ramienta de forma manual a través del orificio de entrada (ver Figura 4).
1. Desconecte la herramienta neumática del suministro de aire.
2. Coloque la herramienta de forma inversa y, mientras presiona el disparador,
agregue 4-6 gotas de aceite de herramientas neumáticas Coleman Powermate®
#018-0059SP o aceite no detergente SAE10 en el orificio de entrada de aire.
NOTA: Al presionar el disparador, el aceite circula por el motor de aire.
