Ligação de água para o frigorífico
Por favor, siga as instruções abaixo.
Ligação do tubo da água ao
frigorífico

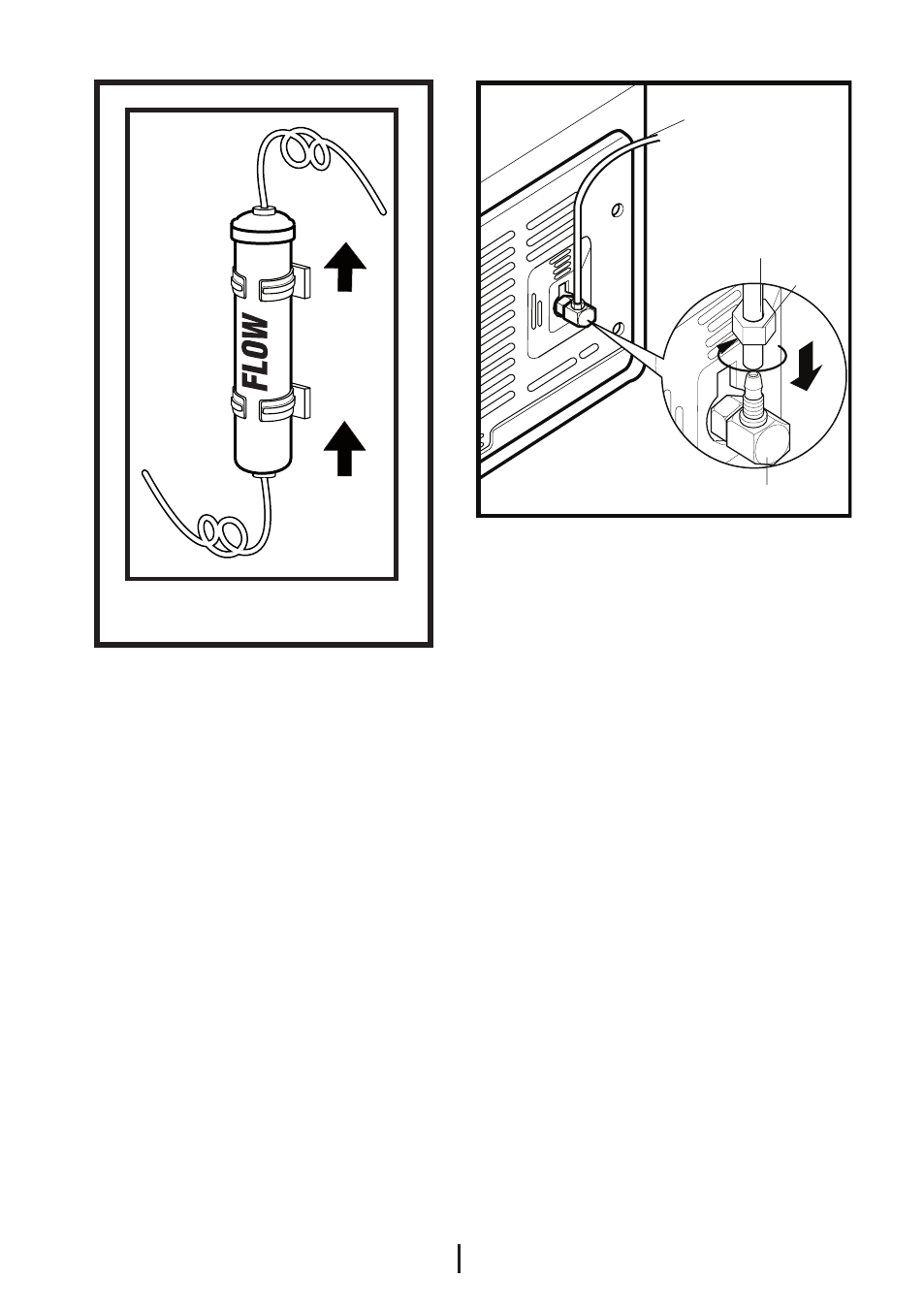

1. Após instalar a união no tubo
da água, introduza este na válvula
de entrada do frigorífico puxando
firmemente para baixo.
2. Adapte a união como mostrado
na figura ao lado, pressionando
manualmente na válvula de entrada do
frigorífico.
(a- Tubo de água, b-União, c-Válvula)
C
Nota 1: Não deverá precisar de
apertar a união com uma ferramenta
para conseguir uma montagem
hermética. No caso de existir uma fuga,
utilize uma chave-inglesa ou um alicate
para apertar a união.
Para adaptar o filtro da água siga as
instruções abaixo referindo-se às figuras
apresentadas:
