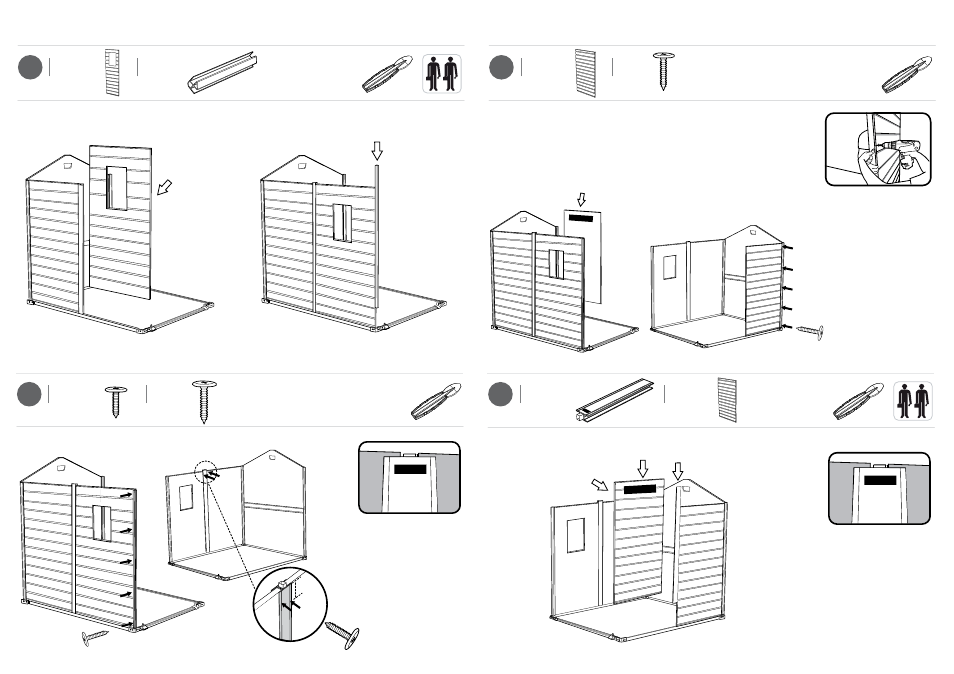

Keter Manor 6X8DD - Manual (Page 9)

s1c (x1)
39.8"x73.6"
101 x 187cm
c1b (x1)
73.2"/186cm
s1c
c1b
s26b
sc15 (x2)
0.63" / 16mm
s26b (x5)
1"/26mm
sc15
3.9"
10cm
this side
in
• Wall section must be aligned
• La partie murale doit être alignée
• La sección de la pared tiene que
estar alineada
• Das Wandteil muss akkurat
ausgerichtet werden
• Muurdelen moeten op één lijn
liggen
• La sezione del muro deve essere
allineata
• A Secção da Parede Deve Estar
Alinhada
20
19
h1a (x1)
72.5"/184cm
w1c (x1)
39.8"x73.6"
101 x 187cm
w1c (x1)
39.8"x73.6"
101 x 187cm
s26b
w1c
This side up
s26b (x5)
1"/26mm
This side up
w1c h1a
22
21
• Fully fit the panel inside the profile
• Fixez entièrement le panneau dans la
découpe
• Coloque completamente el panel
dentro del perfil
• Passen Sie das Panel genau und
akkurat in das Profil ein
• Plaats het paneel volledig in het profiel
• Inserire correttamente il pannello
all’interno delle guide
• Encaixe totalmente o painel dentro do
contorno
this side
in
• Wall section must be aligned
• La partie murale doit être alignée
• La sección de la pared tiene que
estar alineada
• Das Wandteil muss akkurat
ausgerichtet werden
• Muurdelen moeten op één lijn
liggen
• La sezione del muro deve essere
allineata
• A Secção da Parede Deve Estar
Alinhada
16 17
