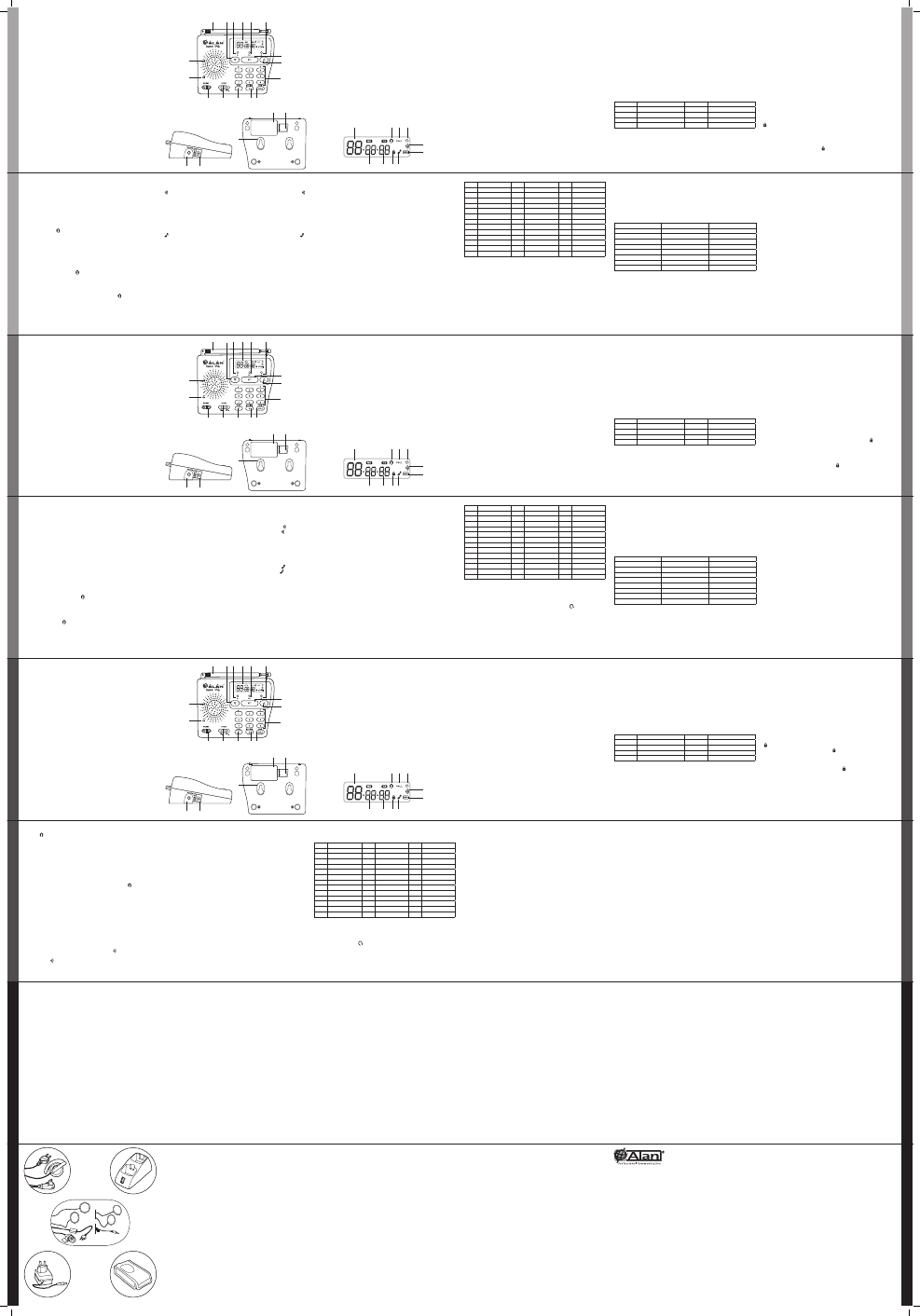

CC56B/CS56-MIL

BASE 446

Emetteur-récepteur PMR 446

BASE 446 est un émetteur-récepteur de base du type PMR 446 qui peut être

utilisé sans licence dans tous les pays membres de l’UE (Voyez le Tableau

Restrictions pour l’usage), en Turquie, Suisse, Norvège et en Islande.

L’usage des fréquences dédiées permet des communications claires et sans

interférences sur une distance maximale de 4/5 km **

**Couverture

Vous pouvez obtenir des performances optimales si vous utilisez l’appareil dans

une zone dégagée. Les obstacles tels que les hauteurs, les bâtiments, les arbres,

feuillage peuvent réduire la couverture. A l’intérieur d’une voiture ou dans une

construction métallique, la portée peut être aussi réduite.

Description Générale

BASE 446 peut être utilisée aussi pour la recherche de personnes ou

comme poste communicant, et elle est compatible avec tous les émetteurs-

récepteurs PMR446. Ses dimensions réduites la rendre d’un usage pratique

dans tous les milieux, elle peut aussi être installée au mur, grâce aux prises de

fixations murales qui se trouvent à l’arrière de l’appareil.

L’antenne télescopique permet de surmonter plus aisément les obstacles

représentés par les murs et d’assurer ainsi une bonne couverture même dans

les milieux fermés. La

BASE 446 fonctionne avec 1 batterie à 9V ou avec

l’alimentateur fourni à cet effet. La

BASE 446 permet, grâce aux 38 codes du

circuit

CTCSS, d’avoir des communications impeccables même en présence des

bruits des autres relais hertziens; en plus il est possible d’émettre sur le même

canal avec un ton sub-audio différent (

CTCSS) pour la transmission et pour la

réception (exemple.: CH01, canal opérationnel; ton

CTCSS RX = 38; ton CTCSS

TX = 01). Grâce au détecteur de tons CTCSS (fonction “CTCSS DETECTOR”), la

BASE 446 détecte automatiquement, pendant le balayage, le ton sub-audio de la

radio qui est en train de transmettre. De plus il est possible de communiquer en

mains libres (fonction

VOX).

9. Transmission en Mains Libres ( VOX)/Baby Sitter:

BASE 446 permet les conversations en mains libres avec le dispositif VOX.

Avec cette modalité, la

BASE 446 est particulièrement utile pour surveiller à

distance un nouveau-né parce qu’elle permet de transmettre dans n’importe quel

milieu: les son, les voix ou les bruits émis à proximité de l’appareil (Baby Sitter).

La sensibilité du

VOX est réglable sur 3 niveaux.

La fonction

VOX est activable avec la BASE 446 avec ou sans accessoires.

10. Activation fonction VOX et enregistrement de la

sensibilité:

Appuyez sur la touche

SCAN/F (11) 4 fois, jusqu’à ce que vous voyez sur le

Display (5) l’icône et de default clignoter “00”, il y a 3 niveaux du VOX:

• 00: Désactivé;

• 01: 1° Niveau (Sensibilité basse);

• 02: 2° Niveau (Sensibilité moyenne);

• 03: 3° Niveau (Sensibilité haute).

Pour sélectionner le niveau désiré appuyez sur les touches ▲ et ▼, respectivement

7(a) et 7(b), la pression brève de la touche

PTT (3) confirmera l’option choisie qui

sera signalée par un beep.

L’activation de la fonction

VOX (donc le passage de l’état 00 à 01, 02 ou 03) sera

signalée outre que par l’icône sur le

Display (5), aussi par la Led (4) Jaune

(Fixe).

A ce point là parlez vers le

Microphone (14), ou avec les accessoires: la

transmission commencera automatiquement.

Pour désactiver la fonction

VOX appuyez sur la touche SCAN/F (11) 4 fois,

jusqu’à ce que vous ne verrez sur le

Display (5) l’icône , et sélectionner avec

les touches ▲ et ▼, respectivement 7(a) et 7(b), le niveau”00” (

VOX désactivé), la

pression brève da la touche

PTT (3) confirmera l’option choisie qui sera signalée

par un beep et par l’extinction de la

Led (4) Jaune (Fixe).

11. Roger Beep (Tonalité de fin de conversation):

(Cette fonction interdit ou active aussi l’émission des tons d’Alerte).

Au relâchement de la touche

PTT (3), donc à la fin de chaque transmission, il est

LEGENDE:

Antenne Télescopique;

Led de signalisation RX Verte;

Touche

PTT;

Led de signalisation VOX Jaune;

Display;

Led de signalisation TX Rouge;

7. (a) Touche ▲:

7. (b) Touche ▼;

Clavier Numérique;

Touche

CALL/LOCK;

10. Touche

MONITOR/0;

11. Touche

SCAN/F;

12. Touche Power

ON/OFF;

13. Touche

Volume;

14. Microphone intérieur à la

BASE 446;

15. Haut-parleur intérieur à la

BASE 446;

16. Prise

MIC/SPK;

17. Prise d’

alimentation externe;

18. Levier couvercle trappe batterie;

19. Trappe Batterie;

20. Prise de fixation murale.

Display

LEGENDE:

A) Visualise le canal sélectionné (1-8), ou le niveau du Volume (0-16);

B) Visualise le ton

CTCSS enregistré en Réception, pendant la fonction SCAN

(balayage) visualise le ton envoyé par d’autres radios;

C) Visualise le ton

CTCSS enregistré en Transmission;

D) Indique l’activation de la fonction

VOX;

E) Indique l’activation de la fonction

CALL (Appel);

F) Indique l’activation de la fonction

SCAN (Balayage);

G) Indique l’activation de la fonction

Roger Beep;

H) Indique le niveau de la batterie;

I) Indique l’activation de la fonction

Tons Clavier;

J) Indique l’activation de la fonction

Blocage Clavier.

Equipement:

• 1 émetteur-récepteur

BASE 446;

• 1 alimentation murale;

• 1 feuille d’instructions.

• Vis pour fixation murale

Ouvrez la TRAPPE BATTERIES (19) en déplaçant la clavette destinée à cet effet

(18), insérez une batterie de 9V, ou connectez la BASE 446 au chargeur mural

(fourni), dans la prise destinée à cet effet (17).

Eclairage du Display: le rétro-éclairage du Display sera activé par la pression

de n’importe quelle touche, le

Display s’illuminera pendant environ 5 secondes (la

pression de la touche

PTT (3) n’active pas le rétro-éclairage).

Pour un fonctionnement correct de la

BASE 446 nous vous conseillons d’étendre

l’antenne (1) sur toute sa longueur.

ET MAINTENANT VOUS ÊTES PRÊTS À COMMUNIQUER!

1. Mise en marche:

Déplacez vers gauche la touche

ON/OFF (12). La BASE 446 émet 4 beeps de tonalité

différents (ils peuvent être exclus avec la fonction

Roger Beep Par.11); le Display

(5) effectue un auto test pendant une seconde, après il visualise le dernier canal

sélectionné.

2. Réglage Volume:

Pour régler le volume sur un niveau optimal, appuyez sur la

touche (13) sur la partie

gauche pour réduire le volume, sur la partie droite pour l’augmenter, jusqu’à ce que

vous n’obteniez le niveau désiré.

3. Sélection Canaux:

Sélectionnez le canal désiré avec les touches suivantes:

• 7(a): Touche ▲;

• 7(b): Touche ▼.

CANAL

Fréquence (MHz) TX/RX

CANAL

Fréquence (MHz) TX/RX

446.00625

446.05625

446.01875

446.06875

446.03125

446.08125

446.04375

446.09375

4. Appeler (transmettre):

Maintenez appuyé sur la touche

PTT (3). Parlez à une distance d’environ 15/20 cm,

avec un ton de voix normal. Sur la radio la

Led (6) Rouge s’allumera et restera allumée

jusqu’à ce que vous relâchiez la touche

PTT (3).

Relâchez la touche

PTT (3) à la fin de la conversation. Votre BASE 446 enverra à votre

interlocuteur une note de fin transmission (

Roger Beep). Cette fonction normalement

est habilitée.

Pour la déshabiliter voyez le paragraphe 11 “

Roger Beep”.

5. Ecoute (Réception):

Au relâchement de la touche

PTT (3) votre radio reste en modalité Stand By,

indiqué par la

Led (2) Verte qui clignote.

Par contre la réception d’un Signal sera indiquée avec la

Led (2) Verte toujours

allumée jusqu’à la fin de la réception.

6. Elimination des Bruits de Fond/Extension de la couverture

(Auto squelch):

Dans la

BASE 446 le filtre pour la réduction du bruit de fond (Squelch) est toujours

actif. Pour l’exclure temporairement vous devez appuyer pendant environ 1

seconde sur la touche

MONITOR/0 (10). Au contraire, pour l’exclure de façon

permanente maintenez appuyé sur la touche

MONITOR/0 (10), pendant environ

3 secondes jusqu’à ce que vous n’entendiez plus un beep. De cette façon il est

possible de recevoir les signaux de basse intensité.

Pour le réactiver appuyez une fois sur la touche

MONITOR/0 (10).

7. Prise MIC/SPK (haut-parleur):

Dans le coté à gauche de la

BASE 446 vous trouverez la prise MIC/SPK (16), où

vous pourriez insérer tous les accessoires compatibles avec la

BASE 446.

8. Blocage Clavier:

Appuyez sur la touche

CALL/LOCK (9) pendant plus de 3 secondes. L’icône

sur le

Display (5) et l’émission de 4 beeps de tonalité différents (ils peuvent

être exclus avec le

Roger Beep Paragraphe 11), indiqueront que l’activation a

été effectuée. Les touches

PTT (3), MONITOR/0 (10) et CALL/LOCK (9) restent

actives.

Pour la désactivation, appuyez à nouveau sur la touche

CALL/LOCK (9) pendant

plus de 3 secondes, quand l’icône disparaîtra sur le

Display (5) et l’émission

de 4 beeps de tonalité différents (ils peuvent être exclus avec le

Roger Beep

Paragraphe 11), indiqueront que la désactivation a été effectuée.

émis une tonalité qui indique à votre interlocuteur qu’il peut commencer à parler. Dans

BASE 446 cette fonction est activée de default.

Pour désactiver cette fonction appuyez pendant environ 3 secondes sur la touche 3/

(8), le beep émis par la radio et la disparition par le

Display (5) du symbole ,

indiqueront la désactivation de la fonction

Roger Beep.

Au contraire pour activer cette fonction il suffira de répéter les opérations indiquées

précédemment.

12. Bip clavier:

Toutes les fois qu’on appuie une touche sur la

BASE 446 un beep est émis. Dans la

BASE 446 cette fonction est activée de default.

Pour désactiver cette fonction appuyez pendant environ 3 secondes sur la touche 1/

(8), le beep émis par la radio et la disparition par le

Display (5) du symbole

indiqueront la désactivation de la fonction.

Au contraire pour activer cette fonction il suffira de répéter les opérations indiquées

précédemment.

13. Fonction CALL:

La fonction

CALL permet d’aviser les autres usagers syntonisés sur ce canal de l’arrive

d’un appel. Pour envoyer le signal sonore à un autre usager, appuyez brièvement sur

la touche

CALL/LOCK (9), sur le Display (5) vous verrez l’inscription CALL et la Led

(6) Rouge restera allumée jusqu’à la fin de l’envoi du signal.

Dans la

BASE 446 il est possible de sélectionner des tons différents à envoyer, le ton

de default est 01.

Pour changer le ton appuyez la touche

SCAN/F (11) 3 fois, sur le Display vous verrez

l’inscription

CALL, à ce point là sélectionnez la combinaison des tons que vous désirez

avec les touches ▲ et ▼, respectivement 7(a) et 7(b), la pression brève de la touche

PTT (3) confirmera l’option choisie qui sera signalée avec un beep.

Les combinaisons des tons sont de 10, au passage des options différentes vous

entendrez des mélodies, en plus il est possible de sélectionner “00” qui indique que la

fonction

CALL est désactivée.

14. Tons sub-audio CTCSS:

BASE 446 dispose de 38 tons CTCSS (CONTINUOUS TONE CODED SQUELCH

SYSTEM).

Les tons

CTCSS fonctionnent comme une sorte de code d’accès. Ils permettent de

communiquer seulement avec les usagers qui émettent sur la même fréquence que

la votre et qui ont enregistré le même code que le votre. La base restera silencieuse

jusqu’à la réception correcte du ton

CTCSS.

L’usage du

CTCSS permet de partager plus de réseaux radio sur la même fréquence;

il évite en effet que les usagers qui n’appartiennent pas à votre réseau envoient des

messages qui ne sont pas pertinents. En plus la

BASE 446 permet d’enregistrer les

tons Sub-Audio différents en

TX et RX.

Enregistrement tons sub-audio CTCSS

Pour activer le ton en réception,

RX appuyez sur la touche SCAN/F(11) 1 fois et

sélectionnez le ton Sub-Audio (choisit précédemment parmi entre les 38 tons disponibles

énumérés dans le tableau “A”), avec les touches ▲ et ▼, respectivement 7(a) et 7(b),

ou avec le clavier numérique (8), appuyez sur la touche

PTT (3) pour confirmer.

Pour activer la fonction en

TX appuyez sur la touche SCAN/F (11) 2 fois et sélectionnez

le ton Sub-Audio (choisit précédemment parmi les 38 tons disponibles énumérés dans

le tableau “A”), avec les touches ▲ et ▼, respectivement 7(a) et 7(b), ou avec le clavier

numérique (8), appuyez sur la touche

PTT (3) pour confirmer.

Tableau “A”

FREQ.(HZ)

67.0

107.2

167.9

71.9

110.9

173.8

74.4

114.8

179.9

77.0

118.8

186.2

79.7

123.0

192.8

82.5

127.3

203.5

85.4

131.8

210.7

88.5

136.5

218.1

91.5

141.3

225.7

94.8

146.2

233.6

97.4

151.4

241.8

100.0

156.7

250.3

103.5

162.2

15. Fonction SCAN:

Cette fonction exécute le balayage cyclique de tous les

Canaux Occupés, et on l’utilise

pour contrôler les conversations éventuelles qui se trouveraient sur les 8 canaux.

Pour activer cette fonction, appuyez pendant environ 5 secondes sur la touche

SCAN/F

(11), le beep émis par la radio et l’apparition sur le

Display (5) du symbole à droite,

indiqueront l’activation de la fonction.

Pour désactiver cette fonction appuyez à nouveau pendant environ 5 secondes sur la

touche

SCAN/F (11).

BASE 446 exécute en plus le balayage gérant les tons CTCSS dans 2 modalités.

Modalité 1:

Si on commence le balayage par un canal sur lequel le ton

CTCSS n’a pas été

mémorisé (exemple canal “01” voyez tableau), le balayage s’arrêtera sur n’importe

quel signal reçu et visualisera le ton

CTCSS du signal reçu.

Modalité 2:

Si on commence le balayage par un canal sur lequel on a mémorisé un ton

CTCSS

spécifique (exemple canal 8 voyez tableau), le balayage s’arrêtera exclusivement si

le ton du signal reçu correspond au ton

CTCSS mémorisé sur ce canal (dans ce cas

36).

Si vous appuyez sur la touche

PTT (3) pendant le balayage, la BASE 446 transmettra

sur le canal où le balayage s’est arrêté avec le ton

CTCSS enregistré en transmission

sur ce canal (exemple canal 7 voyez tableau le

CTCSS en TX est 15).

CANAL

CTCSS RX

CTCSS TX

16. Reset:

Dans le cas où la radio a un

fonctionnement anormal ou si vous désirez effacer

les enregistrements programmés, il suffit d’allumer la

BASE 446, en déplaçant vers

gauche la touche

ON/OFF (12), et en appuyant en même temps pendant 2 secondes

sur la touche ▼ 7(b).

Caractéristiques techniques:

1. Générales

Numéro des canaux ............................................................................................8

Fréquences standard......................CH1:446.00625 MHz ... CH2:446.01875 MHz

........................................................CH3:446.03125 MHz ... CH4:446.04375 MHz

........................................................CH5:446.05625 MHz ... CH6:446.06875 MHz

........................................................CH7:446.08125 MHz ... CH8:446.09375 MHz

Pas de canalisation ................................................................................12.5 KHz

Batterie ................................................................................1 Batterie alcaline 9V

Température ................................................................................. –20°C a +55°C

Contrôle de la fréquence ............................................................... PLL synthétisé

Stabilité de la fréquence ........................................................................ ±2.5 PPM

Poids....................................................................................270 gr (sans batterie)

Dimensions ..............................................................................140 x 110 x 45 mm

2. Récepteur

Sensibilité ........................................................ 12dB SINAD meilleure de 0.35µV

Squelch............................................................................................. automatique

Puissance audio en sortie .......................................................... 0.25 Watt (max)

Réponse en fréquence ................................................................... 300 - 3000 Hz

Fréquence intermède ...............................................1°: 21.4MHz - 2°: 0.455MHz

3. Emetteur

Puissance en sortie .......................................................................... 500mW ERP

Type de modulation ..........................................................................................FM

Déviation.......................................................................................±2.5 KHz (max)

Emissions spuries...........................dans les limites préfixées du standard

européen

Tolérance de fréquence ................................................ ±2.5PPM (-20°C / +55°C)

Courante absorbée ......................................................................< 270mA a 9Vcc

Prise MIC/SPK................................................................................stéréo 3,5 mm

Prise pour l’alimentateur extérieur

Les fonctions et les spécifications peuvent être modifiées sans préavis.

7(b) 2

7(a)

10 9

D E

7(b) 2

7(a)

10 9

D E

BASE 446

Radiotelefone PMR 446

BASE 446 é um radiotelefone de base, tipo PMR 446 utilizável sem licença em

todos os países membros da UE (Veja Tabela Restrições ao uso),’ e na Turquia,

Suíça, Noruega e Islândia.

O uso de frequências dedicadas permite comunicações claras e privas de

interferências até uma distância máxima de 4/5 km **

**Cobertura

Obtém-se um desempenho superior em campo aberto. Factores ambientais

como relevos, edifícios, árvores e folhagem podem diminuir a cobertura. Mesmo

no interior de um automóvel ou de uma construção metálica o alcance poderá

reduzir-se.

Descrição Geral

BASE 446 pode ser utilizado também como sistema de busca de pessoas ou

como base intercomunicante, e é compatível com todos os radiotelefones

PMR446. As medidas reduzidas o tornam prático de usar em qualquer ambiente;

pode ser instalado na parede, graças às presilhas para fixagem de parede

colocadas na sua parte posterior. A

antena telescópica permite superar mais

agilmente os obstáculos como paredes, assegurando assim uma boa cobertura

mesmo em ambientes fechados.

BASE 446 funciona com 1 bateria de 9V ou

com o alimentador de corrente fornecido.

BASE 446 permite, graças aos 38 códigos do circuito CTCSS, obter comunicações

impecáveis mesmo na presença de distúrbios de outras estações de rádio;

é possível também operar no mesmo canal com um tom sub-áudio diverso

(

CTCSS) para a transmissão e para a recepção (ex.: CH01, canal operativo; tom

CTCSS RX = 38; tom CTCSS TX = 01). Graças ao dispositivo detector de tons

CTCSS (função “CTCSS DETECTOR”), BASE 446 detecta automaticamente,

durante o scanning, o tom sub-áudio do rádio que está transmitindo. É enfim

possível comunicar com mãos livres (função

VOX).

LEGENDA:

Antena Telescópica;

Led RX Verde;

Tecla PTT;

Led VOX Amarelo;

Display;

Led TX Vermelho;

7. (a) Tecla ▲:

7. (b) Tecla ▼;

Teclado Numérico;

Tecla

CALL/LOCK;

10. Tecla

MONITOR/0;

11. Tecla

SCAN/F;

12. Tecla Power

ON/OFF;

13. Tecla

Volume;

14.

Microfone interno do BASE 446;

15.

Altifalante interno do BASE 446;

16. Tomada

MIC/SPK;

17. Tomada de corrente externa;

18.

Dispositivo de abertura do compartimento para baterias;

19.

Compartimento para baterias;

20.

Presilhas para fixagem de parede.

DISPLAY:

LEGENDA:

A) Visualiza o canal seleccionado (1-8), ou o nível do Volume (0-16);

B) Visualiza o tom

CTCSS programado em recepção; durante a função SCAN visualiza

o tom enviado por outras rádios;

C) Visualiza o tom

CTCSS programado em transmissão;

D) Indica a activação da função

VOX;

E) Indica a activação da função

CALL;

F) Indica a activação da função

SCAN;

G) Indica a activação da função

Roger Beep;

H) Indica o

nível da bateria;

I) Indica a activação da função

Tons do teclado;

J) Indica a activação da função

Bloqueio do teclado;

Conteúdo da embalagem:

• 1 radiotelefone

BASE 446;

• 1 alimentador de parede;

• 1 manual de instruções.

• Parafusos para fixagem à parede

Abra o COMPARTIMENTO PARA BATERIAS (19) movendo o dispositivo(18), insira

uma bateria de 9V, ou conecte BASE446 ao carregador de parede (fornecido),

na sua tomada (17).

Iluminação do Display: a iluminação traseira do Display se activará com a pressão

de qualquer tecla; o display se ilumina por cerca de 5 segundos (a pressão da tecla

PTT(3) não activa a iluminação traseira).

Para obter um correcto funcionamento do

BASE 446 aconselha-se alongar a antena

(1) ao máximo.

E AGORA, PRONTOS PARA COMUNICAR!

1. Ligar:

Mova para a esquerda a tecla

ON/OFF(12). BASE 446 emite 4 beeps de tonalidades

diversas (que se podem excluir com a função

Roger Beep Par.11); o Display(5) faz

um auto-teste por um segundo, em seguida visualiza o último canal seleccionado.

2. Regulagem do Volume:

Para regular o volume no nível adequado, prima a tecla (13) do lado esquerdo para

abaixar o volume, do lado direito para aumentá-lo, até obter o nível desejado.

3. Seleccão de Canais:

Seleccione o canal desejado com as seguintes teclas:

• 7(a): Tecla ▲;

• 7(b): Tecla ▼.

CANAL

Frequência (MHz) TX/RX

CANAL

Frequência (MHz) TX/RX

446.00625

446.05625

446.01875

446.06875

446.03125

446.08125

446.04375

446.09375

4. Chamar (transmitir):

Mantenha premida a tecla

PTT(3). Fale a uma distância de cerca de 15/20cm, com um

tom de voz normal. No rádio se acenderá o Led(6) Vermelho, que permanecerá aceso

até que seja solta a tecla

PTT(3).

Solte a tecla

PTT(3)ao final da conversação. O seu BASE 446 enviará ao seu interlocutor

uma nota de fim de transmissão (

Roger Beep). Esta função é normalmente activada.

Para desactivá-la veja o parágrafo 11 “

Roger Beep”.

5. Escuta (Recepção):

Ao soltar a tecla

PTT(3) o seu rádio permanece na modalidade Stand By,

indicadaa pelo piscar do

Led(2) Verde.

A recepção de um sinal será indicada pelo

Led(2) Verde sempre aceso até o fim

da recepção.

6. Eliminação dos ruídos de fundo/Extensão da cobertura

(Autosquelch):

BASE 446 o filtro para a redução do ruído de fundo (Squelch) é sempre

activo. Para excluí-lo momentaneamente prima por cerca de 1 segundo a tecla
MONITOR/0(10). Para excluí-lo em modo permanente mantenha premida a tecla

MONITOR/0(10), por cerca de 3 segundos até se ouvir um beep. Deste modo é

possível receber os sinais de baixa intensidade.
Para reactivá-lo prima uma vez a tecla

MONITOR/0(10).

7. Tomada MIC/Altifalante:

No lado esquerdo do

BASE 446 se encontra a tomada MIC/SPK(16), onde se

podem inserir todos os acessórios compatíveis com a

BASE 446.

8. Bloqueio do teclado:

Prima a tecla

CALL/LOCK(9) por mais de 3 segundos. O símbolo no Display(5)

e a emissão de 4 beeps de tonalidades diversas (que se podem excluir com
a função

Roger Beep Par.11 ), indicarão a sua activação. As teclas PTT(3),

MONITOR/0(10) e CALL/LOCK(9) permanecem activas.

Para desactivá-la, prima novamente a tecla

CALL/LOCK(9) por mais de 3

segundos; o desaparecimento do símbolo no

Display(5) e a emissão de 4

beeps de tonalidades diversas (que se podem excluir com a função

Roger Beep

Par.11), indicarão a sua desactivação.

9. Transmissão com mãos livres (VOX)/Baby Sitter:

BASE 446 permite que se comunique com mãos livres com o dispositivo VOX.

Com esta característica,

BASE 446 é particularmente útil inclusive para vigiar à

distância um bebé, pois permite monitorar um ambiente: qualquer som, voz ou
ruído gerado perto do aparelho será transmitido automaticamente (Baby Sitter).
A sensibilidade do

VOX é regulável em 3 níveis.

A função

VOX é activável com a BASE 446 com ou sem acessórios.

10. Activação da função VOX e fixagem da sensibilidade:

Prima a tecla

SCAN/F(11) 4 vezes, até aparecer no Display(5) e o símbolo de

default piscar “00”; os níveis do

VOX são 3:

• 00: Desactivado;
• 01: 1° Nível (Sensibilidade baixa);
• 02: 2° Nível (Sensibilidade média);
• 03: 3° Nível (Sensibilidade alta).
Para seleccionar o nível desejado prima as teclas ▲ e ▼, respectivamente 7(a)
e 7(b); a breve pressão da tecla

PTT(3) confirmará a opção escolhida, que será

indicada por um beep.
A activação da função

VOX (ou seja, a passagem do estado 00 a 01, 02 o 03)

será indicada seja pelo símbolo no

Display(5), seja pelo LED(4) Amarelo

(Fixo).
Neste ponto, fale na direção do Microfone(14), ou com os acessórios: a
transmissão iniciará automaticamente.
Para desactivar a função

VOX prima a tecla SCAN/F(11) 4 vezes até aparecer no

Display(5) o símbolo , e seleccionar, com as teclas ▲ e ▼, respectivamente

7(a) e 7(b), o nível”00” (

VOX desactivado; a breve pressão da tecla PTT(3)

confirmará a opção escolhida, que será indicada por um beep, enquanto o
LED(4) Amarelo (Fixo) se apaga.

11. ROGER BEEP (Tonalidade de fim de conversação):

(Esta função impede ou activa também a emissão de tons de alarme).
Soltando-se a tecla

PTT(3), ao fim de cada transmissão, emite-se uma tonalidade que

indica ao seu interlocutor que pode iniciar a falar. No

BASE 446 esta função é activada

em default.
Para desactivar esta função prima por cerca de 3 segundos a tecla 3/ (8); o beep
emitido pelo rádio e o desaparecimento no

Display(5) do símbolo , indicarão a

desactivação da função

Roger Beep.

Para activar esta função, basta repetir as operações indicadas precedentemente.

12. Beep do teclado:

Todas as vezes que se prime uma tecla no

BASE 446 o rádio emite um beep. No

BASE 446 esta função é activada em default.

Para desactivar esta função prima por cerca de 3 segundos a tecla 1/

(8); o beep

emitido pelo rádio e o desaparecimento no

Display(5) do símbolo

, indicarão a

desactivação da função.
Para activar esta função basta repetir as operações indicadas precedentemente.

13. Função CALL:

A função

CALL permite avisar outros utilizadores daquele canal sobre a chegada de

uma chamada. Para enviar o sinal sonoro a um outro usuário, prima brevemente a
tecla

CALL/LOCK(9); aparecerá no Display(5) a escrita CALL e o Led(6) Vermelho

permanecerá aceso até o fim do envio do sinal.
No

BASE 446 é possível seleccionar diversos tons a enviar; o tom de default é 01.

Para modificar o tom prima a tecla

SCAN/F(11) 3 vezes; aparecerá no display a escrita

CALL; neste ponto seleccione a combinação de tons desejada, com as teclas ▲ e
▼

, respectivamente 7(a) e 7(b); a breve pressão da tecla

PTT(3) confirmará a opção

escolhida, que será indicada por um beep.
As combinações de tons são 10; ao passar pelas várias opções ouvir-se-á a melodia. É
também possível seleccionar “00”, que indica que a função

CALL está desactivada.

14. Tons sub-áudio CTCSS:

BASE 446 dispõe de 38 tons CTCSS (CONTINUOUS TONE CODED SQUELCH

SYSTEM).
Os tons

CTCSS funcionam como uma espécie de código de acesso. Consentem

comunicar somente com os usuários que operam na sua mesma frequência e têm fixo
o mesmo código. A base permanecerá silenciosa até receber o tom

CTCSS correcto.

O uso do

CTCSS consente dividir várias redes de rádio na mesma frequência; de facto,

evita que usuários que não pertencem à sua rede enviem mensagens não pertinentes.

BASE 446 permite também fixar tons sub-áudio diversos em TX e RX.

Fixagem de tons sub-áudio CTCSS

Para activar o tom em recepção RX prima a tecla

SCAN/F(11) 1 vez e seleccione o

tom

sub-áudio (escolhido precedentemente entre os 38 tons disponíveis, listados

na tabela “A”), com as teclas ▲ e ▼, respectivamente 7(a) e 7(b), ou com o teclado
numérico (8); prima a tecla

PTT(3) para confirmar.

Para activar a função em TX prima a tecla

SCAN/F(11) 2 vezes e seleccione o tom

sub-áudio (escolhido precedentemente entre os 38 tons disponíveis listados na

tabela “A”), com as teclas ▲ e ▼, respectivamente 7(a) e 7(b), ou com o teclado
numérico (8); prima a tecla

PTT(3) para confirmar.

Tabela “A”

FREQ.(HZ)

67.0

107.2

167.9

71.9

110.9

173.8

74.4

114.8

179.9

77.0

118.8

186.2

79.7

123.0

192.8

82.5

127.3

203.5

85.4

131.8

210.7

88.5

136.5

218.1

91.5

141.3

225.7

94.8

146.2

233.6

97.4

151.4

241.8

100.0

156.7

250.3

103.5

162.2

15. Função SCAN:

Esta função executa o

scanning cíclico de todos os canais Ocupados, e se utiliza

para controlar as conversações possíveis nos 8 canais.
Para activar esta função prima por cerca de 5 segundos a tecla

SCAN/F(11); o beep

emitido pelo rádio e o aparecimento no

Display(5) do símbolo

a direita, indicarão

a activação da função.
Para desactivar esta função prima novamente por cerca de 5 segundos a tecla
SCAN/F(11).

BASE 446 executa também o scanning monitorando os tons CTCSS em 2

modalidades.

Modalidade 1:

Se for iniciado o scanning a partir de um canal no qual não foi memorizado um tom
CTCSS (exemplo canal “01” - veja tabela), o scanning se interromperá em qualquer

sinal recebido e visualizará o tom

CTCSS do sinal recebido.

Modalidade 2:

Se for iniciado o scanning a partir de um canal no qual foi memorizado um tom

CTCSS

específico (por exemplo “ 8” - veja tabela), o scanning se interromperá exclusivamente
se o tom do sinal recebido corresponder ao tom

CTCSS memorizado naquele canal

(neste caso, 36).

Se for premida a tecla

PTT(3) durante o scanning, BASE 446 transmitirá no canal no

qual o scanning se interrompeu com o tom

CTCSS fixado em transmissão naquele

canal (por exemplo canal “7” - veja tabela - o

CTCSS em TX é 15).

CANAL

CTCSS RX

CTCSS TX

16. Reset:

Se o rádio apresentar um funcionamento anômalo ou se for necessário apagar as
fixagens programadas, basta ligar o

BASE 446, movendo para a esquerda a tecla ON/

OFF(12), e premindo ao mesmo tempo, por 2 segundos, a tecla ▼7(b).

Características técnicas:

1. Gerais

Número dos canais..............................................................................................8

Frequências standard .....................CH1:446.00625 MHz ... CH2:446.01875 MHz

........................................................CH3:446.03125 MHz ... CH4:446.04375 MHz

........................................................CH5:446.05625 MHz ... CH6:446.06875 MHz

........................................................CH7:446.08125 MHz ... CH8:446.09375 MHz

Passo das canalizações .........................................................................12.5 KHz

Baterias ................................................................................1 Bateria alcalina 9V

Temperatura ................................................................................. –20°C a +55°C

Controlo da frequência ................................................................. PLL sintetizado

Estabilidade da frequência .................................................................... ±2.5 PPM

Peso ..................................................................................... 270 gr (sem bateria)

Medidas ...................................................................................140 x 110 x 45 mm

2. Receptor

Sensibilidade .....................................................12dB SINAD melhor que 0.35µV

Squelch................................................................................................ automático

Potência de saída áudio .............................................................. 0.25 Watt (max)

Resposta em frequência ................................................................ 300 - 3000 Hz

Frequências intermediárias ......................................1°: 21.4MHz - 2°: 0.455MHz

3. Transmissor

Potência de saída ............................................................................. 500mW ERP

Tipo de modulação .......................................................................................... FM

Desvio.......................................................................................... ±2.5 KHz (max)

Emissões espúrias ...................... nos li mites pré-fixados pelo standard europeu

Tolerância de frequência ............................................. ±2.5PPM (-20°C / +55°C)

Corrente absorvida ......................................................................< 270mA a 9Vcc

Tomada

MIC/SPK ...........................................................................stereo 3,5 mm

Tomada de corrente externa

As funções e específicas podem variar sem pré-aviso.

FRANÇAIS

PORTUGUÊS

FRANÇAIS

PORTUGUÊS

Accessori originali - Original accessories

Accessoires originals - Originalzubehör

Accessorios originales - Acessórios

Consultate il nostro sito

www.cte.it per l’elenco aggiornato degli acces-

sori compatibili.

For a detailed and updated list of suitable accessories, please go to

www.cte.it

Eine ständig aktualisierte Übersicht für passendes Zubehör können Sie

auf unserer website

www.alan-germany.com abrufen oder Sie informieren sich über

Neuerungen bei Ihrem Fachhändler.

Pour voir la liste de nôtres accessoires compatibles, vous pouvez con-

sulter notre website

www.cte.it

Consulte nuestra web

www.alan.es para una lista actualizada de los

accesorios compatibles

Consulte o nosso website

www.cte.it para uma lista actualizada de

acessórios

Prodotto o importato da:

CTE INTERNATIONAL s.r.l.

Via. R.Sevardi 7- 42010 Reggio Emilia Italia

L’uso di questo apparato può essere soggetto a restrizioni nazionali. L’apparecchio non puo’

essere impiegato senza l’Autorizzazione Generale di cui l’Articolo 99, Comma 3, tranne che si

tratti degli apparecchi di cui l’Articolo 105. Prima dell’uso leggere attentamente le istruzioni. Se il

prodotto contiene batterie: non gettare nel fuoco, non disperdere nell’ambiente dopo l’uso, usare

gli appositi contenitori per la raccolta.

Produced or imported by:

CTE INTERNATIONAL s.r.l.

Via. R.Sevardi 7 42010 Mancasale Reggio Emilia Italy

Imported by:

ALAN UK

Unit 2, Callenders, Paddington Drive, Churchward Park, Swindon, Wiltshire, SN5 7YW - UK

The use of this transceiver can be subject to national restrictions. Read the instructions carefully

before installation and use. If the product contains dry cells or rechargeable batteries do not throw

the batteries into the fire. To disperse after use, throw into the appropriate containers.

Importado por:

ALAN COMMUNICATIONS, S.A.

C/Cobalt, 48 - 08940 Cornellà de Llobregat

Tel: +34 902 384878 Fax: +34 933 779155 Web site: www.midland.es

El uso de este equipo puede estar sujeto a la obtención de la correspondiente autorización

administrativa.Antes de utilizar, lea atentamente el manual de uso. Si el producto contiene

pilas o baterias: no las tire al fuego ni las disperse en el ambiente después de su uso,

utilice los contenedores especiales para su recogida.

Vertrieb durch:

ALAN ELECTRONICS GmbH

Daimlerstraße 1K - D-63303 Dreieich Deutschland

Die Benutzung dieses Handfunkgerätes ist von den landesspezifischen Bestimmungen

abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien

beachten Sie bitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen

und nur in dafür vorgesehene Sammelbehälter entsorgen.

MA 28

CA 456-2S/CA441-2S

MW903GS/MW904

MA 48

7(b) 2

7(a)

10 9

D E

BASE 446

ΠOMΠOΔEKTHΣ PMR446

ΕΙΣΑΓΩΓΗ

Η συσκευή που κρατάτε στα χέρια σας είναι ένας νέας γενιάς πομποδέκτης βάσης

PMR 446. Η χρήση της είναι ελεύθερη – δεν χρειάζεται άδεια και δεν θέτονται

περιορισμοί – σε όλες τις χώρες της Ευρωπαϊκής Ένωσης (για περισσότερες

λεπτομέρειες συμβουλευτείτε το επισυναπτόμενο ειδικό έντυπο), την Ισλανδία, τη

Νορβηγία, την Ελβετία και την Τουρκία.

Η μπάντα λειτουργίας της συσκευής επιτρέπει καθαρές επικοινωνίες, χωρίς

παρεμβολές σε μια απόσταση 4/5 χλμ. (ανάλογα με την διαμόρφωση του

εδάφους): σε ύπαιθρο και χωρίς εμπόδια.

** Κάλυψη

Η μέγιστη εμβέλεια επιτυγχάνεται σε ανοιχτούς χώρους όπου δεν παρεμβάλλονται

εμπόδια όπως κτίρια, συστάδες δένδρων κλπ.

Γενική περιγραφή

Η συσκευή Base 446 μπορεί να χρησιμποιηθεί ως σύστημα paging ή ως σταθμός

intercom και είναι συμβατή με όλους τους PMR 446 πομποδέκτες.

Οι μικρές της διαστάσεις την καθιστούν εύκολη και πρακτική στην χρήση,

κάτω από οποιεσδήποτε συνθήκες. Μπορείτε ακόμα και να την στηρίξετε στον

τοίχο με τη βοήθεια των άγκιστρων που υπάρχουν στην πίσω πλευρά της. Η

τηλεσκοπική κεραία εγγυάται καλή κάλυψη ακόμα και σε κλειστούς χώρους.

Η συσκευή λειτουργεί με μια μπαταρία 9V ή με τον αντάπτορα πρίζας που

συμπεριλαμβάνεται στη συσκευασία. Χάρη στους 38 υποτόνους CTCSS

επιτρέπεται καθαρή συνομιλία χωρίς παρεμβολές από άλλους χρήστες. Μπορεί

ακόμα και να λειτουργήσει με διαφορετικό υπότονο εκπομπής και λήψης στο ίδιο

κανάλι (π.χ. στο κανάλι 01 να χρησιμοποιείται ο υπότονος 38 για τη λήψη και

ο υπότονος 01 για την εκπομπή). Όταν παρακολουθεί κάποιο κανάλι είναι σε

θέση να ανιχνεύει αυτόματα τους υποτόνους του πομποδέκτη που εκπέμπει. Η

λειτουργία VOX επιτρέπει επικοινωνία «με τα χέρια ελεύθερα» (handsfree) ενώ

με την λειτουργία σάρωσης ελέγχονται οι κατειλημμένοι δίαυλοι.

ΠΛΗΚΤΡΑ & ΕΝΔΕΙΞΕΙΣ

Τηλεσκοπική κεραία

Ένδειξη λήψης (πράσινο led)

Πλήκτρο ΡΤΤ

Ένδειξη VOX (κίτρινο led)

Οθόνη

Ένδειξη εκπομπής (κόκκινο led)

(a & b) Πλήκτρα ▲ & ▼

Αριθμητικό πληκτρολόγιο

Πλήκτρο Call / Lock

Πλήκτρο 0 & Monitor

10.

Πλήκτρο Scan / F

11.

Ενεργοποίηση (On) / απενεργοποίηση (Off) συσκευής

12.

Ρύθμιση έντασης φωνής

13.

Εσωτερικό μικρόφωνο

14.

Εσωτερικό μεγάφωνο

15.

Υποδοχή εξωτερικού μικρομεγαφώνου (MIC/SPK)

16.

Υποδοχή εξωτερικής τροφοδοσίας

17.

Κάλυμμα χώρου μπαταριών

18.

Χώρος μπαταριών

19.

Άγκιστρα ανάρτησης

20.

Περιγραφή ενδείξεων οθόνης

Επιλεγμένο κανάλι (1-8) ή επίπεδο έντασης φωνής (1-16)

Υπότονος CTCSS στη λήψη. Όταν είναι ενεργοποιημένη η σάρωση εμφανίζεται ο

τόνος των άλλων πομποδεκτών.

Υπότονος CTCSS στην εκπομπή.

Η λειτουργία VOX είναι ενεργοποιημένη.

Η λειτουργία κλήσης (CALL) είναι ενεργοποιημένη.

Η λειτουργία σάρωσης (SCAN) είναι ενεργοποιημένη

Η λειτουργία επιβεβαίωσης ολοκλήρωσης της εκπομπής (Roger Beep) είναι

ενεργοποιημένη.

Ένδειξη επιπέδου φορτίου μπαταρίας.

Οι τόνοι των πλήκτρων είναι ενεργοί.

Το πληκτρολόγιο είναι κλειδωμένο.

Περιεχόμενα συσκευασίας

• 1 πομπόδέκτης Base 446

• 1 φορτιστής τοίχου

• Βίδες για τη στήριξη της συσκευής στον τοίχο

• Εγχειρίδιο χρήσης

Απομακρύνετε το κάλυμμα (18) και ανοίξτε το χώρο τοποθέτησης της μπαταρίας

(19), εισάγετε μία μπαταρία 9V, ή στην υποδοχή (17) συνδέστε τον φορτιστή

τοίχου.

Φωτισμός οθόνης : Η οθόνη φωτίζεται κάθε φορά που πατάτε κάποιο πλήκτρο (εκτός

του ΡΤΤ) και παραμένει φωτισμένη για 5 δευτερόλεπτα.

Για να έχετε την καλύτερη δυνατή απόδοση σας προτείνουμε να εκτείνετε

πλήρως την κεραία(1).

ΚΑΙ ΤΩΡΑ, ΑΣ ΕΠΙΚΟΙΝΩΝΗΣΟΥΜΕ!

1. Ενεργοποίηση
Μετακινήστε τον επιλογέα

ON/ OFF (12) προς τα αριστερά (θέση On). Θα ακουστεί μια

ακολουθία τόνων και η συσκευή θα κάνει ένα γρήγορο αυτοέλεγχο για 1 δευτερόλεπτο.

Στη συνέχεια θα εμφανιστεί στην οθόνη το κανάλι που είχε επιλεγεί την τελευταία

φορά.

2. Ρύθμιση επιπέδου έντασης φωνής

Πατήστε τα πλήκτρα ▲ ▼ (13) για να αυξομειώσετε την ένταση της φωνής (▼ : μείωση

/ ▲ : αύξηση) έως ότου επιλέξετε το επιθυμητό επίπεδο.

3. Επιλογή καναλιού

Πατήστε τα πλήκτρα ▲ & ▼ (7a & 7b) για να επιλέξετε το επιθυμητό κανάλι. Τα

διαθέσιμα κανάλια κάθε πομποδέκτη pmr446 είναι τα ακόλουθα:

Κανάλι

Συχνότητα (MHz) ΤΧ/RX

Κανάλι

Συχνότητα (MHz) ΤΧ/RX

446.00625

446.05625

446.01875

446.06875

446.03125

446.08125

446.04375

446.09375

4. Εκπομπή

Όση ώρα εκπέμπετε κρατήστε πατημένο το πλήκτρο

ΡΤΤ (3). Μιλήστε με κανονικό

τόνο φωνής σε απόσταση 15-20cm από τη συσκευή. Η ενδεικτική λυχνία (led 6)

ανάβει με κόκκινο χρώμα όλο το χρονικό διάστημα που παραμένει πατημένο το

ΡΤΤ.

Απελευθερώστε το

ΡΤΤ (3) μόλις ολοκληρώσετε την εκπομπή και η συσκευή θα

εκπέμψει ένα τόνο επιβεβαίωσης (Roger Beep – ενεργοποιημένο από εργοστασιακή

προεπιλογή.

Για να απενεργοποιήσετε την λειτουργία Roger beep, παρακαλώ αναφερθείτε στη

παράγραφο 11 του εγχειριδίου.

5. Λήψη

Απλώς απελευθερώστε το πλήκτρο

ΡΤΤ (3) και η συσκευή τίθεται αυτόματα σε

κατάσταση αναμονής. Η ενδεικτική λυχνία led (2) αναβοσβήνει με πράσινο χρώμα κατά

την αναμονή, ενώ κατά τη διάρκεια της λήψης σήματος παραμένει σταθερά αναμμένη.

6. Μείωση θορύβου υποβάθρου (αυτόματο squelch)

Η φίμωση του θορύβου υποβάθρου είναι ενεργοποιημένη από προεπιλογή. Για

να την απενεργοποιήσετε στιγμιαία κρατήστε πατημένο το πλήκτρο

MONITOR/0

(10) για 1 δευτερόλεπτο. Για να την απενεργοποιήσετε μόνιμα κρατήστε πατημένο

το ίδιο πλήκτρο για 5 δευτερόλεπτα και θα ακούσετε ένα μπιπ επιβεβαίωσης. Στην

κατάσταση αυτή λαμβάνονται ακόμα και τα ασθενή σήματα. Για να ενεργοποιήσετε

ξανά τη φίμωση (squelch) πατήστε εκ νέου το πλήκτρο

MONITOR/0 (10).

7. Υποδοχή MIC/SPK

Σε αυτή την υποδοχή (16) που βρίσκεται στην αριστερή πλευρά της συσκευής,

μπορείτε να συνδέσετε όλα τα αξεσουάρ που είναι συμβατά με τη βάση σας.

8. Κλείδωμα πληκτρολογίου

Κρατήστε πατημένο το πλήκτρο

CALL/LOCK (9) για πάνω από 3 δευτερόλεπτα.

Στην οθόνη (5) θα εμφανιστεί το εικονίδιο και 4 τόνοι μπιπ θα επιβεβαιώσουν

την ενεργοποίηση της λειτουργίας. Τα πλήκτρα

ΡΤΤ (3), MONITOR/0 (10) &

CALL/LOCK (9) παραμένουν ενεργά.

Για να απενεργοποιήσετε τη λειτουργία πατήστε ξανά το πλήκτρο

CALL/LOCK

(9) για πάνω από 3 δευτερόλεπτα. Το εικονίδιο θα πάψει να εμφανίζεται στην

οθόνη και θα ακούσετε 4 μπιπ επιβεβαίωσης.

9. Επικοινωνία Handsfree (VOX) / Baby Sitter

Χάρη στην ενσωματωμένη λειτουργία Vox η συσκευή Base 446 σας επιτρέπει

handsfree επικοινωνία η οποία είναι ιδιαιτέρως χρήσιμη για την επιτήρηση βρέφους

ή/και ηλικιωμένου ατόμου διότι κάθε θόρυβος και ομιλία που πραγματοποιείται

κοντά στον πομποδέκτη εκπέμπεται αυτόματα στον πομποδέκτη που βρίσκεται

κοντά σας (λειτουργία Baby Sitter).

Η λειτουργία του VOX μπορεί να ενεργοποιηθεί είτε χρησιμοποιούνται τα συμβατά

αξεσουάρ είτε όχι και η ευαισθησία του μπορεί να ρυθμιστεί σε 3 επίπεδα.

10. Ενεργοποίηση λειτουργίας VOX και ρύθμιση ευαισθησίας

Πατήστε το πλήκτρο

SCAN/F (11) 4 φορές έως ότου στην οθόνη (5) εμφανιστεί το

εικονίδιο και να αρχίσει να αναβοσβήνει η ένδειξη 00. Τα επίπεδα ευαισθησίας

του VOX είναι 3.

• 00 : απενεργοποιημένο

• 01 : 1

επίπεδο (χαμηλή ευαισθησία – κατάλληλη για θορυβώδες

περιβάλλον)

• 02 : 2

επίπεδο (μεσαία ευαισθησία)

• 03 : 3

επίπεδο (υψηλή ευαισθησία – κατάλληλη για ήσυχο περιβάλλον ή/και

για την επιτήρηση βρέφους)

Για να επιλέξετε το επιθυμητό επίπεδο ευαισθησίας, πατήστε τα πλήκτρα ▲ & ▼

(7a & 7b) και στη συνέχεια το πλήκτρο

ΡΤΤ (3) για να επιβεβαιώσετε την επιλογή

σας. Ακούγεται ένα μπιπ επιβεβαίωσης.
Κατά τη VOX λειτουργία στην οθόνη (5) εμφανίζεται το εικονίδιο και η ενδεικτική

λυχνία led (4) είναι αναμμένη με κίτρινο χρώμα. Τώρα μπορείτε να μιλήσετε

(απευθείας στο ενσωματωμένο μικρόφωνο (14) είτε χρησιμοποιώντας κάποιο

προαιρετικό μικρομεγάφωνο) και να ενεργοποιηθεί αυτόματα η εκπομπή.

Για να απενεργοποιήσετε τη λειτουργία VOX επαναλάβετε τη διαδικασία

που περιγράφεται παραπάνω και επιλέξτε 00. Για να επιβεβαιώσετε την

απενεργοποίηση πατήστε το πλήκτρο

ΡΤΤ (3), θα ακούσετε ένα μπιπ και η

ενδεικτική λυχνία led (4) θα σβήσει.

11. ROGER BEEP (επιβεβαίωση ολοκλήρωσης της εκπομπής)

(Η λειτουργία αυτή ενεργοποιεί/ απενεργοποιεί επίσης και τους τόνους alarm)

Κάθε φορά που απελευθερώνεται το πλήκτρο

ΡΤΤ (3) εκπέμπεται ένας τόνος

(μπιπ) επιβεβαίωσης. Ο συνομιλητής σας αντιλαμβάνεται έτσι ότι είναι ελεύθερος

να μιλήσει αυτός. Το χαρακτηριστικό αυτό είναι εργοστασιακά προεπιλεγμένο.
Για να το απενεργοποιήσετε πατήστε το πλήκτρο

3/ (8) για 3 δευτερόλεπτα.

Θα ακουστεί ένα μπιπ επιβεβαίωσης και θα πάψει να εμφανίζεται στην οθόνη
(5) το εικονίδιο . Για να ενεργοποιήσετε ξανά το Roger Beep επαναλάβετε τη

διαδικασία.

12. Τόνοι πλήκτρων

Κάθε φορά που πατάτε κάποιο πλήκτρο ακούγεται ένα μπιπ επιβεβαίωσης. Αυτό

το χαρακτηριστικό είναι ενεργοποιημένο από προεπιλογή, αλλά αν θέλετε να το

απενεργοποιήσετε κρατήστε πατημένο το πλήκτρο

1/♪ (8) για 3 δευτερόλεπτα. Προς

επιβεβαίωση ακούγεται μπιπ επιβεβαίωσης και το εικονίδιο ♪ παύει να εμφανίζεται

στην οθόνη (5). Για να ενεργοποιήστε ξανά τους τόνους των πλήκτρων επαναλάβετε

τη διαδικασία.

13. Λειτουργία CALL

Όταν πατήσετε το πλήκτρο αυτό οι άλλοι χρήστες που είναι συντονισμένοι στο ίδιο

κανάλι θα ειδοποιηθούν για μια εισερχόμενη κλήση. Για να στείλετε ένα ακουστικό σήμα

πατήστε στιγμιαία το πλήκτρο

CALL/LOCK (9) : στην οθόνη θα εμφανιστεί η ένδειξη

CALL και η ενδεικτική λυχνία led (6) θα ανάψει με κόκκινο χρώμα και θα παραμείνει

αναμμένη για όσο διάστημα εκπέμπεται το σήμα. Μπορείτε να επιλέξετε μεταξύ 10

διαφορετικών τόνων κλήσεις. Η εργοστασιακή προεπιλογή είναι 01.

Για να αλλάξετε την προεπιλογή πατήστε το πλήκτρο

SCAN/F (11) 3 φορές και στην

οθόνη (5) θα εμφανιστεί η ένδειξη

CALL. Μέσω των πλήκτρων ▲ & ▼ (7a & 7b)

επιλέξτε τον επιθυμητό τόνο (θα ακούσετε κάθε μελωδία). Πατήστε το πλήκτρο

ΡΤΤ

(3) για να επιβεβαιώσετε την επιλογή σας και θα ακούσετε μπιπ επιβεβαίωσης. Αν

επιλέξετε

00 η λειτουργία απενεργοποιείται.

14. Υπότονοι CTCSS

Η συσκευή επιτρέπει καθαρές επικοινωνίες (χωρίς ανεπιθύμητες παρεμβολές από

άλλους χρήστες) χάρη στους 38 υπότονους CTCSS. Με τον τρόπο αυτό μπορούν να

ομαδοποιηθούν οι χρήστες και να επικοινωνούν εκείνοι που είναι συντονισμένοι στο

ίδιο κανάλι και με τον ίδιο υπότονο. Η συσκευή θα παραμείνει σιωπηλή έως ότου λάβει

ένα σήμα με το σωστό υπότονο.

Για να ενεργοποιήσετε ένα υπότονο στη λήψη (RX) πατήστε το πλήκτρο

SCAN/F (11)

μια φορά και επιλέξτε τον επιθυμητό υπότονο, μεταξύ των 38 διαθέσιμων, μέσω των

πλήκτρων ▲ & ▼ (7a & 7b) ή του αριθμητικού πληκτρολογίου. Για να επιβεβαιώσετε

την επιλογή σας πατήστε το πλήκτρο

ΡΤΤ (3).

Ρύθμιση των υποτόνων CTCSS

Για να ενεργοποιήσετε ένα υπότονο στην εκπομπή (ΤX) πατήστε το πλήκτρο

SCAN/F

(11) δύο φορές και επιλέξτε τον επιθυμητό υπότονο, μεταξύ των 38 διαθέσιμων, μέσω

των πλήκτρων ▲ & ▼ (7a & 7b) ή του αριθμητικού πληκτρολογίου. Για να επιβεβαιώσετε

την επιλογή σας πατήστε το πλήκτρο

ΡΤΤ (3).

ΥΠΟΤΟΝΟΙ CTCSS

Συχνότητα (Hz)

67,0

107,2

167,9

71,9

110,9

173,8

74,4

114,8

179,9

77,0

118,8

186,2

79,7

123,0

192,8

82,5

127,3

203,5

85,4

131,8

210,7

88,5

136,5

218,1

91,5

141,3

225,7

94,8

146,2

233,6

97,4

151,4

241,8

100,0

156,7

250,3

103,5

162,2

15. Λειτουργία σάρωσης (SCAN)

Στην κατάσταση σάρωσης μπορείτε να ελέγξετε τους κατειλημμένους διαύλους. Για να

ενεργοποιήσετε τη λειτουργία κρατήστε πατημένο το πλήκτρο

SCAN/F (11) για πέντε

δευτερόλεπτα. Θα ακούσετε ένα μπιπ επιβεβαίωσης και στο δεξί μέρος της οθόνης (5)
θα εμφανιστεί το εικονίδιο

Για να απενεργοποιήσετε τη σάρωση επαναλάβετε τη διαδικασία.

Η συσκευή ελέγχει επίσης και τους υποτόνους CTCSS (και στην εκπομπή και στη

λήψη) :

- Αν η λειτουργία σάρωσης αρχίσει από ένα κανάλι που δεν υπάρχει επιλεγμένος

κάποιος υπότονος (π.χ. το κανάλι 01), η σάρωση θα σταματά σε κάθε λαμβανόμενο

σήμα και στην οθόνη θα εμφανίζεται και ο υπότονός του CTCSS.

- Αν η λειτουργία σάρωσης αρχίσει από ένα κανάλι που υπάρχει επιλεγμένος κάποιος

υπότονος (π.χ. το κανάλι 08 όπου στη λήψη έχει επιλεγεί ο υπότονος 36), η σάρωση

θα σταματά σε κάθε λαμβανόμενο σήμα που ο υπότονός του συμφωνεί με τον

επιλεγμένο υπότονο (στην προκειμένη περίπτωση 36).

Αν κατά τη διάρκεια της σάρωσης πατηθεί το πλήκτρο

ΡΤΤ (3) η συσκευή θα εκπέμψει

στο κανάλι από όπου ξεκίνησε η σάρωση και με τον υπότονο που έχει τεθεί στο κανάλι

αυτό, ενώ ο υπότονος που έχει ανιχνευτεί θα χρησιμοποιηθεί όταν σταματήσει η

σάρωση.

16, Reset

Στην περίπτωση που η συσκευή δεν λειτουργεί σωστά ή θέλετε να ακυρώσετε όλες τις

ρυθμίσεις σας και να επαναφέρετε τις εργοστασιακές προεπιλογές ενεργοποιήστε τη

συσκευή ενώ συγχρόνως κρατάτε πατημένο το πλήκτρο ▼ (7b) για 2 δευτερόλεπτα.

Τεχνικά χαρακτηριστικά

1. Γενικά

Αριθμός καναλιών ....................................................................................................... 8

Συχνότητες λειτουργίας.............................CH1:446.00625 MHz- CH2:446.01875 MHz

.................................................................CH3:446.03125 MHz - CH4:446.04375 MHz

.................................................................CH5:446.05625 MHz - CH6:446.06875 MHz

.................................................................CH7:446.08125 MHz - CH8:446.09375 MHz

Απόσταση διαύλων ........................................................................................ 12.5 KHz

Μπαταρίες ............................................................................. 1 αλκαλική μπαταρία 9V

Θερμοκρασία λειτουργίας ................................................................... 20°C έως +55°C

Έλεγχος συχνότητας .......................................................................... PLL synthesized

Σταθερότητα συχνότητας ...............................................................................±2.5 PPM

Βάρος .................................................................................... 270 gr (χωρίς μπαταρία)

Διαστάσεις ..................................................................................... 140 x 110 x 45 mm

2. Δέκτης

Ευαισθησία ........................................................... 12dB SINAD καλύτερη απο 0.35μV

Squelch .......................................................................................................... αυτόματο

Ακουστική ισχύς ...................................................................................0.25 Watt (max)

Απόκριση συχνοτήτων ........................................................................... 300 - 3000 Hz

Ενδιάμεσες συχνότητες ................................................. 1

: 21.4MHz – 2

: 0.455MHz

3. Πομπός

Ισχύς εξόδου ............................................................................................ 500mW ERP

Διαμόρφωση ........................................................................................................... FM

Απόκλιση ............................................................................................ ±2.5 KHz (max)

Παρασιτική εκπομπή ................................................................. μέσα στα νόμιμα όρια

Ανοχή συχνότητας ............................................................... ±2.5PPM (-20°C / +55°C)

Κατανάλωση ρεύματος .................................................................. < 270mA έως 9Vdc

Υποδοχή MIC/SPK ................................................................................ stereo 3,5 mm

.............................................................................. Υποδοχή για εξωτερική τροφοδοσία

Οι παραπάνω λειτουργίες και χαρακτηριστικά υπόκεινται σε αλλαγές; χωρίς πρότερη

ειδοποίηση.
