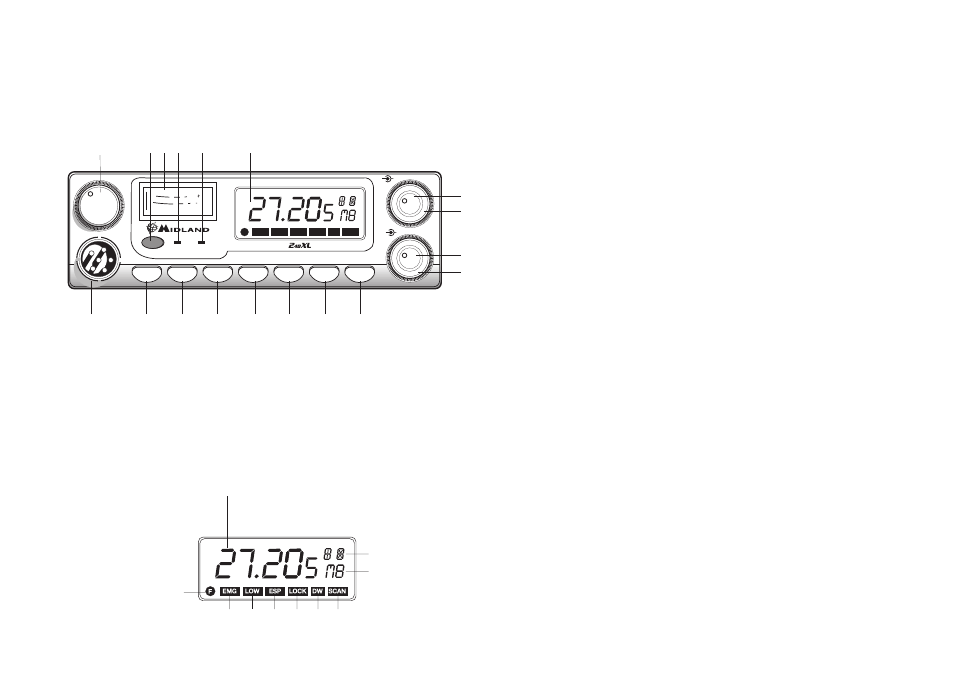

FUNCIONES Y POSICIÓN
DE LOS CONTROLES
1. Selector de canales: permite la selección manual del canal deseado.
2. Toma para el micrófono: Inserte el conector del micrófono en este jack.
3. S-METER: este instrumento indica la intensidad de las señales recibidas y la
potencia de salida RF en transmisión.
4. Display multifunción retro-iluminado: la información que muestra es la
siguiente:
a. El número del canal seleccionado (de 1 a 40) o la frecuencia correspon-
diente.
b. Activación tecla FUNC.
c. ESP : activación supresor dinámico de ruidos.
d. DW: función DUAL WATCH (Doble Escucha) activada.
e. EMG: indicador activación canal 9/19 o canal en uso.
f. LOCK: indicador de activación de la función de bloqueo de teclado y
selectores.
g. SCAN: indicador de función SCAN (Barrido) activada.
h. M1-M2-M3-M4-M5: indicador de canales de memoria.
i. Indica la banda de frecuencia seleccionada
j. Se visualiza cuando el equipo transmite en baja potencia (sólo en
determinadas bandas de frecuencia – vea la tabla de bandas)
5. Indicador AM/FM: indica el modo operativo. FM: LED rojo; AM: LED verde.
6. Indicador RX/TX: indicador de recepción/transmisión. RX: LED verde; TX:
LED rojo.
7. Selector CB-PA: situado en CB, el equipo actúa como transceptor. En posi-
ción PA, si se conecta un altavoz a la toma posterior PA, el equipo se con-
vierte en un amplificador de BF, actuando el mando MIC como regulador
de la amplificación.
8. Tecla FUNC: permite visualizar, a elección del usuario:
•
El canal o la frecuencia operativa pulsando FUNC durante 3 segundos.
•
Activar la segunda función de las teclas M (M1-M5).
M1 / M2 / M3 / M4 / M5: el equipo tiene la posibilidad de memorizar 5
canales cualesquiera. Para memorizar uno, proceda como sigue:
•
Seleccione el canal que desea memorizar mediante el selector de canales
o mediante los pulsadores UP/DOWN del micrófono.
•
Pulse la tecla FUNC: en el display aparecerá “F”.
•
Mantenga pulsada durante 3 segundos la tecla M1/EMG (si desea grabar
en la memoria M1): El equipo emitirá un bip y en el display aparecerá “M1”.
Para memorizar otros canales en las restantes memorias, repita los puntos
a, b y c, cambiando en este último la memoria (M2-M5).
Para llamar un canal memorizado, pulse FUNC + la tecla correspondiente
a la memoria deseada (M1-M5).
Las teclas de memoria tienen una doble función, la segunda de las
cuales, pasamos a describir a continuación:
9. M1 - EMG: selecciona cíclicamente, además de grabar o llamar la memoria
1, el canal 9, 19 y el canal en uso.
