Ip-00028 rev.a, Pole mounting details – L-com HK2414H-090 Horizontally Polarized Sectorized Omni Array Pole User Manual
Page 2

DETAIL A
DETAIL A
DETAIL B
DETAIL B
IP-00028 Rev. A - 03.05 Page 2/2
A
B

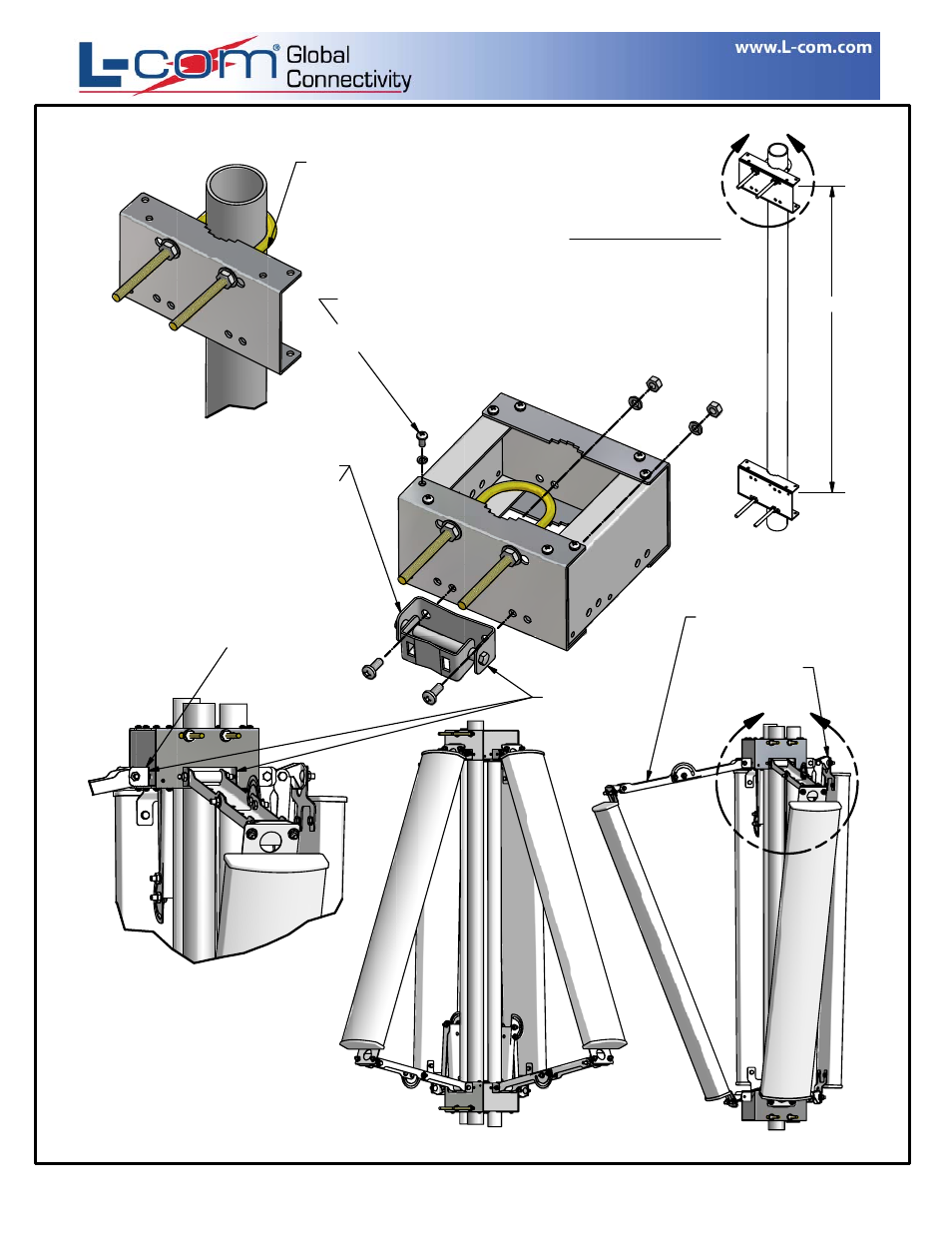

POLE MOUNTING DETAILS
MODEL# DIM"A"
HK2414H-090 24.75"
HK2414-090 24.75"
HK2417-090 43.75"
HK2420-090 43.75"
DIM "A"
STEP 1
ASSEMBLE C-BRACKET & U-BOLT TO POLE.
REPEAT AND POSITION ABOVE (DO NOT TIGHTEN YET)
ACCORDING TO ANTENNA SIZE. (SEE CHART, DIM "A")
STEP 2
ATTACH 3-SEGMENT SUB-ASSEMBLY TO POLE MOUNTED
C-BRACKET USING EIGHT (8) #10-32 SCREWS &
LOCKWASHERS. REPEAT TO CREATE SECOND ASSEMBLY.
STEP 3
ASSEMBLE ANTENNA MOUNTING
KIT. USE 1/4-20 x 5/8 SCREWS,
LOCKWASHERS AND NUTS
PROVIDED TO ATTACH "PIVOT
BRACKETS" TO POLE MOUNTED
C-BRACKETS. FOR DOWN TILT PUT
ANGLE ADJUSTOR ON TOP. FOR
UP TILT PUT ANGLE ADJUSTOR
ON BOTTOM. WITH ANTENNAS
IN THE FLUSH (ZERO DEGREE)
POSITION, TIGHTEN U-BOLTS.
FLUSH POSITION
ANGLE ADJUSTOR IN
EXTENDED POSITION
DOWN
TILT
UP TILT
PIVOT
BRACKET
