-3-

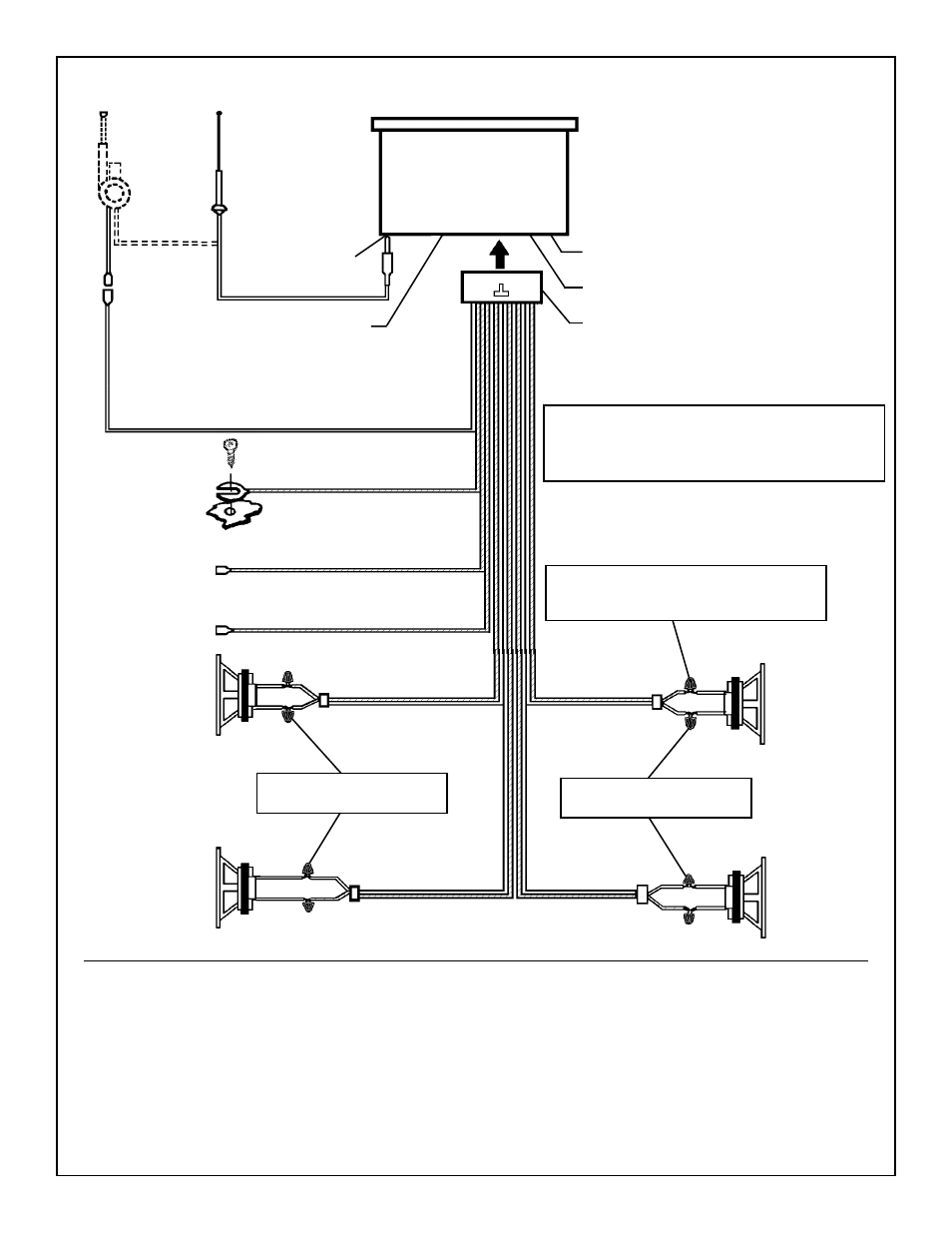

WIRING DIAGRAM
POWER
ANTENNA
MAST
ANTENNA
RADIO
ANTENNASOCKET
ONREAROFRADIO
BLUE(POWERANTENNALEAD)
BLACK(GROUND)
TOGROUNDEDMETAL
PARTOFCAR
(REMOVEANYPAINT)
TOCONSTANT
+12 VOLT SOURCE
TOSWITCHED
+12 VOLT SOURCE
RIGHT FRONT
SPEAKER
4 - 8 OHMS
GREENw/BLACK
STRIPE
RIGHTREAR
SPEAKER
4 - 8 OHMS
LEFT FRONT
SPEAKER
4 - 8 OHMS
LEFTREAR
SPEAKER
4 - 8 OHMS
THEAMPLIFIERS IN THIS RADIOARE ONLY DESIGNED FOR USE WITH 4 SPEAKERS.
NEVER COMBINE (BRIDGE) OUTPUTS FOR USE WITH 2 SPEAKERS.
NEVER GROUND NEGATIVE SPEAKER LEADS TO CHASSIS GROUND.
FAILURE TO WIRE CORRECTLYMAYCAUSE DAMAGE TO THE RADIO.
BLUE WIRE CAN BE USED TO REMOTELY ACTIVATE AN
AUTOMATIC POWER ANTENNA OR TURN ON AN OPTIONAL
EXTERNAL AMPLIFIER. REFER TO ANTENNA OR AMPLIFIER
INSTALLATION INSTRUCTIONS.
VIOLETw/BLACK
STRIPE
RED (ACC. +12V.)
WHITEw/BLACKSTRIPE
GRAYw/BLACKSTRIPE
GRAY
WHITE
VIOLET
GREEN
-
-
-
-
YELLOW(BATTERY+12V.)
LOW-LEVELRCAOUTPUTS
CONNECTTOOPTIONAL
EXTERNALAMPLIFIER(S)
RED=RIGHTCHANNEL
WHITE=LEFTCHANNEL
CAUTION !
16-PIN PLUG
RCAJACKS-FORAUDIOINPUT
FROMOPTIONALCDCHANGER*
8-PIN DIN SOCKET - FORCONNECTIONTO
OPTIONALCDCHANGER*
MATING16-PINSOCKET
* CHECK WITH YOUR PRESTIGE
CAR AUDIO DEALER FOR THE
CD CHANGER MODELS THAT
WILL WORK WITH THIS RADIO.
+
+
+
+
USE WIRE NUTS OR SOLDER
AND TAPE ALL SPLICES
USE WIRE NUTS OR SOLDER
AND TAPE ALL SPLICES
CAUTION : NEGATIVE WIRES (-) MUST CONNECT
AS SHOWN. NEVER GROUND THE NEGATIVE
WIRES FROM SPEAKERS TO METAL PART OF CAR.
